Настройка ребра оболочки или ребра отверстия оболочки
Вы можете настроить покрытие и/или тип любого торца оболочки или любого торца отверстия в оболочке.
После установки требуемого покрытия/типа Вы можете указать следует ли применить их только к тому ребру, на котором был сделан щелчок, ко всем ребрам того многоугольника (отверстия), на котором сделан щелчок, либо ко всем ребрам оболочки.
- Выберите оболочку.

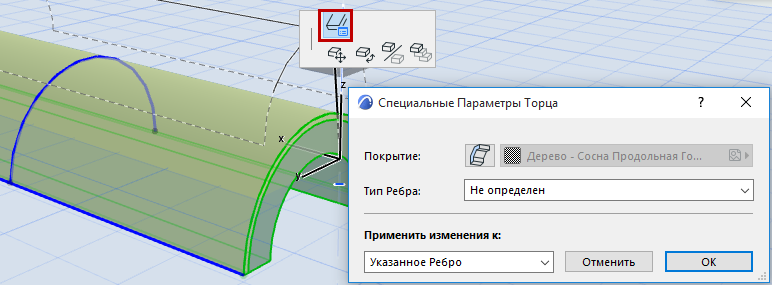

- Щелкните на ребре, чтобы появилась локальная панель.
- Выберите пиктограмму Специальные параметры ребра для открытия одноименного диалогового окна.

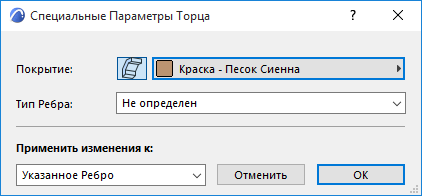

- Используйте имеющиеся здесь управляющие элементы для установки значений покрытия и типа торца.
Специальное покрытие торца Оболочки
Прим.: По умолчанию Покрытие торца Оболочки определяется в соответствии с назначенным ей Строительным Материалом. Существует возможность замены покрытия всех торцов Оболочки при помощи элементов управления, расположенных в панели Модель диалогового окна Параметров Оболочки. Диалог Специальные Параметры Ребра позволяет назначать собственные покрытия отдельным торцам Оболочки.Покрытие: Нажмите на кнопку Замены Покрытия и выберите специальное покрытие для торцов Оболочки.

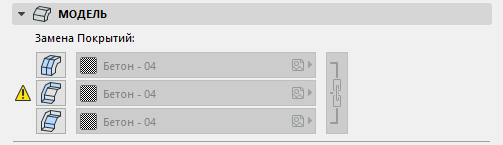

Применение для любого торца покрытия, отличного от используемого по умолчанию в Панели Модель диалога Параметров Оболочки (или определенного при помощи Строительного Материала), приводит к появлению в Панели Модель желтого значка, указывающего на использование специальных параметров торцов.

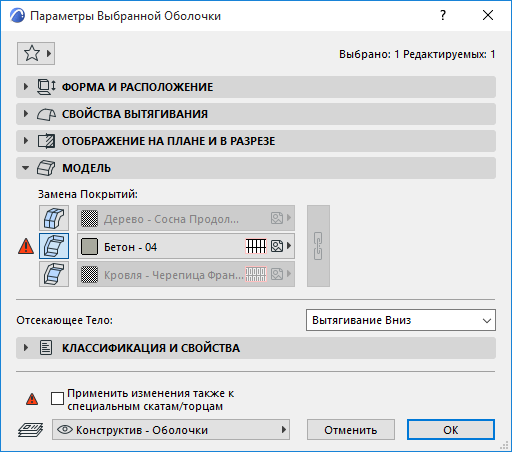

В случае изменения покрытия торца до закрытия диалога Параметров Оболочки, к желтому значку (индикатору “специального торца) добавляется красная тень. Это означает, что покрытие торцов Оболочки будет изменено, при этом вы можете применить изменения и для торцов со специальными настройками покрытий.
Для этого следует активировать расположенный ниже маркер (Применить изменения также и к специальным плоскостям/торцам). Если маркер не активирован, то специальные торцы сохранят свои настройки.
Специальный тип торца Оболочки
Тип Торца: Факультативно укажите тип торца оболочки.
Определенный здесь тип торца оболочки может использоваться в качестве параметра во всех ведомостях Archicad.
Для получения подробной информации о типах торцов см. Параметры Каталогов Оболочек.
Воспринять Изменения
Применить Изменения к: Настроив все необходимые параметры, выберите ребра, для которых будут применены изменения:
- Указанному Ребру - параметры (покрытие, тип торца) будут применены только к тому торцу, щелчок на котором привел к открытию Локальной Панели.
- Выбранному Многоугольнику - параметры будут применены либо к вытянутым торцам Оболочки, либо к торцам отверстия, в зависимости от того, где был сделан щелчок мышью.
- Всем Ребрам - параметры будут применены к торцам оболочки и отверстий в ней.
- Для применения изменений нажмите кнопку OK.
