Изменение Размеров Стен

Выполните следующие действия, чтобы изменить длину прямолинейных Стен при помощи команд меню:

  1. Выберите стену.
  2. Воспользуйтесь командой Редактор > Изменить Форму > Изменить Размеры.
  3. Сделайте щелчок на конечной точке линии привязки стены и переместите ее.
  4. Щелчком мыши укажите новое положение конечной точки линии привязки. В результате стена будет удлинена или укорочена и, в зависимости от расположения конечной точки, может оказаться повернута. Противоположная конечная точка линии привязки останется на месте.
    Прим.: При помощи команды Изменения Размеров или Бегущей Рамки можно изменить размеры сразу нескольких Стен, Линий и Дуг, если их конечные точки накладываются друг на друга.

    Для получения дополнительной информации, см. Изменение Размеров Бегущей Рамкой.

Выполните следующие действия, чтобы изменить длину прямолинейных Стен при помощи Локальной Панели:

  1. Выберите стену.

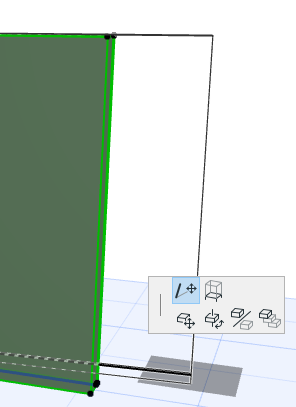

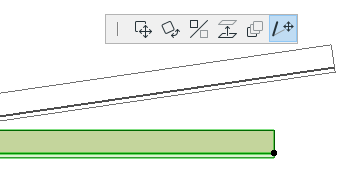

  2. Щелкните на вершине линии привязки стены, чтобы вызвать Локальную Панель. Выберите пиктограмму Изменения Размеров.



    Щелчком мыши укажите новое расположение конечной точки.

  3. Вы можете изменить размеры криволинейной стены при помощи специальных команд углового или радиального изменения размеров.

    См. Изменение Размеров криволинейных элементов.

Для изменения размеров Трапецеидальной стены можно воспользоваться командой Изменения Размеров Трапецеидальной Стены, присутствующей в Локальной Панели: при этом происходит пропорциональное увеличение/уменьшение толщины стены.



См. также Изменение размеров линий; Изменение размеров объектов.
