Отображение Зон в проекциях Сечений

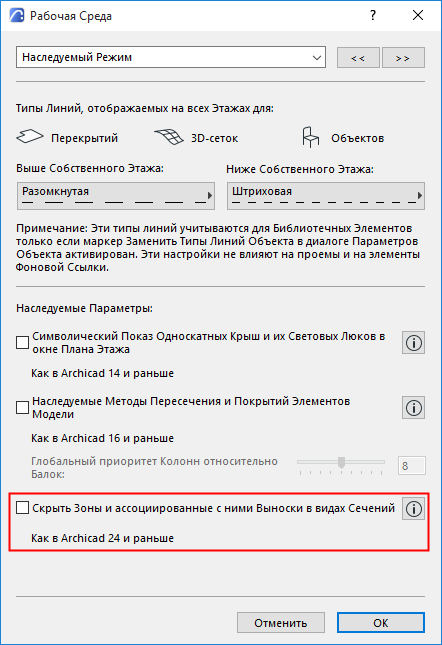

Для обновленной логики отображения Зон: Воспользуйтесь командой меню Параметры > Рабочая Среда Проекта > Наследуемый Режим и убедитесь, что соответствующий маркер деактивирован.

Если вы открываете проект, созданный в Archicad 25 или более ранней версии, то этот маркер по умолчанию отмечен.



Отображение Зон по умолчанию



Отображение сечения

Отображение видимого элемента

План Этажа (Символ)

Цвет Категории

Цвет Категории

Разрез/Фасад/Развертка

Цвет Категории

Покрытие

3D-документ

Цвет Категории

Покрытие

3D-окно + сечения

Покрытие

Покрытие

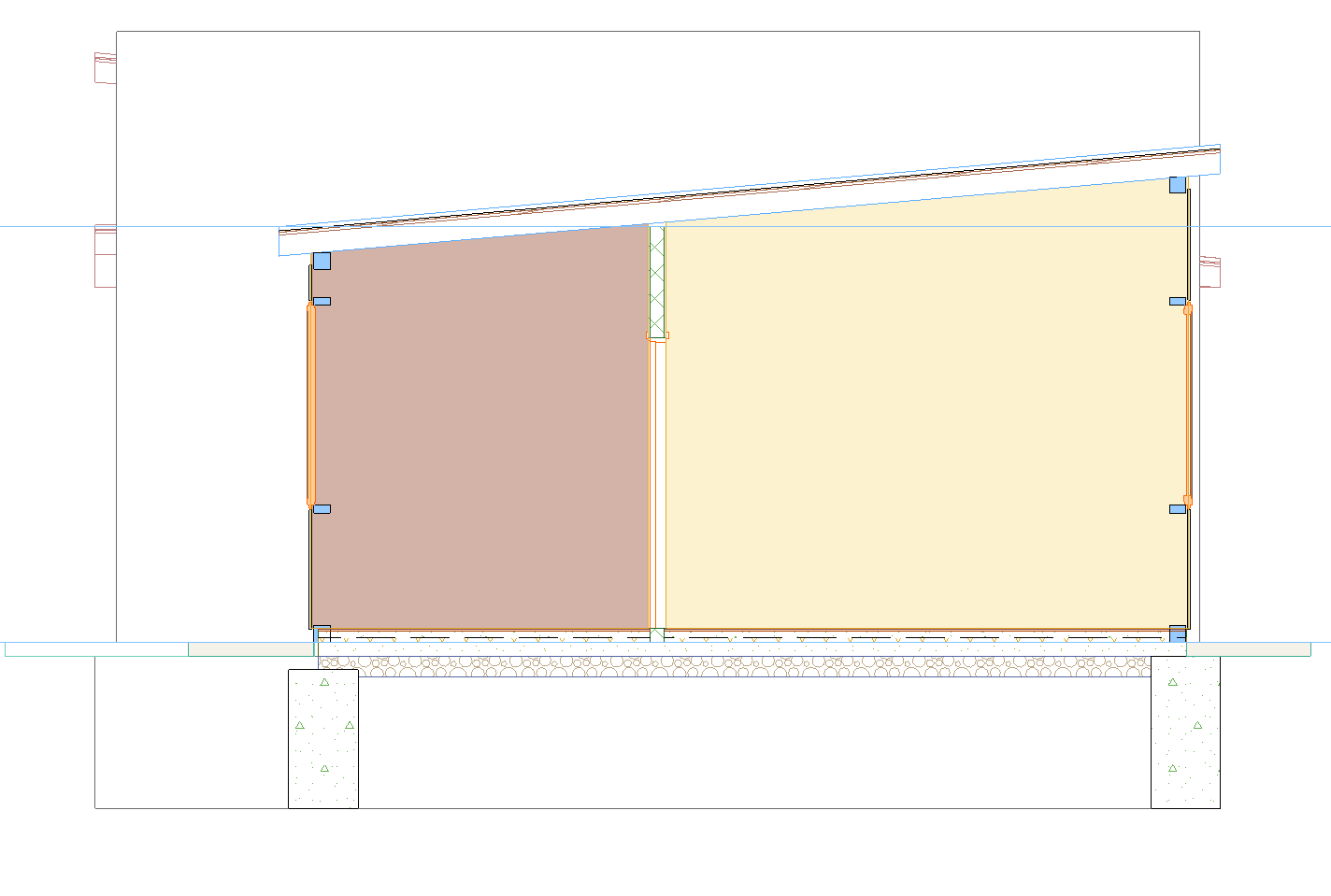

Рис. 1. Разрез - сечение по умолчанию (цвет Категории)

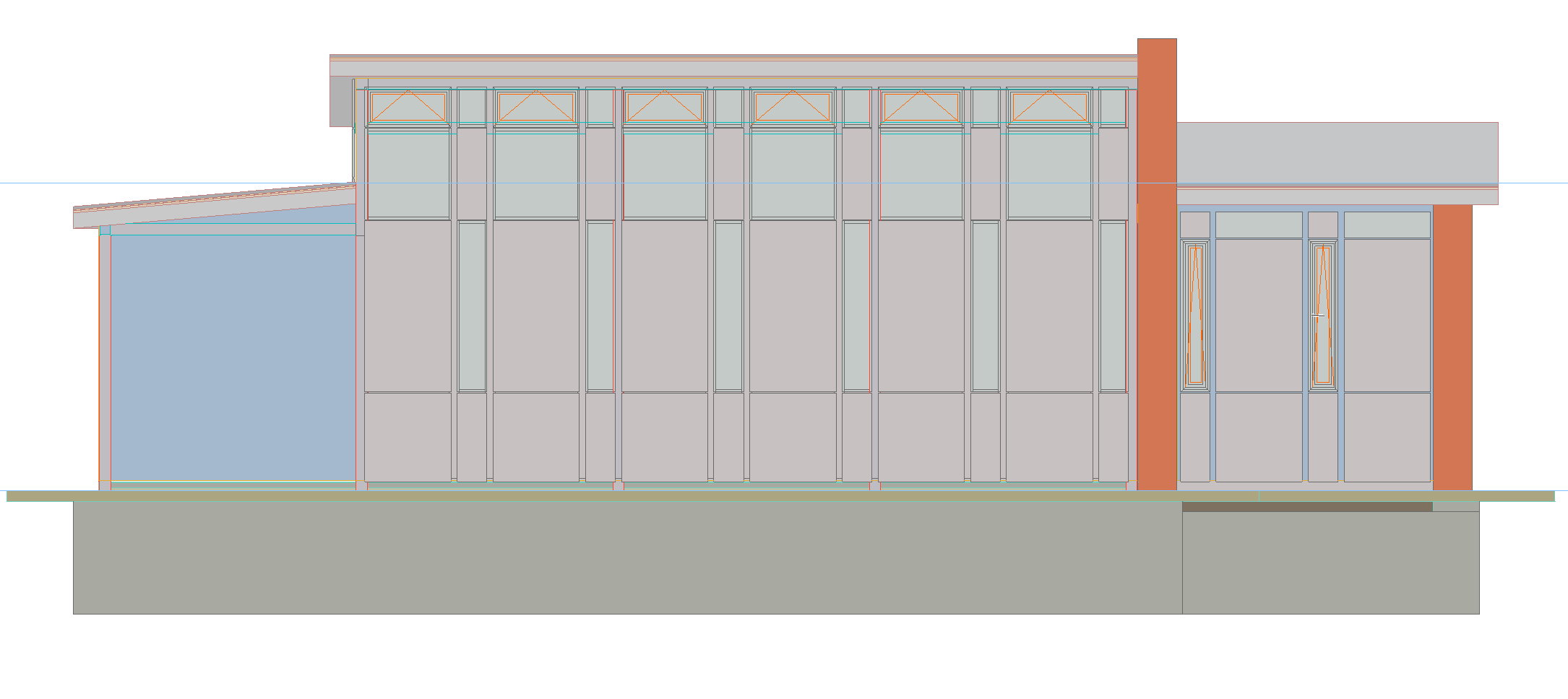

Рис. 2. Фасад - видимый элемент по умолчанию (Покрытие)

Настройка Прозрачности Зон в Сечении

Если через Зону проходит плоскость сечения, то вы можете сделать тело зоны полностью прозрачным, задав для параметра Коэффициента Пропускания (прозрачности) значение 50 и выше.

Если параметр коэффициента пропускания имеет значение 49 или меньше, то тело Зоны будет непрозрачным.

Контуры находящихся в прозрачных Зонах объектов отображаются, но их цвета никак не меняются.

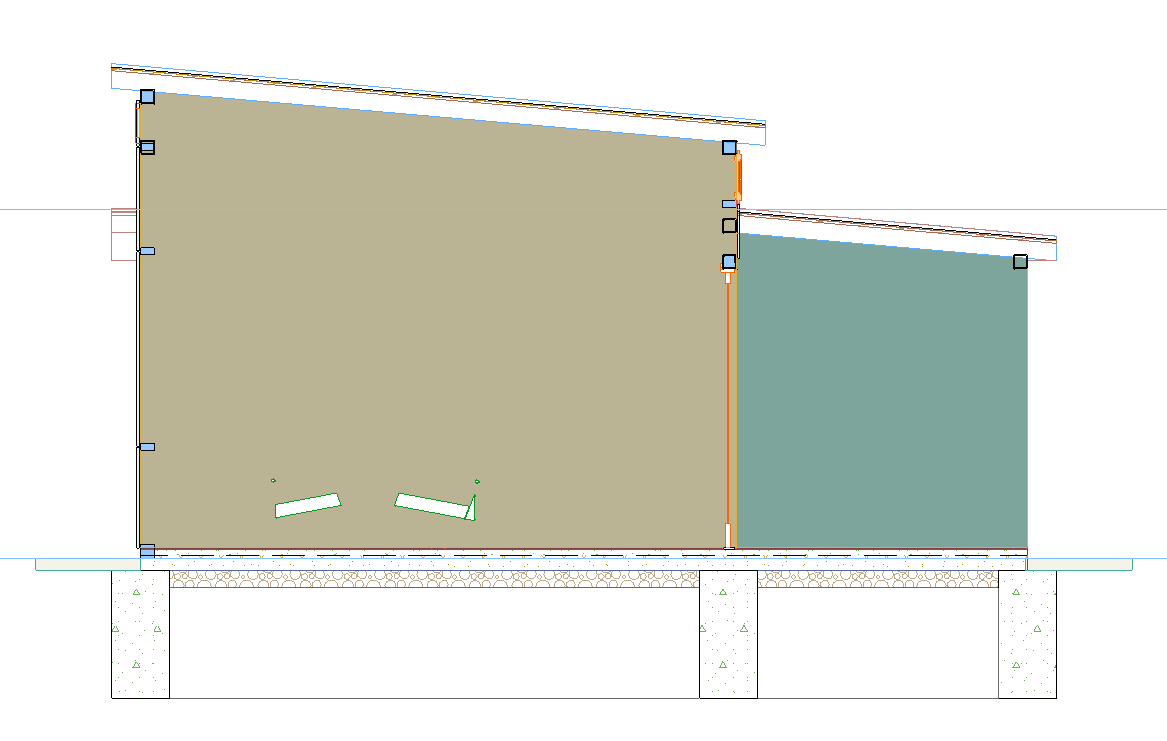

Рис. 3. Непрозрачная Зона (значение коэффициента пропускания менее 50)

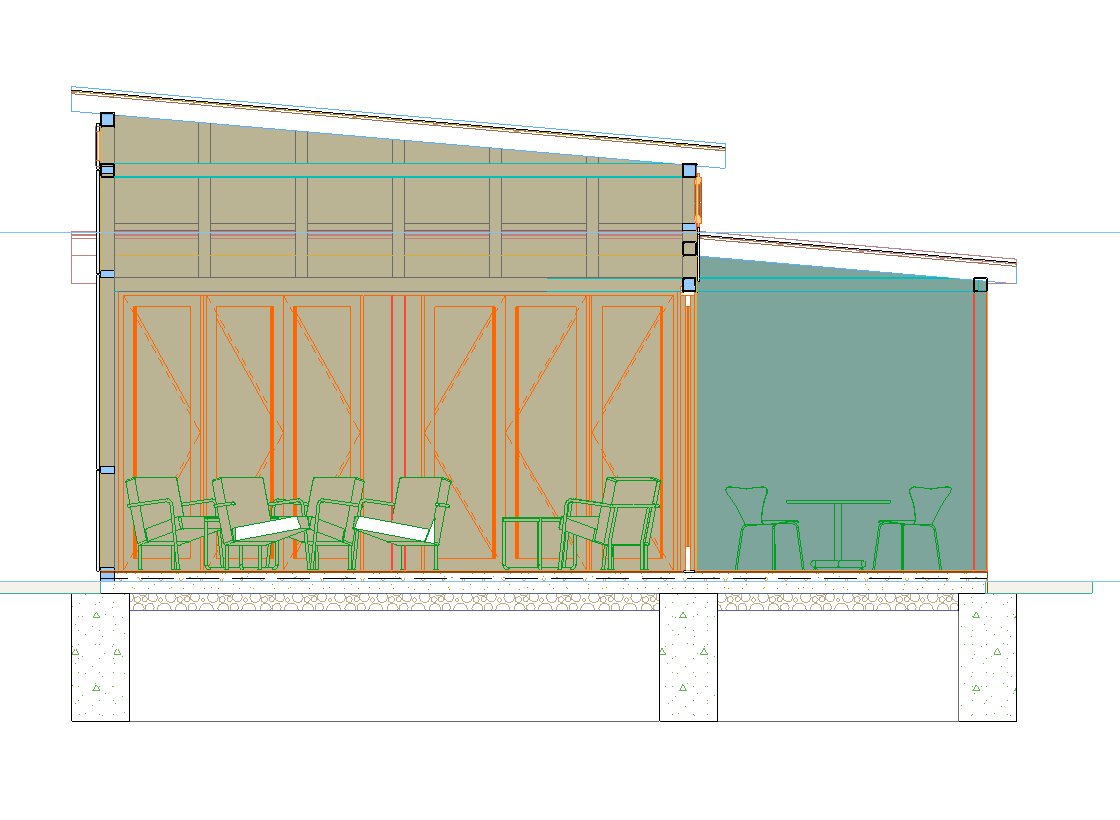

Рис. 4. Прозрачная Зона (значение коэффициента пропускания более 50)

Настройка Прозрачности видимых Зон

Если Зона располагается за плоскостью сечения (например, в проекции Фасада или в 3D), то вы можете настроить ее прозрачность при помощи параметра Коэффициента Пропускания (прозрачности) покрытия.

Любое значение больше 0 делает Зону прозрачной, но степень прозрачности зависит от значения коэффициента пропускания (чем выше коэффициент пропускания, тем более прозрачной становится Зона).

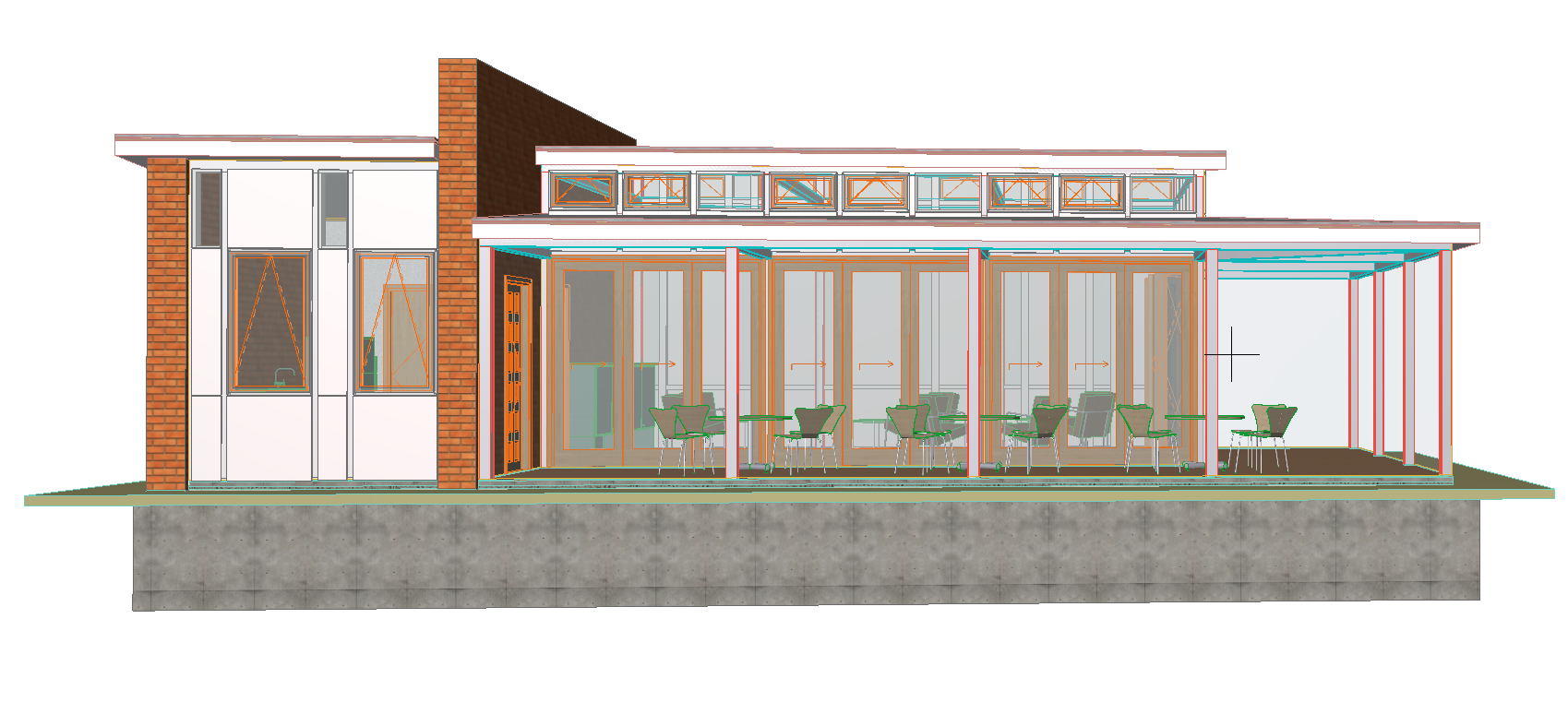

Рис. 5. Видимые Зоны - высокое значение параметра Коэффициента Пропускания покрытия

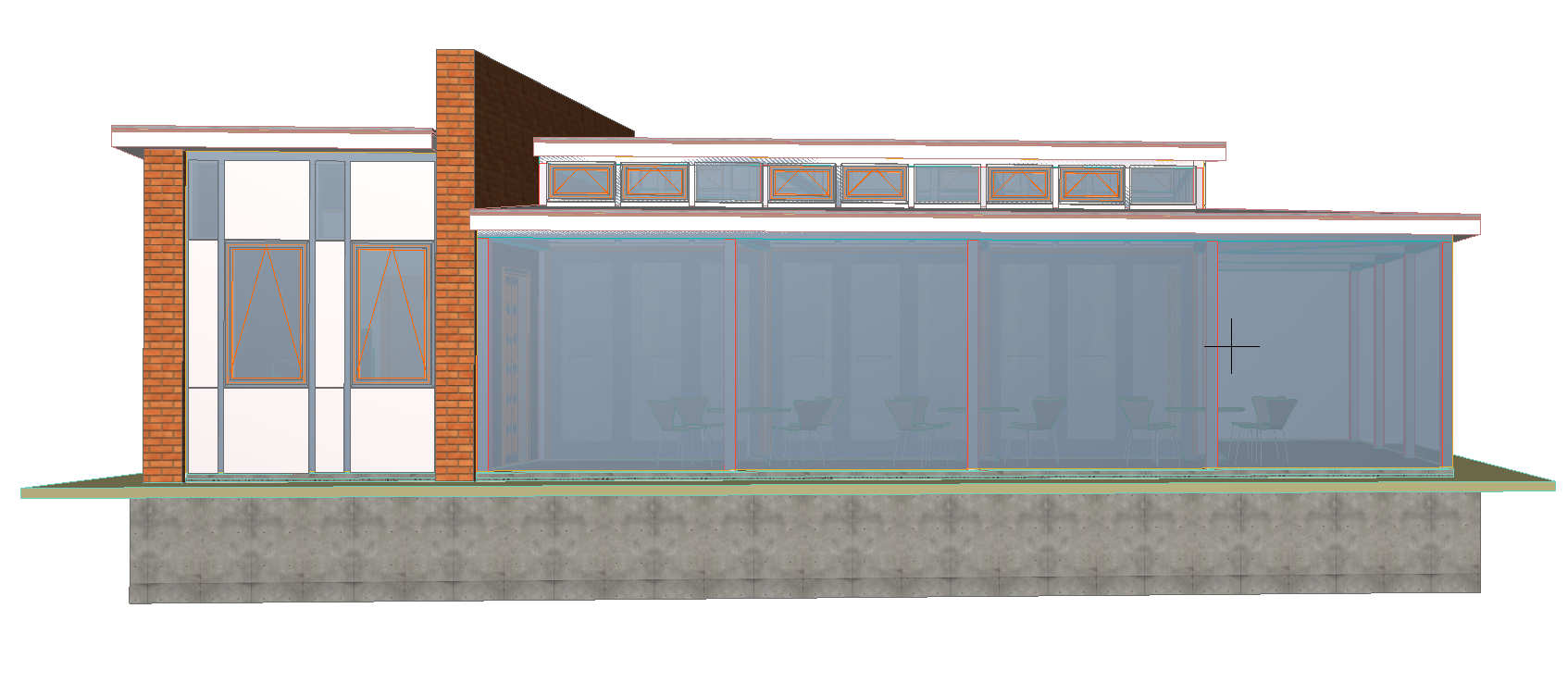

Рис. 6. Видимые Зоны - низкое значение параметра Коэффициента Пропускания покрытия

Настройка Коэффициента Пропускания Покрытия для Зоны

  1. Выберите Зону и откройте диалог ее Параметров.

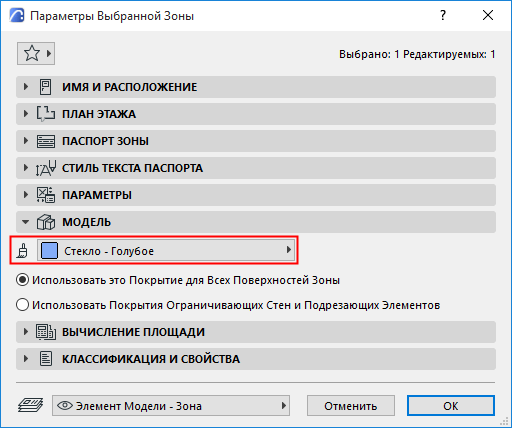

  2. В панели Модель проверьте название назначенного Зоне Покрытия.

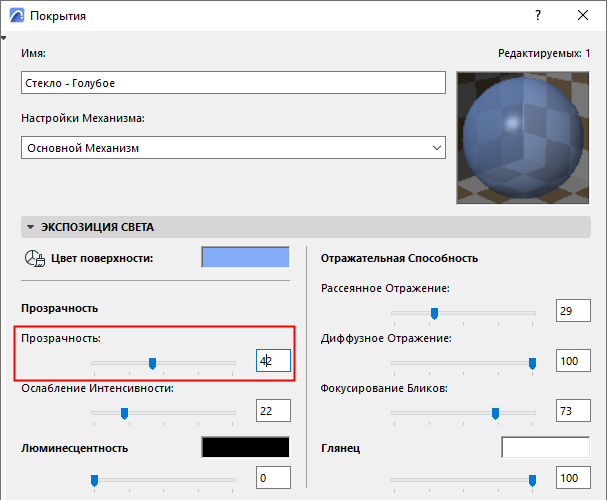

  3. Активируйте команду меню Параметры > Реквизиты Элементов > Покрытия и, выбрав Основной Механизм, настройте значение Прозрачности (Коэффициента Пропускания) для покрытия Зоны:


Связанная Тема:

Редактирование Многоугольника Зоны
