Паспорта Зон

Чтобы отобразить Паспорта Зон в проекте, активируйте маркер Показа Паспортов Зон (команда меню Документ > Модельный Вид > Параметры Модельного Вида, панель Параметры Конструктивных Элементов.

Прим.: по Умолчанию Паспорта Зон не отображаются; вместо них используются Выноски Зон.

Паспорта Зон - это параметрические GDL-объекты, внешний вид которых можно настроить в соответствии с различными требованиями к оформлению проектной документации. Они находятся в библиотеке проекта.

Объект Паспорта Зоны зависит от той Категории, к которой относится Зона.

См. Категории Зон.

Паспорт Зоны содержит текстовую информацию о зоне, включая ее имя, номер, площадь и другие параметры; отображение данных Паспорта Зоны настраивается в панели Паспорт Зоны диалога Параметров Зоны.

См. Инструмент Зона.

Прим.: Для настройки единиц Площадей Зон в Паспортах Зон воспользуйтесь командой меню Параметры > Рабочая Среда Проекта > Размеры.

Перемещение Паспортов Зон

Паспорта Зон можно перемещать независимо от самих Зон:

Щелкните на одной из вершин Паспорта Зоны.
В локальной панели:
- Выберите вариант Перемещения Подэлемента, чтобы переместить паспорт зоны при любом масштабе отображения
- Выберите вариант Перемещение Вершины, чтобы переместить его относительно текущего масштаба
  Прим.: Это работает только в том случае, если объект Паспорта Зоны поддерживает метод текущего масштаба, и только в масштабах 1:50/1:100/1:200.
Переместите Паспорт Зоны.

Точка Привязки Зоны (относится только к Паспортам Зон)

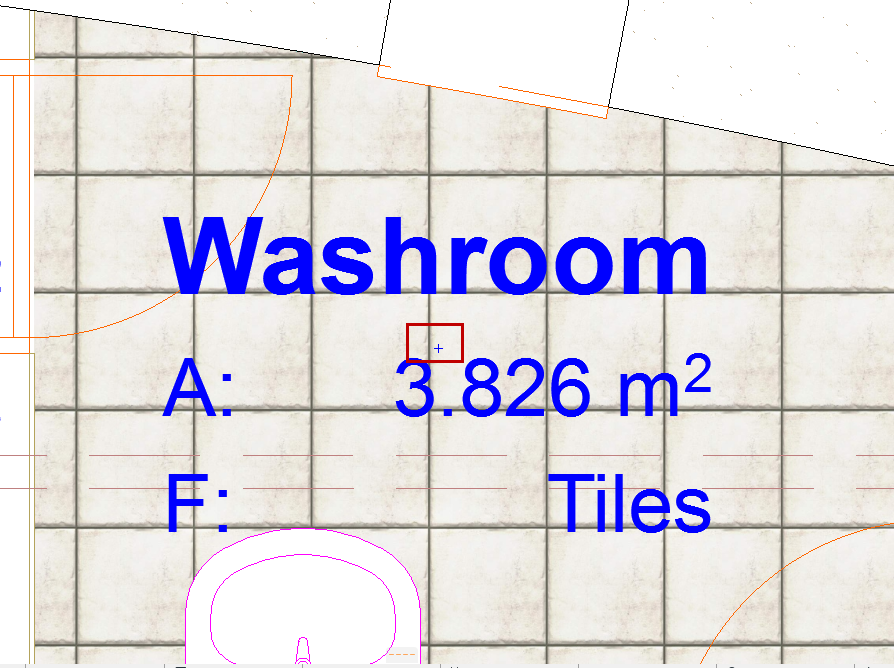

При размещении Паспорта Зоны с использованием одного из автоматических способов распознавания границ, в точке первого щелчка мышью внутри многоугольника Зоны появляется небольшой крест. Это точка привязки Зоны.

Данная точка используется в качестве отправной точки распознавания границы при выполнении последующих операций обновления.
