Подрезка зоны другими элементами

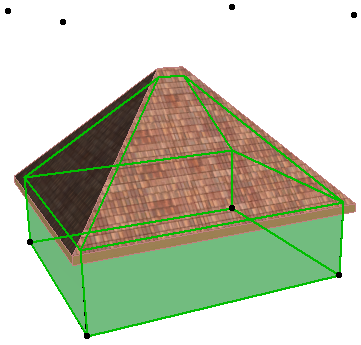

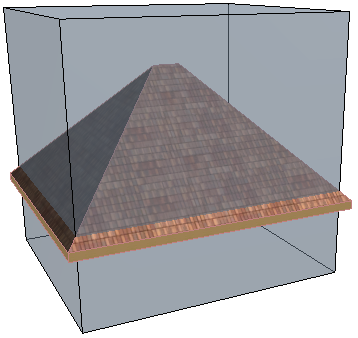

Пространство зоны может быть подрезано под односкатные крыши, перекрытия и балки с помощью команды Конструирование > Дополнения к крыше > Подрезать зону.

Вы можете либо выбрать элемент (крышу, перекрытие, стену, колонну, балку или библиотечный элемент) и подрезать ими зону, либо выбрать зону и затем решить какие именно элементы ее подрежут.

Прим.: Пространство зоны будет подрезано любым многоэтажным элементом, с которым зона пересекается на любом этажа.

Прим.: Команда Подрезать зону может подрезать только под односкатные крыши. Если у Вас имеется многоскатная крыша, то можно использовать ассоциативную функцию отсечения.

См. Отсечение элементов Крышами или Оболочками.

При подрезе зоны под односкатную крышу соответствующий маркер позволяет проигнорировать отверстия в крыше (то есть включить любое отверстие в крыше в ее состав при определении границы зоны).

Вы можете выбрать подрезку верхней части зоны или ее основания. Отметьте соответствующие маркеры для определения, какие именно конструктивные элементы будут подрезать зону.

Подрезка будет произведена по нажатию кнопки Подрезать.

Если Вы выбираете в проекте только один тип подрезающего элемента (например, крышу), то все маркеры становятся недоступными.

Для отмены подрезки Зоны выберите подрезанную Зону и активируйте команду Отменить Все Подрезки, присутствующую в контекстном меню и в меню Конструирование > Дополнения к Крыше.

Прим.: Вы также можете отменить подрезку при обновлении измененных зон.

Для получения дополнительной информации, см. Обновление зон.
