Создание Навесной Стены на Плане Этажа

  1. Активируйте инструмент Навесная Стена.
  2. В Информационном Табло выберите геометрический вариант Прямолинейная - Отдельная.

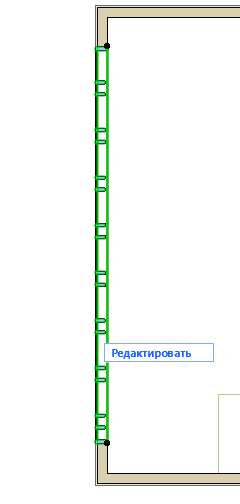

  3. Начертите Линию Привязки, определяющую длину Навесной Стены.
    Прим.: Если для Схемы применены фиксированные размеры образца, то карандаш/точка привязки, отображаемые при помощи обратной графической связи, указывают место окончания последнего полного образца.


  4. Двойным щелчком мыши завершите построение Линии Привязки.

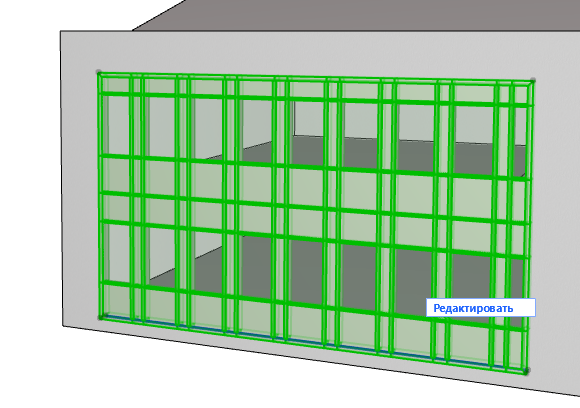

  5. Проверьте полученный результат в 3D-окне.



Многосекционная Навесная Стена

В Информационном Табло выберите геометрический вариант создания Многосекционной Навесной Стены. Ее линия привязки представляет собой полилинию.


  • Для каждого сегмента Навесной Стены можно применить отдельную схему и настроить в Режиме Редактирования собственный образец.
  • В месте соединения двух сегментов всегда располагается Рама, которая не может быть удалена. При необходимости для этой Рамы можно выбрать в Режиме Редактирования Невидимый Тип, чтобы отключить ее отображение.
