Создание Контура Навесной Стены в Окне Разреза

В этом примере Навесная Стена создается на основе Контура, задаваемого в окне Разреза.

1. Перейдите на План Этажа.

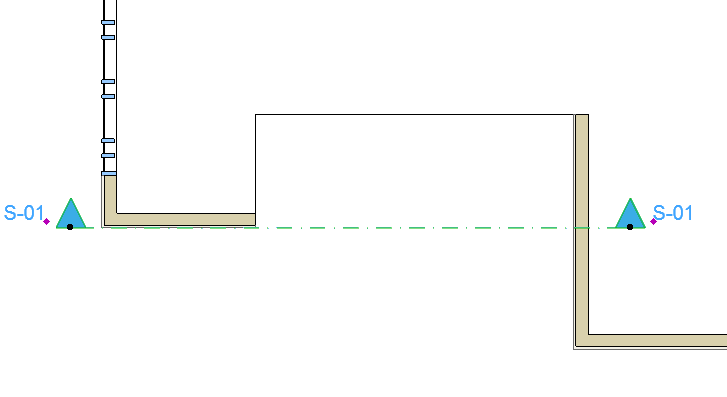

2. Начертите Линию Сечения, чтобы задать плоскость ввода Навесной Стены.





3. Откройте окно Разреза.
4. Активируйте инструмент Навесная Стена и выберите в Информационном Табло геометрический вариант Контур.





5. Щелчками мыши начертите полилинию Контура Навесной Стены, совпадающую с контуром проема в стене.
6. Двойным щелчком замкните многоугольник.
   Прим.: В этом случае Линией Привязки является первый начерченный отрезок Контура.

Связанная Тема:

Расположение Навесной Стены в Разрезе
