Диалог Параметров Модельного Вида позволяет настроить отображение Навесных Стен в модельных видах.
При помощи Параметров Модельного Вида можно скрывать или отображать элементы Навесных Стен в различных видах и настраивать их способы отображения.
Активируйте команду меню Документ > Модельный Вид > Параметры Модельного Вида.

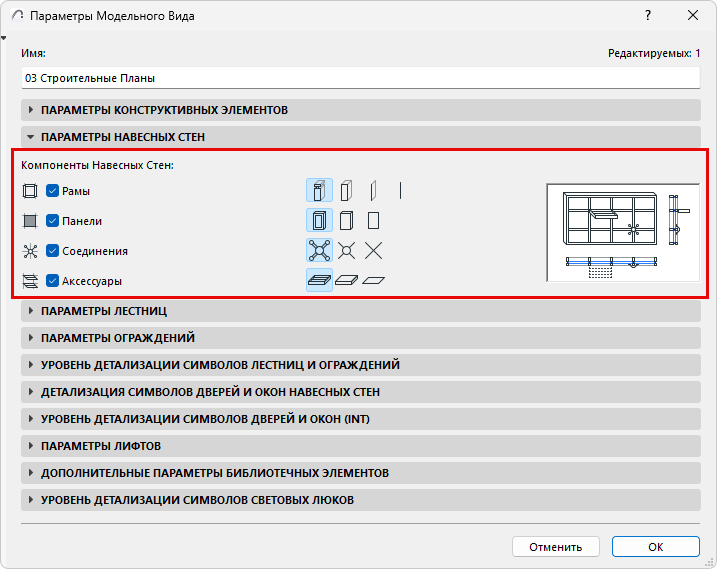

Раскройте панель Параметров Навесных Стен:
Управление Показом Компонентов
По умолчанию все компоненты Навесных Стен (Рамы, Панели, Соединения и Аксессуары) отображаются. Деактивируйте маркеры тех компонентов, которые требуется скрыть в данной Комбинации Параметров Модельного Вида.
Уровень Детализации при отображении Компонентов
Рядом с каждым компонентом располагаются кнопки выбора уровня детализации: Полностью, Упрощенно или Схематично.
Для Рам можно выбрать дополнительный уровень детализации: Показ только Осей.
Полностью: Отображается вся геометрия (например, профилированных компонентов с пересечением Строительных Материалов).Рис. 1. Полная Детализация Навесной Стены
Упрощенно: Отображаются габаритные контейнеры с одним Строительным Материалом. Рис. 2. Детальный показ Рам/Панелей, Аксессуары отображаются Упрощенно
Схематично: Отображается только схема (Линии сетки и Контура).Рис. 3. Схематичное отображение Навесной Стены (План Этажа) Рис. 4. Схематичное отображение Навесной Стены (3D/Фасад)
Замена Параметров Модельного Вида

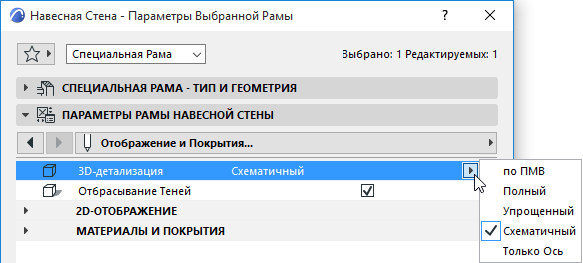

Для каждого отдельного компонента Навесной Стены или Класса Компонентов можно в диалоге Параметров применить замену ПМВ для изменения его Уровня 3D-детализации:
