Редактирование Сетки и Линий Сетки в Режиме Редактирования

В Режиме Редактирования Навесной Стены доступны следующие операции редактирования Сетки Схемы:

  • Перемещение или удаление выбранной Линии Сетки.
  • Поворот всех Линий Сетки, расположенных в одном направлении.
  • Добавление новой Линии Сетки.
  • Поворот или Перемещение всей Сетки

Обратите внимание, что перемещение или вращение всей Сетки или Линий Сетки приводит к повороту или перемещению всех Рам, находящихся на этих линиях.

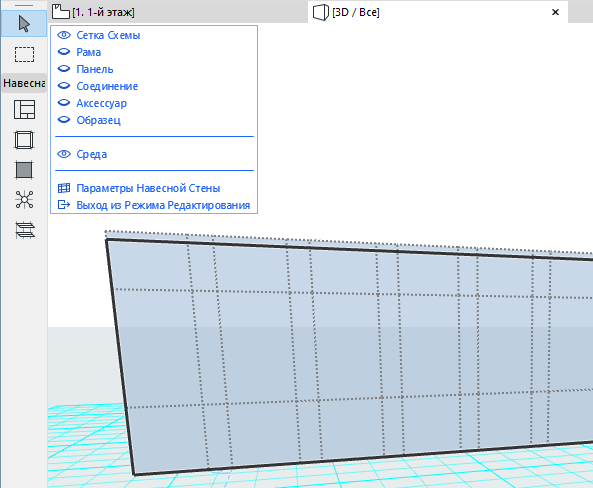

Для упрощения редактирования Схемы Сетки активируйте показ Схемы с одновременным отключением показа всех остальных элементов.



Темы раздела:

Перемещение Линии Сетки

Перемещение Сетки Схемы

Поворот Параллельных Линий Сетки

Поворот Всей Сетки Схемы

Удаление Линий Сетки

Добавление Новых Линий Сетки

Перемещение Линии Сетки

Активируйте режим Редактирования.

  1. Выберите отдельную Линию Сетки.

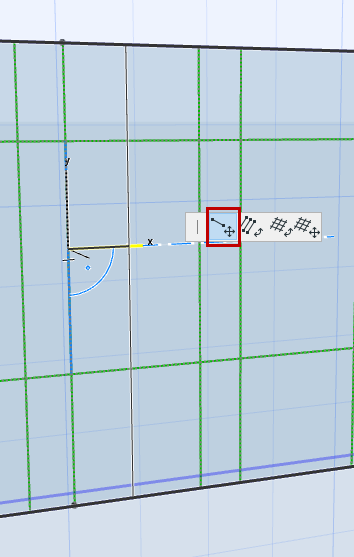

  2. В появившейся Локальной Панели нажмите кнопку Перемещения Линии Сетки:
  3. Переместите Линию Сетки (ориентация линии при этом сохраняется).
  4. Сделайте щелчок для завершения операции.


Перемещение Сетки Схемы

Активируйте режим Редактирования.

  1. Выберите Линию Сетки или всю Сетку.
    Прим.: Чтобы выбрать всю Сетку, щелкните на любой ее вершине.
  2. В открывшейся Локальной Панели нажмите кнопку Перемещения Сетки.

Поворот Параллельных Линий Сетки

Активируйте режим Редактирования.

Чтобы повернуть все Линии Сетки, расположенные в одном направлении (например, все горизонтальные Линии Сетки):

  1. Выберите одну из Линий Сетки, которые вы собираетесь повернуть.

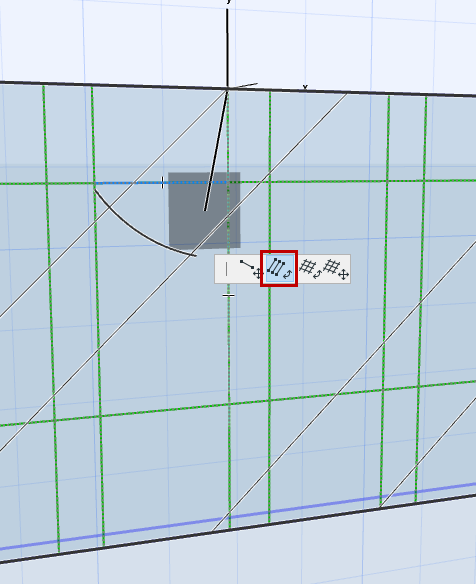

  2. В Локальной Панели нажмите кнопку Поворота Параллельных Линий Сетки.

    Прим.: В Криволинейных и Многосекционных Навесных Стенах можно вращать только горизонтальные Линии Сетки.
  3. Начертите вектор вращения или введите угол поворота в Табло Слежения.
  4. Щелчком мыши завершите выполнение операции.

Поворот Всей Сетки Схемы

Прим.: Недоступно для криволинейных или многосекционных Навесных Стен.

Активируйте режим Редактирования.

  1. Выберите одну Линию Сетки или всю Сетку.
    Прим.: Чтобы выбрать всю Сетку, щелкните на любой ее вершине.
  2. В Локальной Панели нажмите кнопку Поворота Сетки.
  3. Начертите вектор вращения или введите угол поворота в Табло Слежения.
  4. Щелчком мыши завершите выполнение операции.

Удаление Линий Сетки

В Режиме Редактирования Навесной Стены: выберите Линию Сетки и нажмите клавишу Delete.

Все Линии, образующие Сетку, удалить нельзя.

Прим.: Удаление Линий Сетки приводит к удалению Рам, расположенных на этих Линиях. В результате удаления Рам меняются размеры Панелей.

Добавление Новых Линий Сетки

Активируйте режим Редактирования.

  1. Активируйте инструмент Схема.
  2. В Информационном Табло выберите Способ Ввода Сетки:

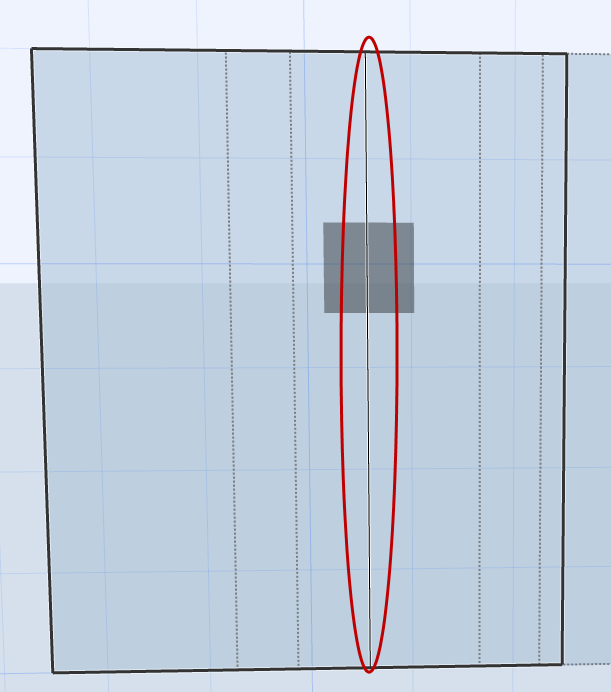

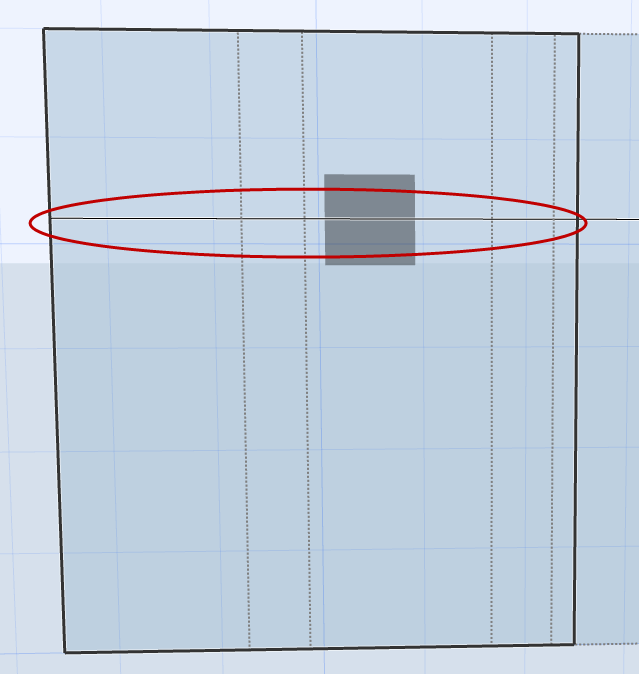

Сделайте щелчок в том месте, где требуется создать Линию Сетки. По мере перемещения курсора создаваемая Линия Сетки будет принимать одно из ортогональных направлений:
