Соединительные Элементы Навесной Стены

Соединение Навесной Стены - это необязательный элемент, позволяющий соединять между собой Панели и создавать Навесные Стены без Рам.

Соединения могут располагаться на одной или нескольких точках сетки. Перемещение Линий Сетки приводит к перемещению расположенных на них Соединений.

Выбрав Соединение в режиме Редактирования Навесной Стены, вы можете

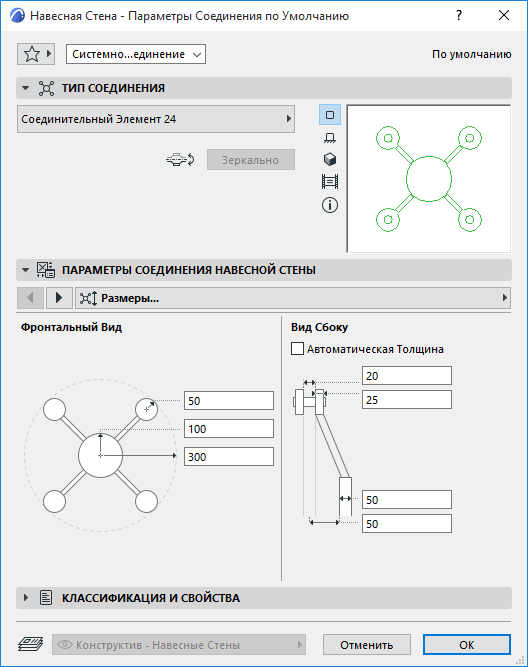

Открыть диалог Параметров Выбранного Соединения и изменить его настройки.
Переместить Соединение в другую точку соединения панелей (только в режиме 3D-редактирования).
Удалить Соединение.

По умолчанию Соединительные элементы размещаются с внутренней стороны Навесной Стены. Переместить Соединение на противоположную сторону Навесной Стены (при помощи кнопки Зеркально, присутствующей в диалоге Параметров Соединения и в Информационном Табло):

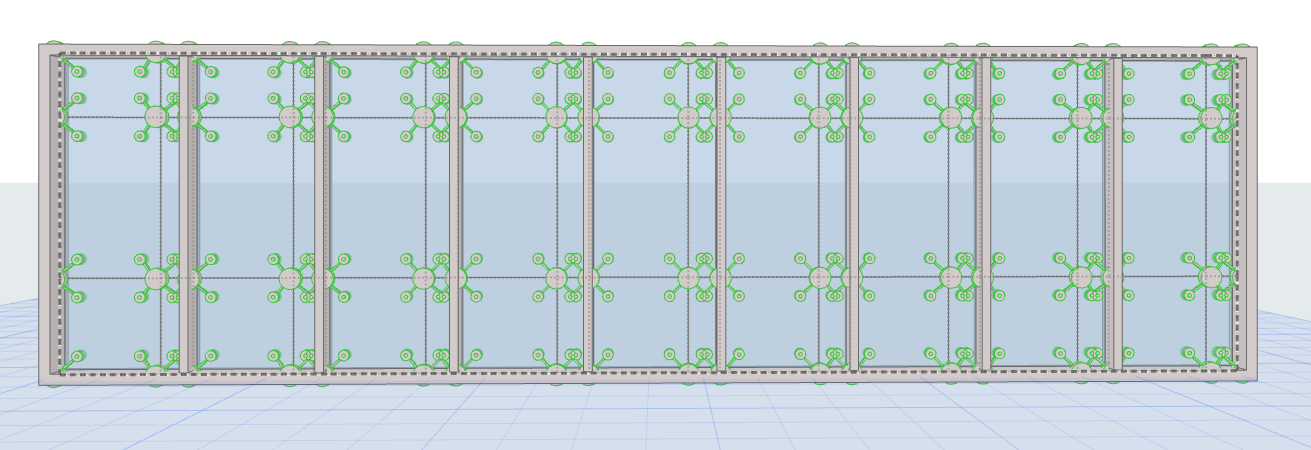

Размещение Соединений во Всех Точках Сетки

Соединения можно размещать вручную индивидуально или автоматически на каждом пересечении.

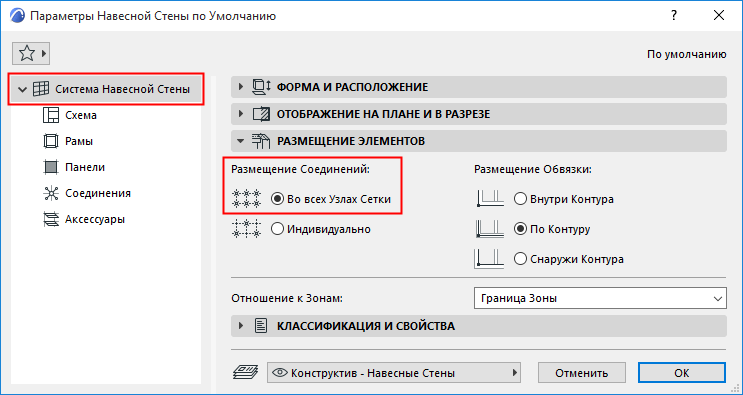

Чтобы создать Соединения во всех точках Сетки, активируйте эту опцию в панели Размещения Элементов диалога Параметров Навесной Стены.

Добавление Нового Соединительного Элемента Навесной Стены

Активируйте в 3D-окне Режим Редактирования Навесной Стены.

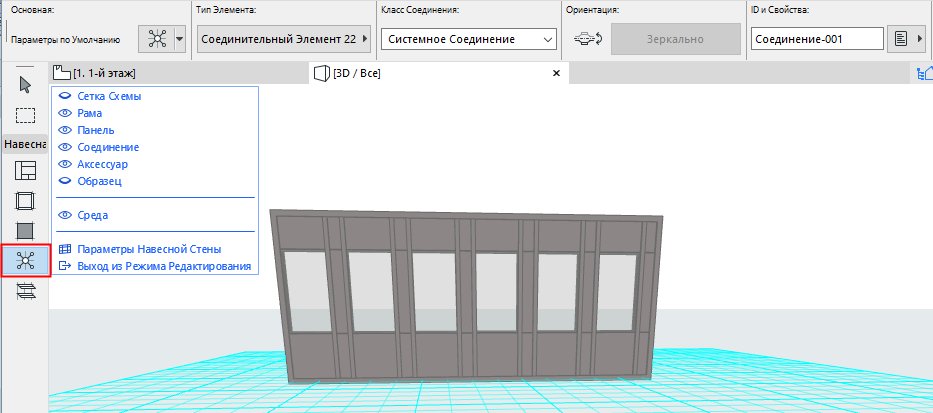

Выберите инструмент Соединение.
Для настройки Специальных параметров воспользуйтесь страницей Параметров Соединения.

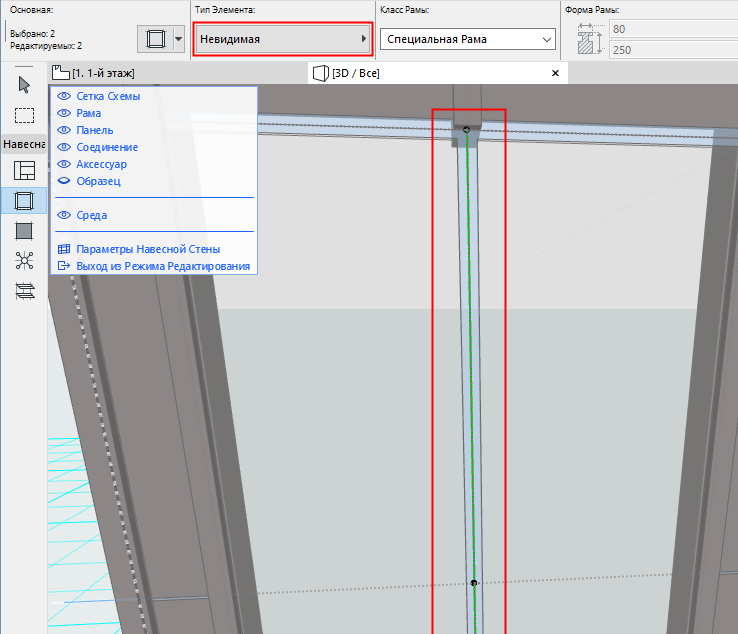

Для использования Соединений взамен Рам: выберите Рамы в соответствующих точках соединения панелей и примените для них тип “Невидимая”.

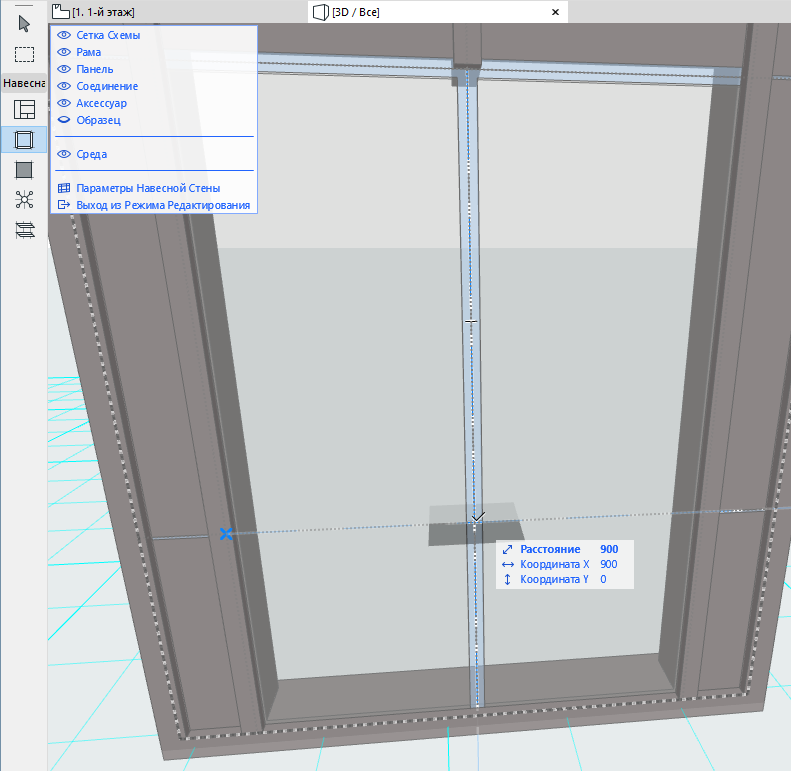

Активируйте инструмент Соединение и щелкните в точке соединения рам.

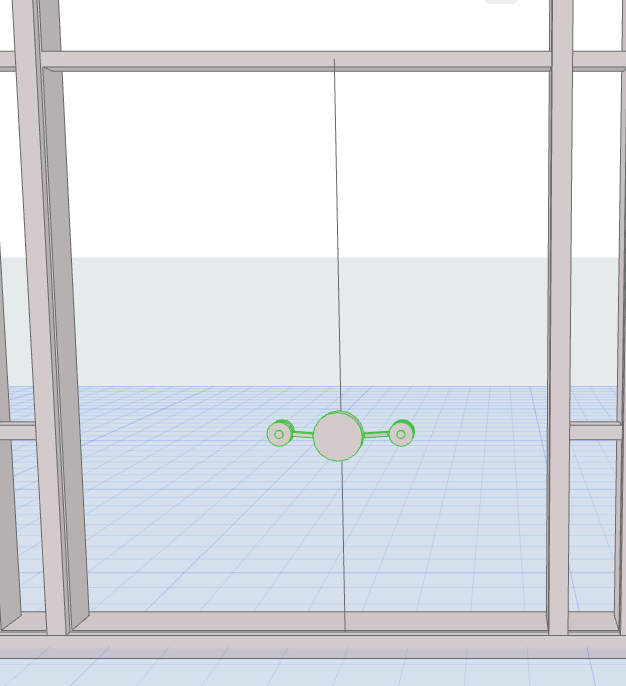

Еще одним щелчком мыши укажите сторону Навесной Стены, на которой должен быть размещен Соединительный элемент. Он будет размещен в ближайшей точке соединения Панели.
Прим.: Для изменения ориентации выбранного Соединения нажмите в Информационном Табло кнопку Зеркально.
