Аксессуары Навесной Стены

Аксессуары Навесной Стены - это дополнительные ненесущие элементы, крепящиеся к Рамам Навесной Стены (солнцегеметриюзащитные устройства и т.п.).

Аксессуары размещаются индивидуально при помощи Инструмента Аксессуар в режиме Редактирования Навесной Стены

Для Аксессуаров могут использоваться индивидуальные параметры, настраиваемые в режиме Редактирования Навесной Стены, или настройки Системного уровня, определяемые в диалоге Параметров Навесной Стены.

Перемещение Линий Сетки или Рам приводит к перемещению Соединений.

Добавление Нового Аксессуара Навесной Стены

  1. Активируйте Режим Редактирования Навесной Стены в 3D-окне.
  2. Выберите инструмент Аксессуар.
  3. При помощи Информационного Табло или диалога Параметров выберите тип и Класс Аксессуара.

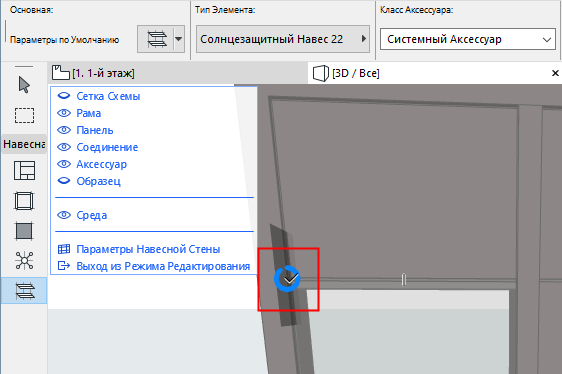

  4. Сделайте щелчок на Раме или в конечной точке Рамы - ближайшая конечная точка Рамы будет являться начальной точкой Аксессуара.

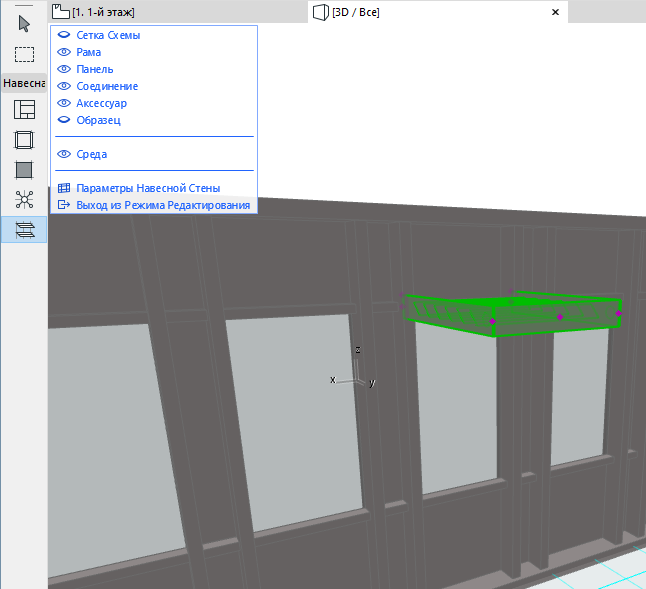

  5. Переместите курсор и щелкните в конечной точке аксессуара.
  6. Переместите курсор, принявший форму глаза, и щелчком мыши задайте ориентацию аксессуара: снаружи или внутри Навесной Стены.


Индивидуальная Настройка Аксессуаров

Выбрав Аксессуар в режиме Редактирования Навесной Стены, вы можете:

  • Открыть диалог Параметров Выбранного Аксессуара и изменить его настройки
  • Переместить Аксессуар на другую Раму (только в режиме 3D-редактирования).
  • Переместить Соединение на противоположную сторону Навесной Стены (при помощи кнопки Зеркально, , присутствующей в диалоге Параметров Аксессуара и в Информационном Табло).
  • Удалить Аксессуар.

Настройте максимально удобное отображение компонентов Навесной Стены (например, включите показ только Аксессуаров, Рам и Схемы).
