Навесные Стены и Другие Элементы

Соединение Стены с Навесной Стеной

Навесная Стена может быть соединена с одной или несколькими стенами.

• Перемещение или вращение Навесной Стены приводит к соответствующим изменениям геометрии соединенных с ней стен.
• Команду Соединения можно также использовать для подрезки стен под наклонные Навесные Стены.

Чтобы соединить стену с Навесной Стеной:

1. Выберите стены и Навесную Стену (в выборке может присутствовать несколько стен и одна Навесная Стена).
2. Активируйте команду меню Конструирование > Изменить Навесную Стену > Соединить Стены с Навесной Стеной.

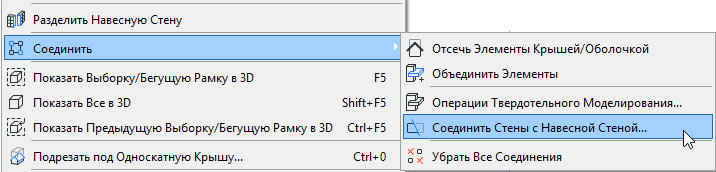

   Можно также воспользоваться командой контекстного меню Соединить > Соединить Стены с Навесной Стеной.





3. В результате будет открыт диалог Соединения Стен с Навесной Стеной. В этом диалоге можно настроить точки соединения стен с Навесной Стеной.

   Подробное описание см. ниже.

4. Нажмите кнопку Соединить.

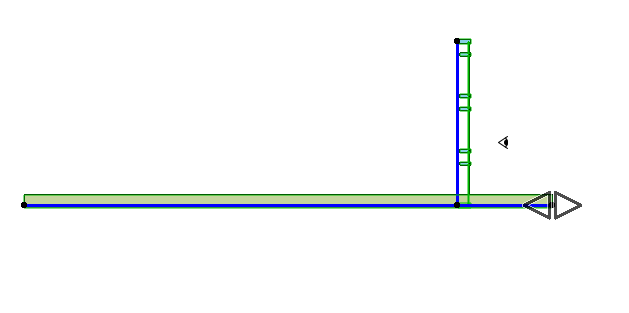

5. Если стены пересекают Навесную Стену, то курсор принимает форму глаза: щелкните на той части стены, которая должна быть соединена с Навесной Стеной.

   Обратная графическая связь, динамически обновляющаяся по мере перемещения курсора, позволяет указать соединяемую часть стены.

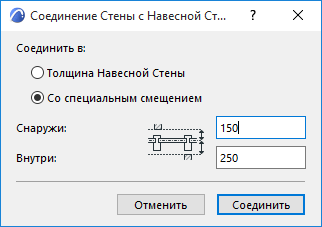

Диалог Соединение Стены с Навесной Стеной

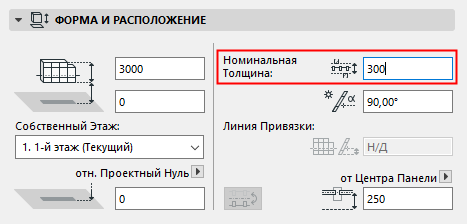

• Соединить в - Толщина Навесной Стены: Это вариант применяется по умолчанию. Значения смещения Снаружи и Внутри определяются относительно Номинальной Толщины Навесной Стены, настраиваемой в панели Формы и Расположения диалога Параметров Системы Навесной Стены. В данном примере значение Номинальной Толщины равно 400.





• Снаружи: Здесь определяется точка, в которой стены, расположенные с "внешней" стороны Навесной Стены, будут соединяться с Навесной Стеной.
• Внутри: Здесь определяется точка, в которой стены, расположенные с "внутренней" стороны Навесной Стены, будут соединяться с Навесной Стеной.

Точки соединения стены Снаружи и Внутри определяют значения смещения относительно Опорной Поверхности, как это показано в диалоге Соединения Стены с Навесной Стеной.

Для определения смещения стен, примыкающих к Навесной Стене, “Внутренняя” часть этой Номинальной Толщины принимается равной смещению Панелей относительно Поверхности Привязки (здесь - 250), а “Внешняя” часть смещения вычисляется как разница Номинальной Толщины и Внутреннего Смещения (здесь - 150).

• Со специальным смещением: Выберите этот вариант, чтобы конечные точки соединяемых стен располагались на заданном расстоянии. Введите значения смещения от Опорной Поверхности Навесной Стены для Наружной и Внутренней точек соединения стен.

Изменить настройки смещения уже соединенной стены можно путем ее повторного соединения с Навесной Стеной.

Управление Соединениями Навесных Стен

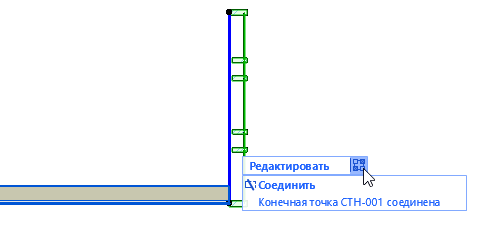

Выбранные элементы, участвующие в соединениях между Стенами и Навесной Стеной, помечаются специальным манипулятором соединения. Щелчок на этом манипуляторе открывает список всех Соединений, (включая Операции Твердотельного Моделирования и Отсечения), в которых участвует данный элемент. Данный позволяет управлять всеми существующими соединениями.

Для получения дополнительной информации, см. Управление соединением элементов.

Навесные Стены и Примыкающие Зоны

Геометрия Зон, примыкающих к Навесным Стенам, определяется Номинальной Толщиной Навесной Стены, настраиваемой в панели Форма и Расположение страницы Система Навесной Стены диалога Параметров Навесной Стены.

Существует несколько способов определения Границ Зон, образуемых Навесными Стенами. Воспользуйтесь выпадающим меню Отношения к Зонам, расположенным в панели Размещение Элементов диалога Параметров Навесной Стены, чтобы настроить взаимодействие Навесных Стен с Зонами.

См. Отношение к Зонам.

Разделение Пересекающихся Навесных Стен

Один из способов точного соединения двух Навесных Стен заключается в создании пересекающихся Навесных Стен с последующим отсечением "лишних" участков, выполняемым при помощи команды меню Конструирование > Изменить Навесную Стену > Разделить Навесную Стену.

Эту команду можно использовать для разделения одной или нескольких Навесных Стен по линии их пересечения другой Навесной Стеной. Она доступна во всех модельных окнах (но не в режиме Редактирования Навесной Стены). Действие этой команды практически ничем не отличается от команды меню Редактор > Изменить Форму > Разделить, доступной при работе с другими элементами Archicad.

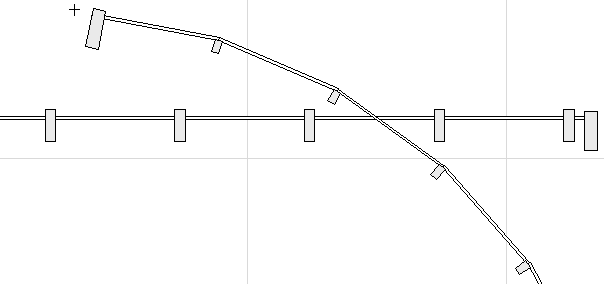

В рассматриваемом ниже примере на Плане Этажа пересекаются две Навесные Стены.

1. Выберите криволинейную Навесную Стену.

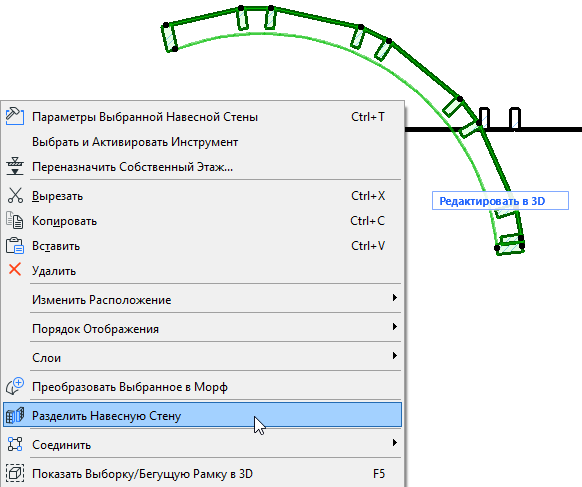

2. Активируйте команду меню Конструирование > Изменить Навесную Стену > Разделить Навесную Стену или аналогичную команду контекстного меню.

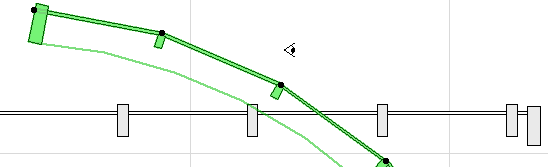

3. Сделайте щелчок мышью на второй Навесной Стене.

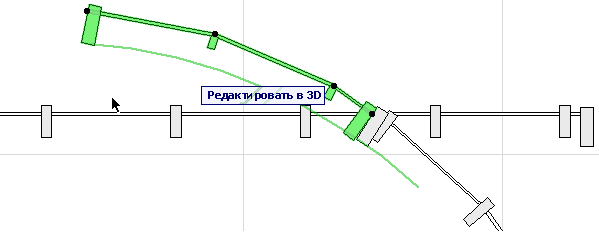

4. Переместите курсор, принявший форму глаза, на ту сторону криволинейной Навесной Стены которая должна остаться выбранной после Разделения.





   Сделайте щелчок мышью, чтобы завершить операцию Разделения.





5. Удалите ненужную часть Навесную Стены.
6. Повторите эту операцию для разделения и удаления выступающей части прямолинейной Навесной Стены.

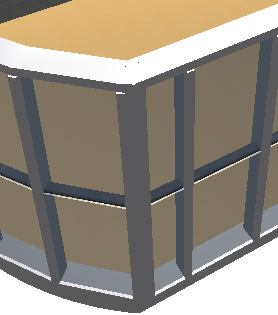

Проверьте полученный результат на Плане Этажа и в 3D-окне:

В данном примере произошло взаимное наложение Рам Навесных Стен. Исправить эту ситуацию можно путем создания общей Рамы.

См. Создание Общих Рам для смежных Навесных Стен.
