Типы Забежных Ступеней для Забежных Областей с Равными Ступенями

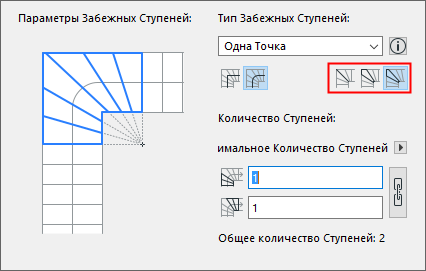

Откройте панель Формы и Расположения  в диалоге Параметров Лестницы.

1. Выберите из выпадающего меню один из четырех Типов Забежных Ступеней: Одна Точка, Две Точки, Основные Линии или Дополнительная Линия Всхода.





2. Нажмите одну из трех кнопок, чтобы настроить распределение ступеней в точке поворота, где ось забежной области пересекается с линией всхода:





• Подступенок: в точке поворота располагается подступенок
• Симметричные Ступени: в точке поворота располагается центр проступи
• Асимметричные Ступени: ограничения размещения ступеней отсутствуют

Ниже приведены иллюстрации:

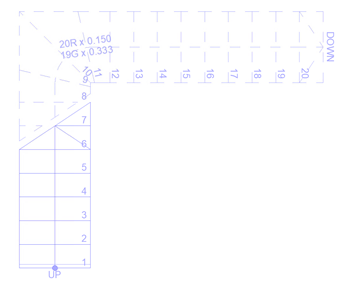

Рис. 1. Тип Забежных Ступеней: Дополнительная Линия ВсходаТочка Поворота: Подступенок

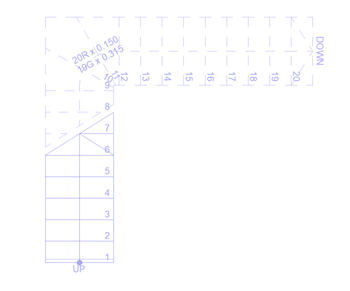

Рис. 2. Тип Забежных Ступеней: Дополнительная Линия ВсходаТочка Поворота: Симметричные Ступени

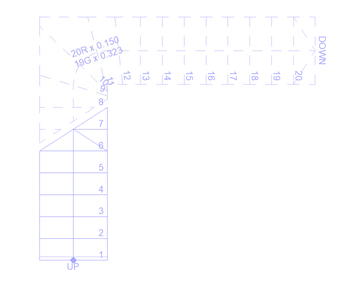

Рис. 3. Тип Забежных Ступеней: Дополнительная Линия ВсходаТочка Поворота: Асимметричные Ступени

Сегменты Забежных Областей

Центральная точка отрезка линии всхода, расположенного в Забежной Области, рассматривается как начальная точка Забежной Области.

• Биссектрисы располагаются перпендикулярно линии всхода и проходят через эту центральную точку.
• Равные ступени откладываются от этой центральной точки.
• Минимальная Ширина Сужающейся Ступени откладывается от точки, получаемой в результате проецирования центральной точки на внутреннюю грань лестницы.
