Режим Редактирования Инструмента Лестница

Режим Редактирования дает возможность редактирования одного или нескольких компонентов Лестницы: Проступей, Подступенков и Конструкций.

Прим.: Базовую Линию и Контур Лестницы можно изменить, не активируя режим Редактирования.
  • Активировать режим Редактирования можно в окне Плана Этажа, Фасада, Разреза и в 3D-окне. Режим Редактирования может продолжать действовать даже при переключении между видами.
  • В режиме Редактирования Лестницы (в отличие от режима Редактирования Навесной Стены) нельзя добавлять новые Проступи, Подступенки или Конструкции. Можно изменить только уже существующие элементы графически или в диалогах Параметров компонентов.

    Исключение: В режиме Редактирования можно увеличить длину Лестницы, воспользовавшись кнопкой Продления Лестницы в локальной панели Базовой Линии.

Активация Режима Редактирования

Чтобы активировать режим Редактирования, выберите в любом модельном окне Лестницу и выполните одно из следующих действий:

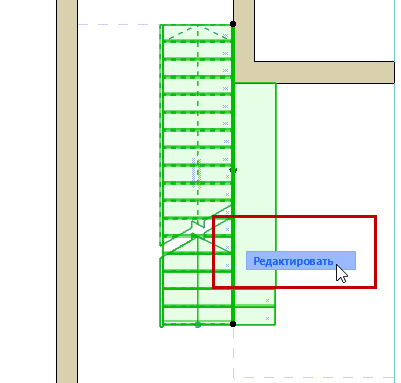

  • Нажмите кнопку Редактировать, появляющуюся рядом с курсором.
  • Воспользуйтесь командой меню Конструирование > Активация Режима Редактирования Лестницы.


Выход из Режима Редактирования

Выполните одно из следующих действий:

  • Нажмите клавишу ESC (в выборке должны отсутствовать элементы).
  • Выберите в Панели Редактирования команду Выход из Режима Редактирования (см. ниже).
  • Воспользуйтесь командой меню Конструирование > Деактивация Режима Редактирования Лестницы.

Панель Редактирования в Режиме Редактирования

В режиме Редактирования становится доступна специальная Панель Редактирования, команды которой зависят от активного окна (План Этажа, 3D, Разрез/Фасад).

Прим.: Цвет кнопки Редактирования и панели режима Редактирования можно настроить при помощи команды меню Параметры > Рабочая Среда > Табло Слежения и Ввод Координат.

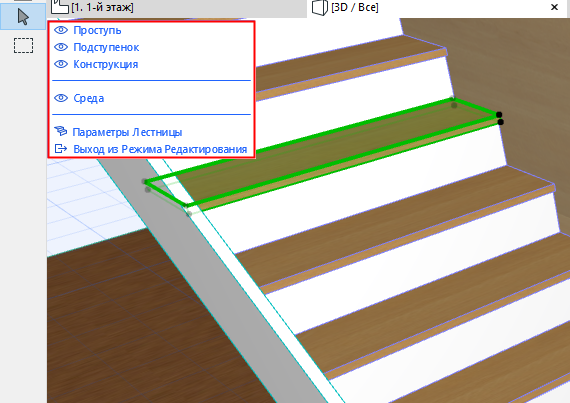

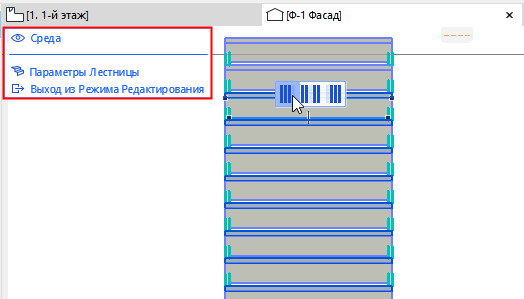

Панель Редактирования в Режиме Редактирования

Данная панель позволяет управлять отображением компонентов Лестницы (включая и отключая их показ щелчком на соответствующей пиктограмме глаза) по мере необходимости, даже в процессе выполнения операций.

Щелчок правой кнопкой мыши на названии любого компонента (например, на компоненте "Проступь") приводит к отображению только данного компонента.

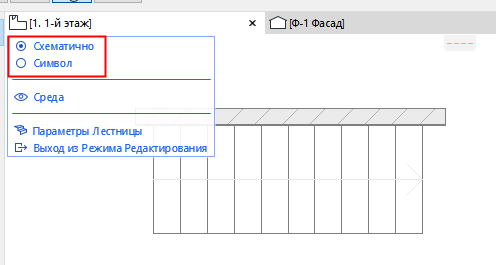

Отображение Схемы или Символа (в режиме Редактирования в 2D)

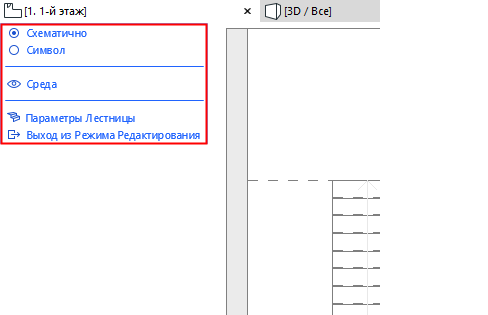

Если режим Редактирования Лестницы действует в 2D-виде, то в Панели Редактирования можно выбрать один из двух вариантов показа Лестницы:

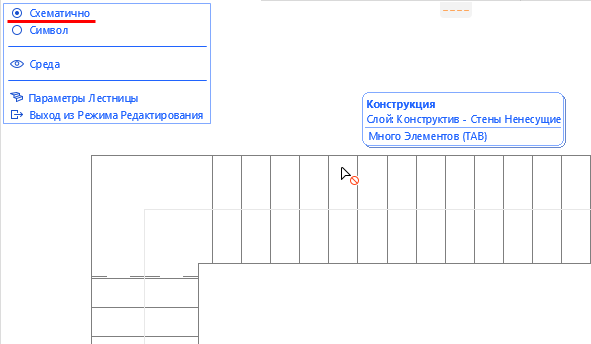

  • Схема: Лестница отображается в виде упрощенной прозрачной 3D-плоскости. В этом режиме можно выбирать Конструкции, Проступи и Подступенки (для циклического перебора накладывающихся элементов воспользуйтесь клавишей Tab):

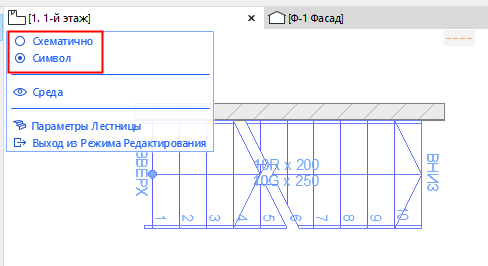

  • Символ: Этот режим предназначен для выбора элементов 2D-символа Лестницы (Линии Всхода и т.п.).

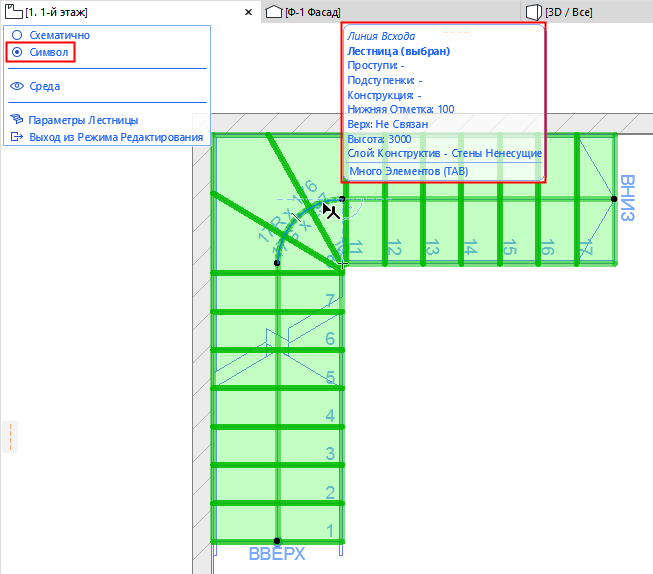

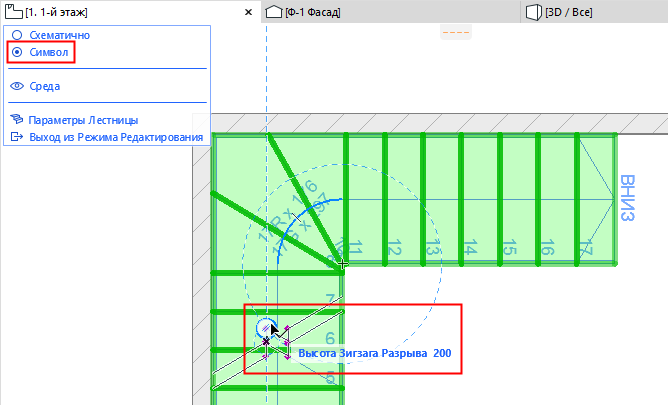

    Редактирование Линии Всхода или Символа Разрыва в режиме отображения Символа

Выбор Компонентов Лестницы для Редактирования

В режиме Редактирования выберите компонент Проступи, Подступенка или Конструкции Лестницы, чтобы отредактировать его графически и получить доступ к его параметрам.

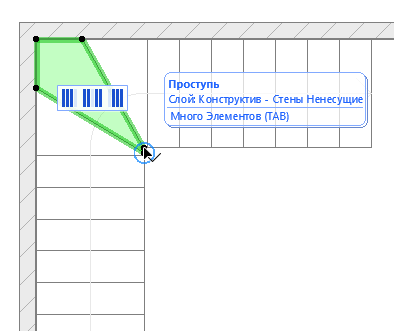

  • Использование Инфо-метки упрощает выбор нужных элементов. Если элементы накладываются друг на друга, то можно воспользоваться клавишей Tab для их циклического перебора.

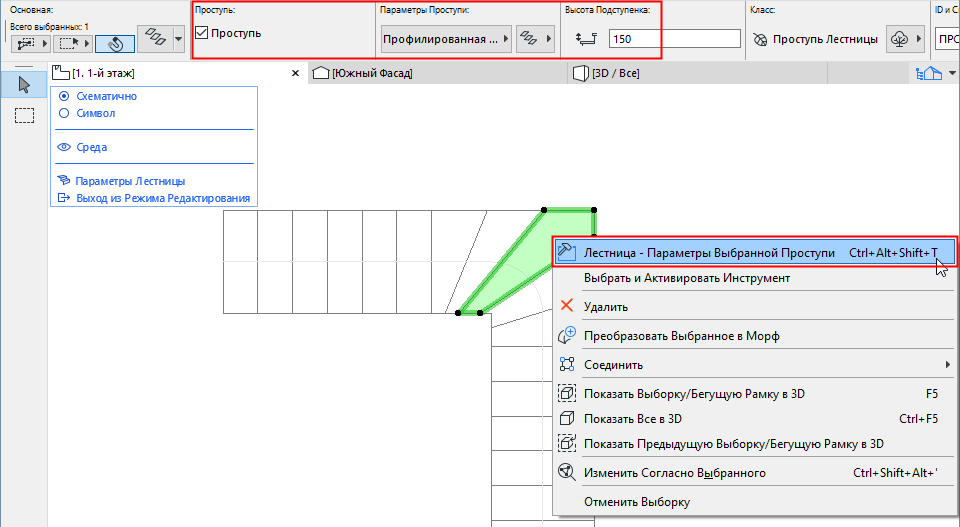

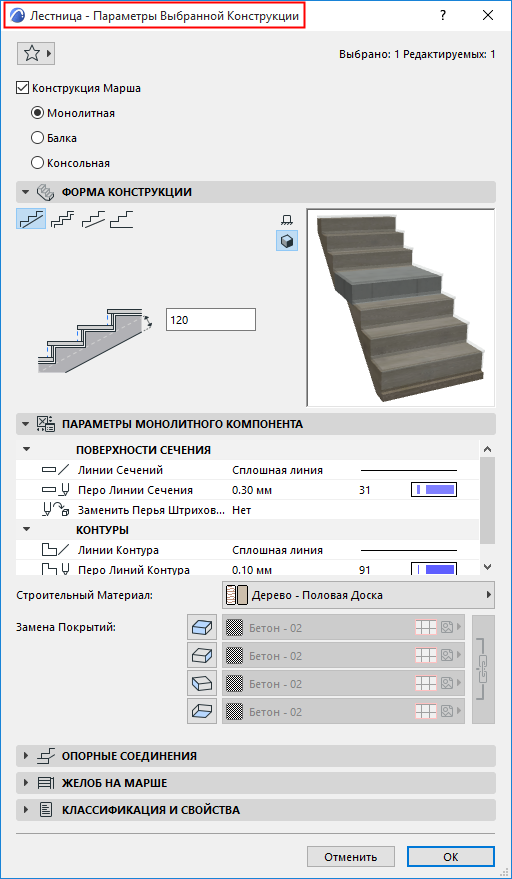

  • Диалог Параметров выбранного компонента Лестницы можно открыть нажатием кнопки Параметров в Информационном Табло или при помощи соответствующей команды контекстного меню.
    Прим.: В режиме Редактирования Лестницы отсутствует панель специальных инструментов (в отличие от режима Редактирования Навесной Стены), так как в этом режиме нельзя создавать новые компоненты Лестниц.

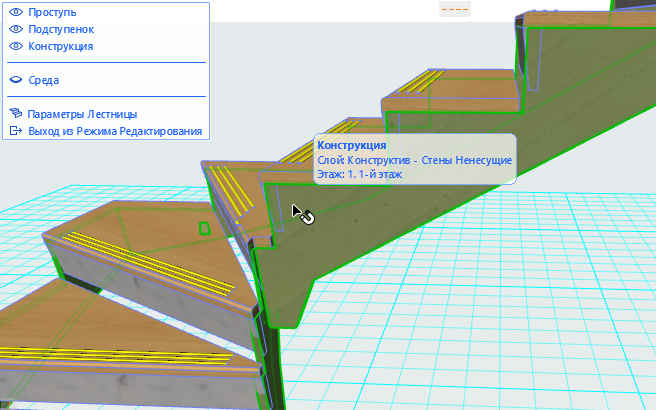

  • Для выбора компонента Конструкции в 3D-окне может потребоваться повернуть всю Лестницу или отключить показ Проступей/Подступенков.



Выбор Нескольких Проступей или Подступенков

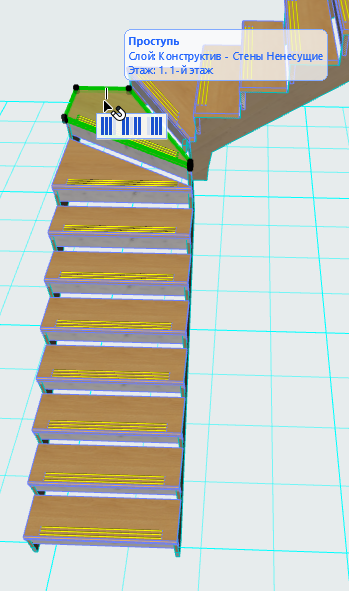

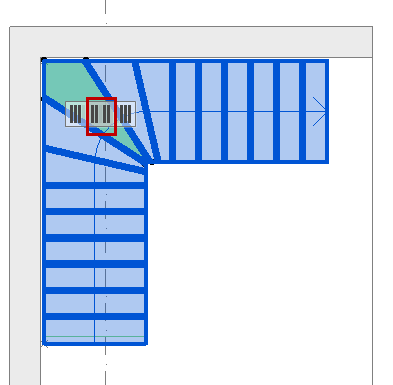

При выборе отдельного Подступенка или Проступи в режиме Редактирования появляются Манипуляторы, позволяющие добавить в выборку сразу несколько Проступей или Подступенков.

Нажмите на один из этих Манипуляторов, чтобы добавить в выборку:

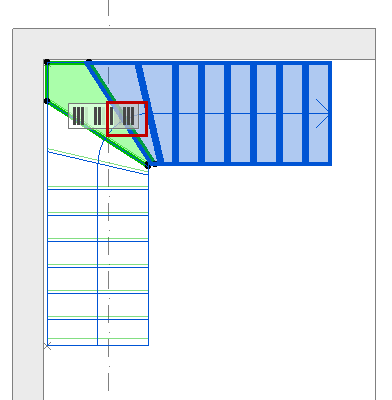

  • все Проступи/Подступенки сегмента, расположенные выше уже выбранного элемента;

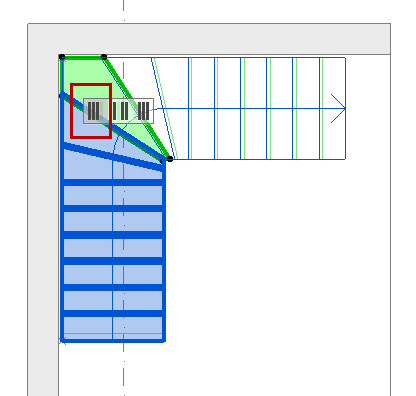

  • все Проступи/Подступенки сегмента, расположенные ниже уже выбранного элемента;
  • все Проступи/Подступенки сегмента Лестницы.




В режиме 2D-редактирования Подступенки отображаются одной линией. Наведите курсор на эту линию, в затем нажмите клавишу Tab, чтобы выбрать Подступенок.

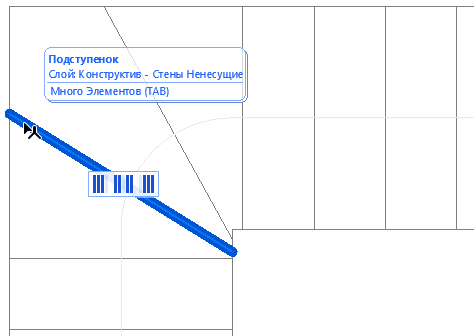

Выбор Подступенка (Линии) в Режиме 2D-редактирования

Управление Отображением Среды

Команда "Среда" позволяет скрыть или отобразить все остальные элементы модели. Для элементов окружающей среды модели отображаются информационные метки, но в режиме Редактирования можно редактировать только компоненты выбранной Лестницы.

Прим.: Если курсор не позиционируется по ребрам элементов окружающей среды, то следует активировать маркер Показа Контуров в диалоге Вид > Параметры 3D-вида > Стили 3D.

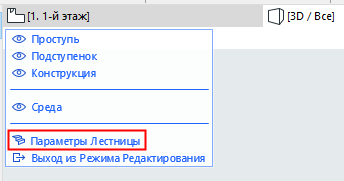

Доступ к Параметрам Лестницы в Режиме Редактирования

Чтобы отредактировать настройки Лестницы на уровне Системы, не выходя из режима Редактирования, воспользуйтесь командой Параметры Лестницы, расположенной в нижней части Панели Режима Редактирования.
