Консольные Конструкции Маршей и Площадок

Данные параметры становятся доступны при выборе Консольных Конструкций Маршей и/или Площадок.

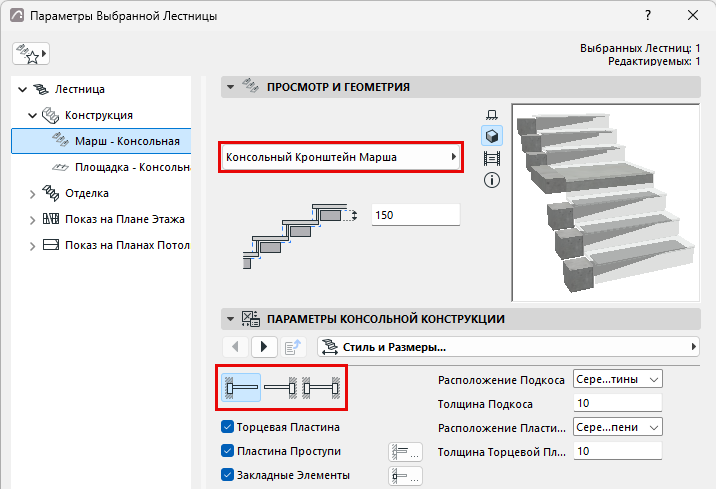

Выберите тип Компонента Консоли, например, Консольный Кронштейн или Блок.

Воспользуйтесь панелью Параметров Консоли для настройки выбранной конструкции:

  • Расположение консолей слева, справа или по обеим сторонам Лестницы.
  • Добавление Пластин Проступей.


Воспользуйтесь Режимом Редактирования, чтобы добавить дополнительные Закладные Элементы для Маршей или Площадок, как это показано ниже:

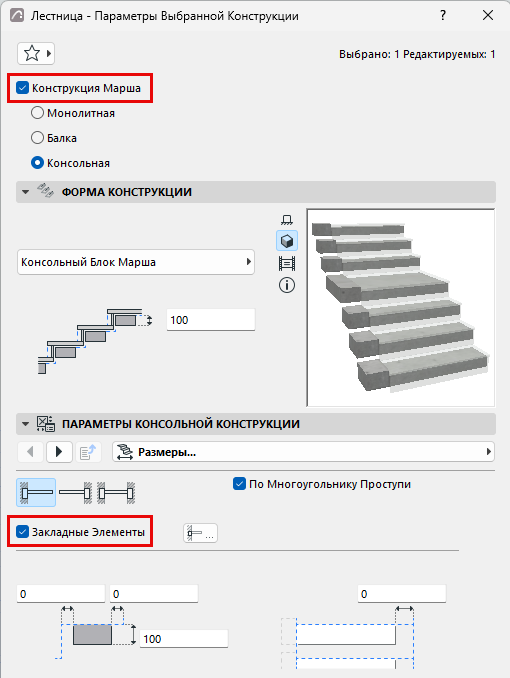

Рис. 1. Добавление Закладных Элементов для консольного марша (выбор и изменение Конструкции Марша в Режиме Редактирования)

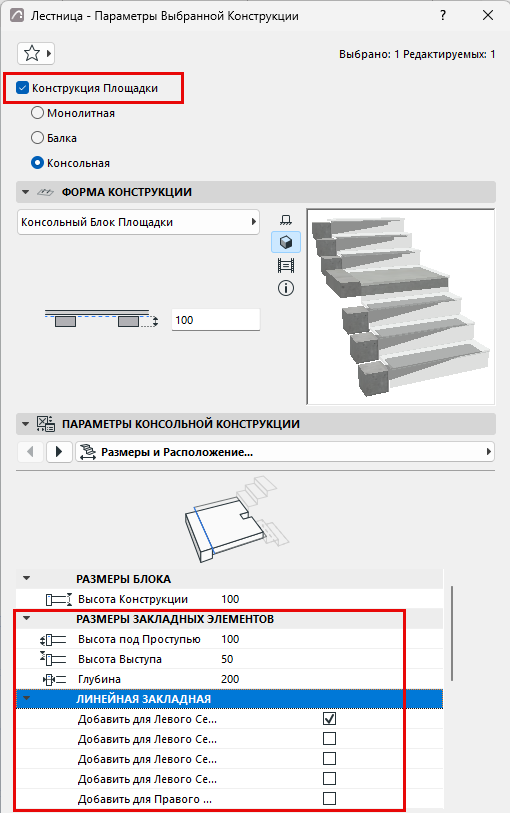

Рис. 2. Добавление Линейных Закладных для консольного сегмента Площадки (выбор и изменение Конструкции Площадки в Режиме Редактирования)

Выберите для компонентов варианты Ядро/Отделка/Другое

В разделе Отображение диалога Параметров настройте компоненты как Ядро/Отделка/Другое. (Чтобы настроить компоненты по отдельности, деактивируйте маркер "Одинаковые Типы Компонентов".)

Такая настройка типов компонентов позволяет управлять их отображением при помощи функции Неполного Показа Конструкций. Например, чтобы отображать только конструктивные координационные виды, выберите вариант "Только Ядро" в параметре Неполного Показа Конструкций текущего вида. В результате будут скрыты компоненты лестницы, настроенные как "Отделка" или "Другое".

Неполный Показ Конструкций компонентов лестницы поддерживается в видах на основе 3D-модели (например, в Разрезах). На Планах Этажей и Планах Потолков лестницы отображаются в виде символов, и функция Неполного Показа Конструкций на них не влияет.
Прим.: Типы профилированных компонентов настраиваются в Менеджере Профилей.
