Специальные Подэлементы Лестниц и Ограждения

В состав Лестниц и Ограждений входят подэлементы GDL. В диалогах Параметров элементов и компонентов доступно множество этих подэлементов. Для каждого подэлемента GDL можно настроить Строительный Материал и/или Специальный Профиль.

Собственные подэлементы можно создать путем моделирования и сохранения специальных Библиотечных Элементов.

Для получения дополнительно информации об этой функции см. Создание Специальных Библиотечных Элементов и Компонентов.

Эта функция позволяет создавать специальные Проступи и Подступенки Лестниц или Панели и Опоры Ограждений.

Ниже приведено несколько примеров создания подэлементов.

Создание Специальной Проступи Лестницы

  1. Выберите Лестницу и активируйте режим ее Редактирования.

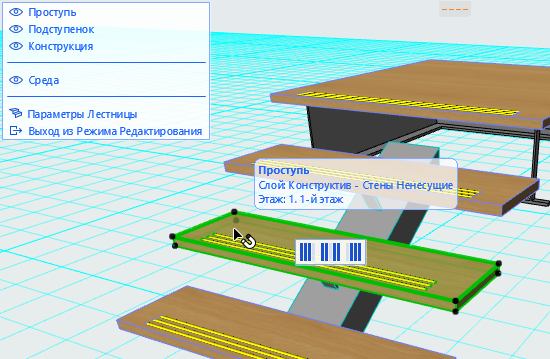

  2. Выберите Проступь.

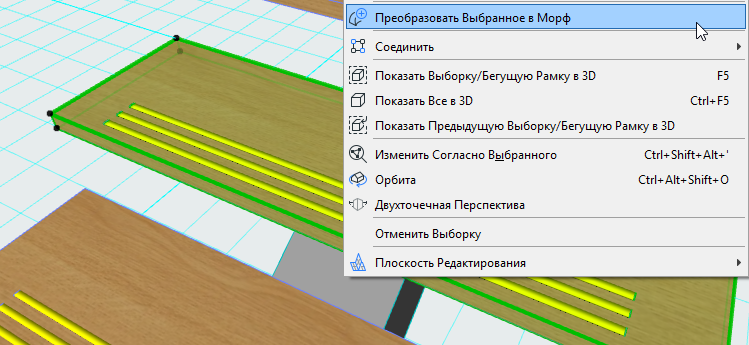

  3. При помощи контекстного меню воспользуйтесь командой Преобразования Выбранного в Морф. Теперь выбранный подэлемент является Морфом, а не частью Лестницы.
    Прим.: Можно также просто создать любой элемент Морф, не преобразуя существующую Проступь в Морф.

  4. Деактивируйте режим Редактирования.

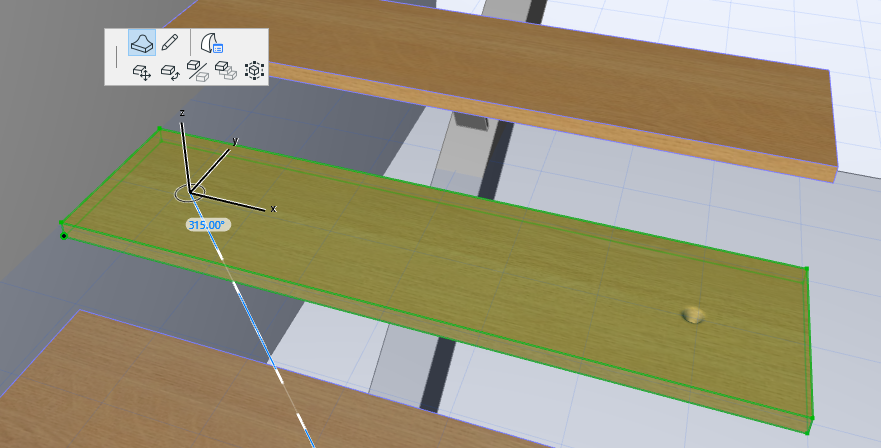

  5. Отредактируйте Морф, например, добавив углубления в Проступи.

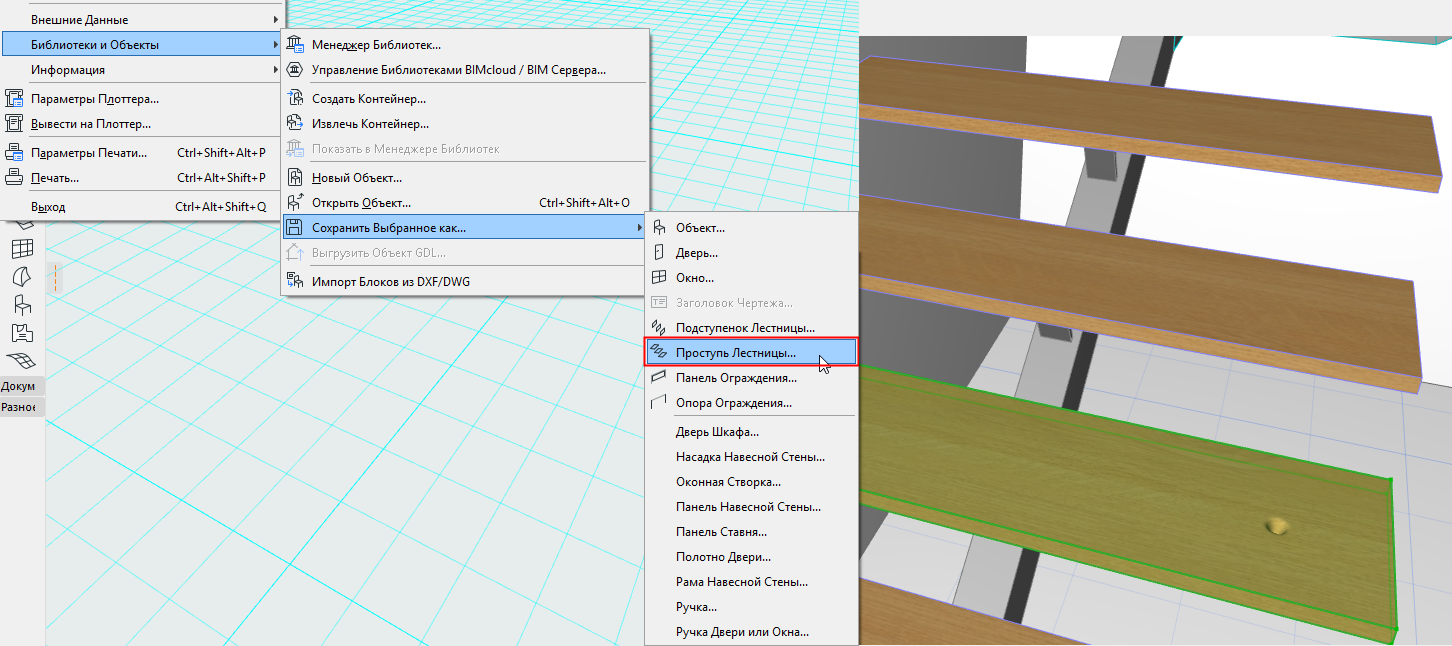

  6. Выбрав Морф, воспользуйтесь командой меню Файл > Библиотеки и Объекты > Сохранить Выбранное как...

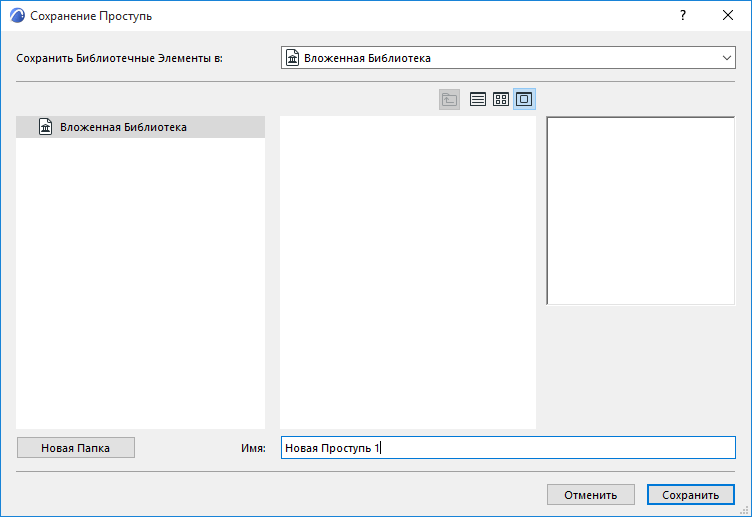

  7. Из списка подтипов выберите Проступь Лестницы и сохраните ее во Вложенной Библиотеке.

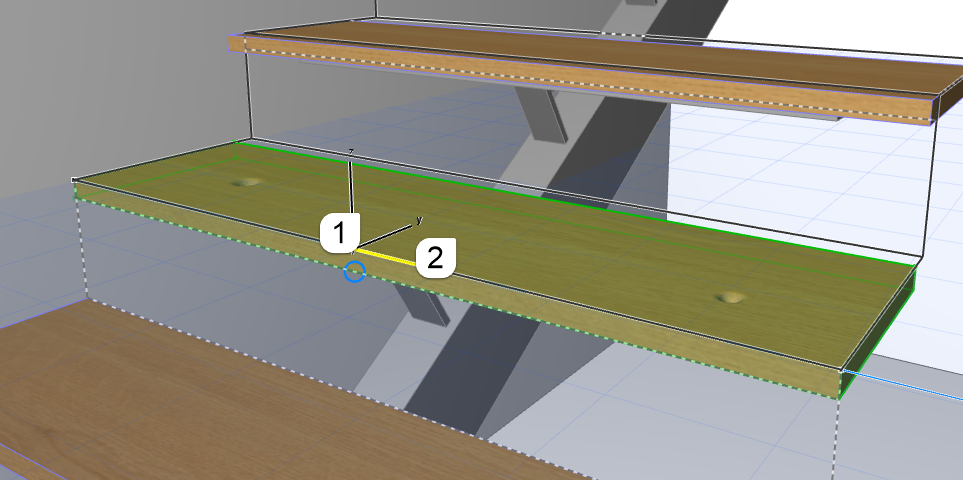

  8. Функция обратной графической связи позволит задать ориентацию объекта Проступи:
    • Сделайте щелчок в центральной точке верхнего переднего ребра Проступи (без выступа).
    • Вторым щелчком мыши на том же ребре укажите его расположение по горизонтали.


      Сделайте щелчок в центральной точке и в любой другой точке ребра Проступи

  9. Выберите Лестницу и откройте Параметры Проступи.

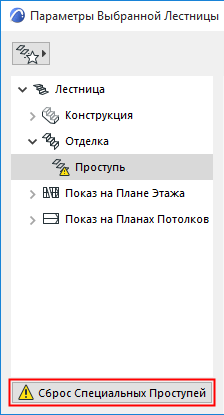

  10. В диалоге отображается уведомление о специальной Проступи, так как преобразованная в Морф Проступь сейчас отсутствует. Нажмите кнопку Сброса Специальных Проступей.

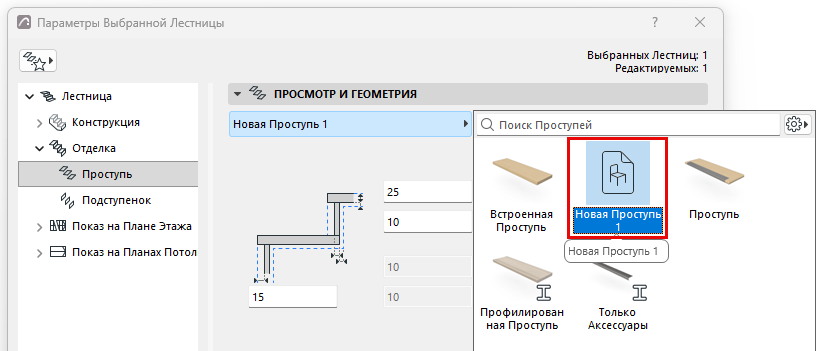

  11. Новая специальная Проступь появится в выпадающем списке: Выберите из выпадающего списка созданную Проступь, чтобы применить ее для всей Лестницы.


Смотреть видео
