Лестницы не ассоциируются с прочими 3D-элементами. Чтобы соединить Лестницу с Перекрытием или Стеной, воспользуйтесь Операциями Твердотельного Моделирования.
Однако вы можете воспользоваться диалогом Параметров Лестницы (страницей Конструкция Марша), чтобы:
настроить Окончания конструкций Лестницы;
создать соединения Маршей и Площадок Лестницы. Эти соединения применяются в пределах только одной Лестницы.

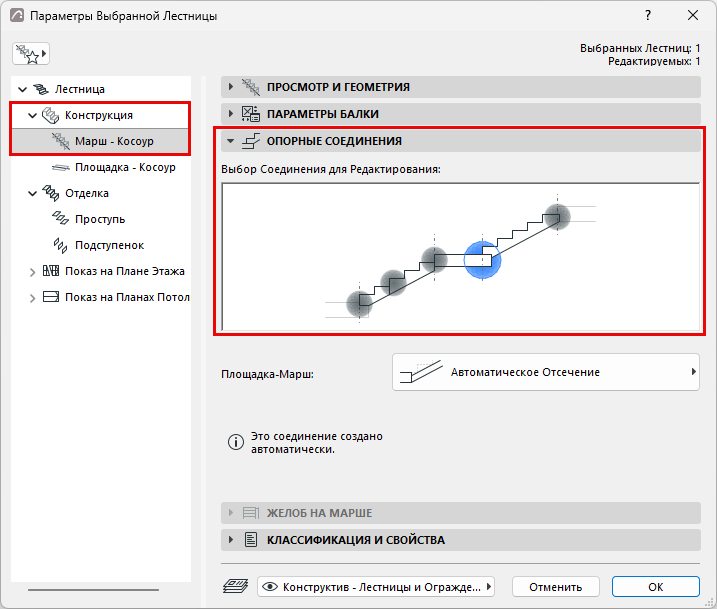

Чтобы настроить Окончания и Соединения Лестницы, откройте вкладку Параметров Конструкции Марша и воспользуйтесь панелью Опорных Соединений. Эта панель доступна как в диалоге Параметров Лестницы (Конструкция Марша), так и в диалоге Параметров Конструкции Марша, выбранной в режиме Редактирования.
Здесь можно настроить следующие типы соединений Маршей и Площадок:
Марш-Начало
Марш-Окончание
Марш-Площадка
Площадка-Марш
Марш-Марш

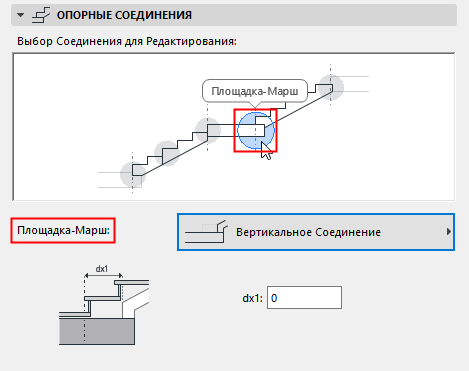

В окне предпросмотра сделайте щелчок на том соединении, которое хотите отредактировать.
Из выпадающего списка выберите нужный тип Соединения. Набор доступных типов зависит от выбранного соединения конструкций.

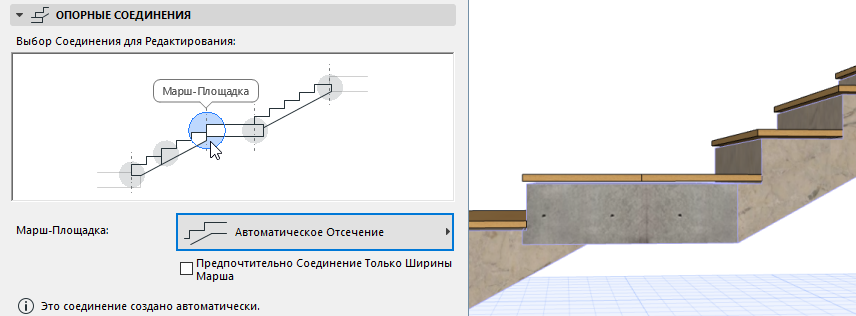

Автоматические соединения не требуют никаких дополнительных настроек.Рис. 1. Соединение Марш-Площадка: Автоматическое Отсечение

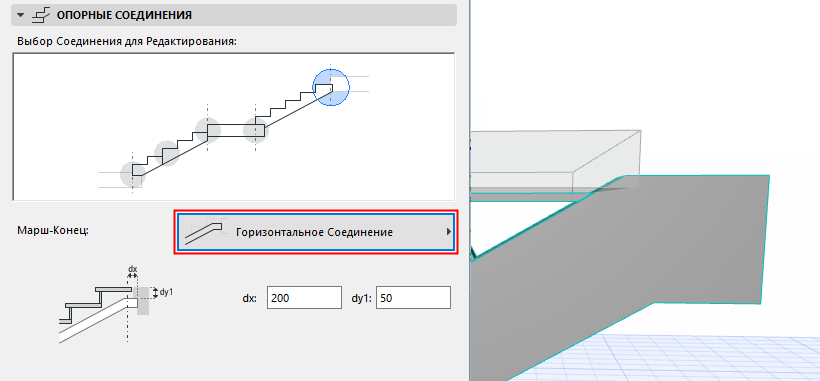

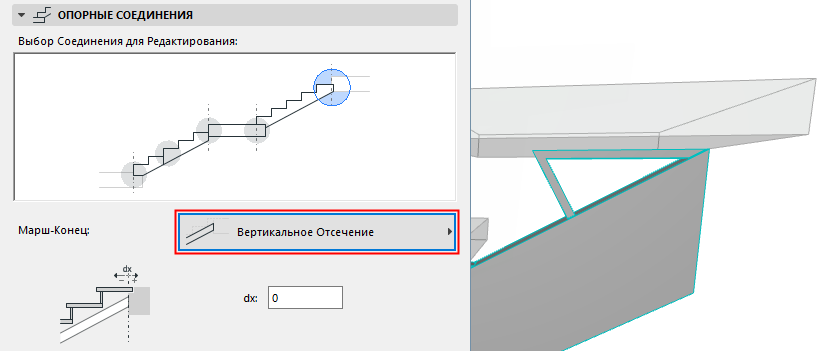

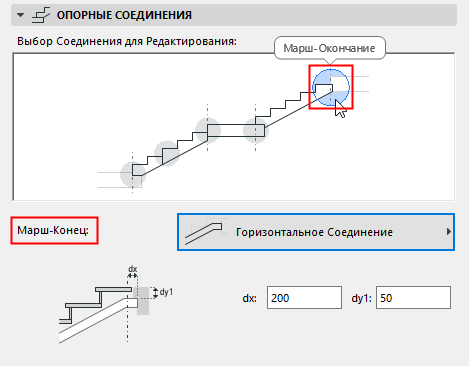

Окончания Косоуров Маршей: По Горизонтали и Вертикали

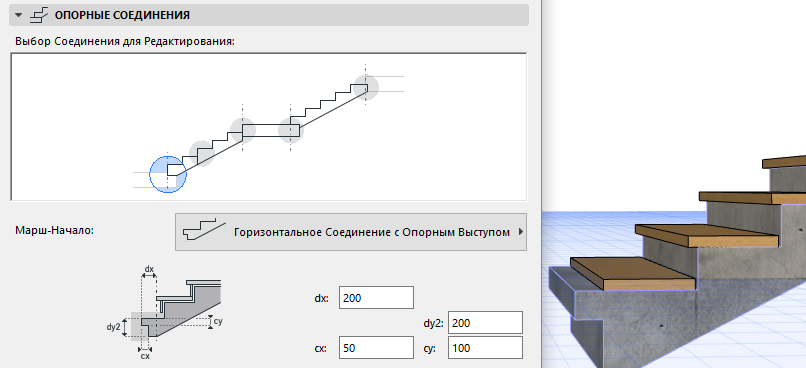

Рис. 2. Окончание Монолитного Марша: Горизонтальное Соединение с Опорным Выступом

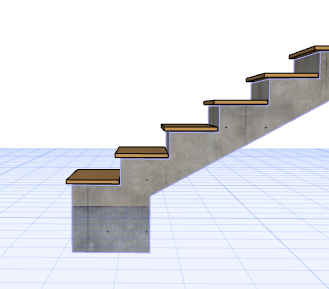

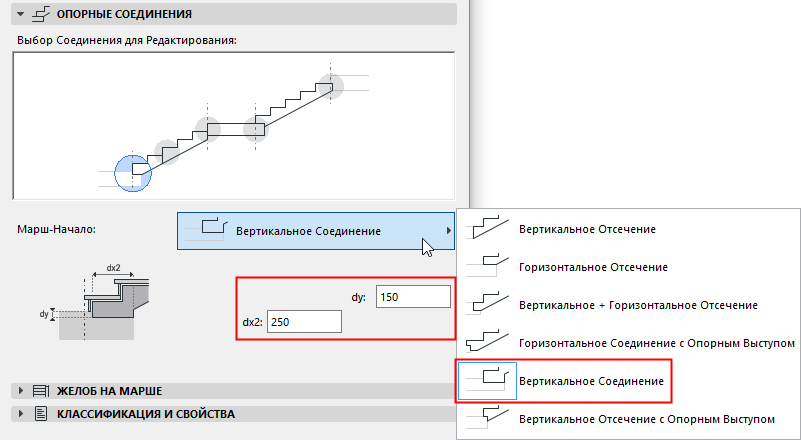

Окончание Монолитного Марша: Вертикальное Соединение

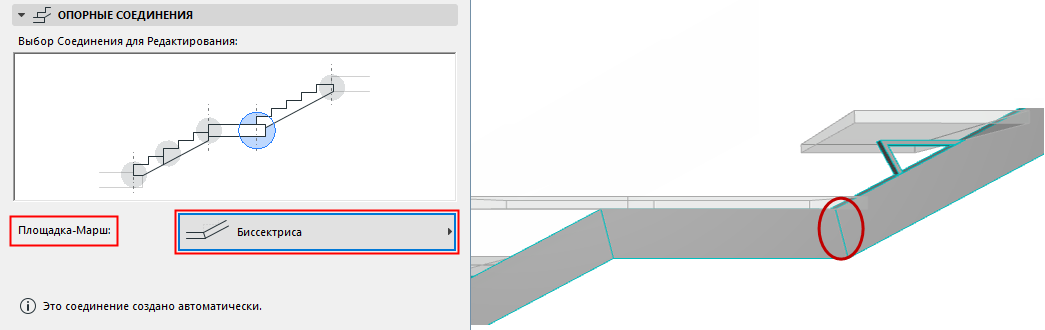

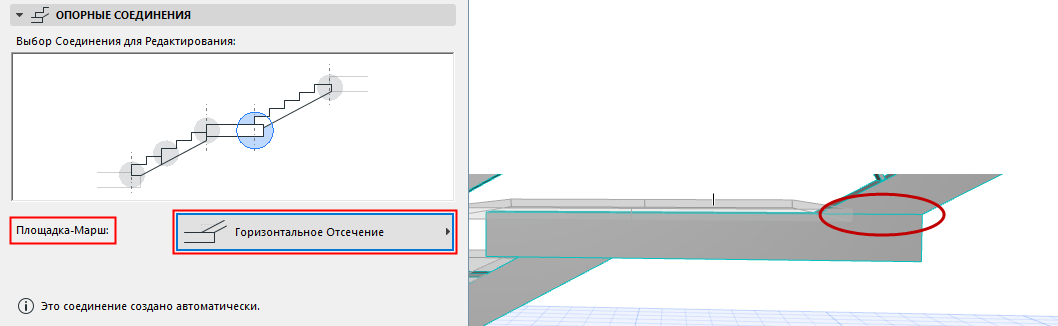

Рис. 3. Соединение Марш-Площадка: Биссектриса Рис. 4. Соединение Марш-Площадка: Горизонтально
Следующим типом соединения можно воспользоваться, чтобы создать пространство, например, для Колонны:

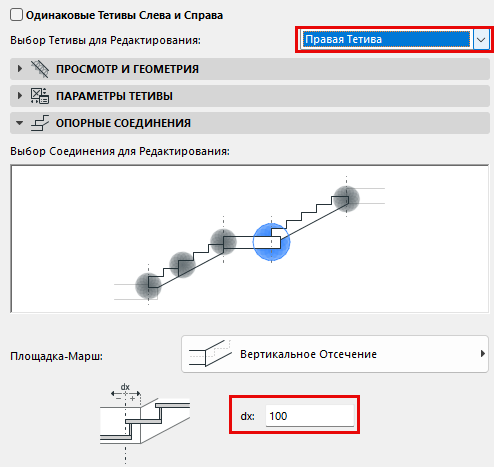

Соединение Тетив Марша и Площадки: Настройка Вертикального Отсечения
