Прим.: Настройки распределения образца действуют в пределах Сегмента. Для переноса образца на другие Сегменты (не прерывая его в Вершинах) см.: Продолжение Образца в Параметрах Вершины.
Распределение Образца и Расположение

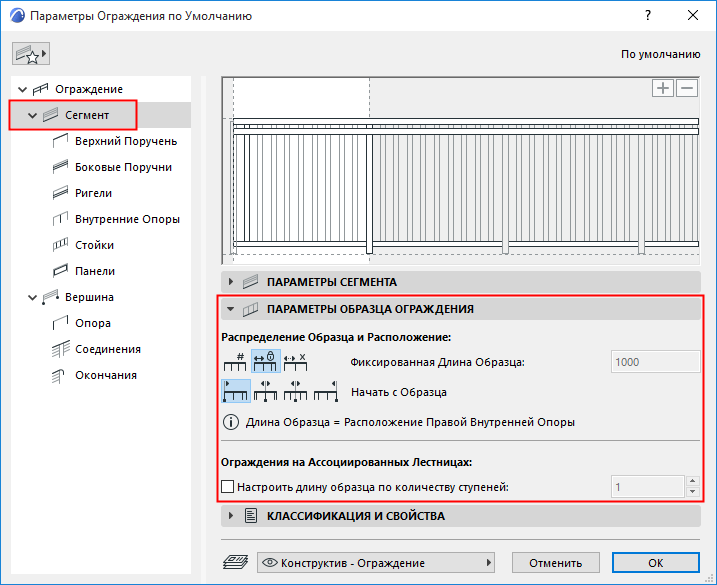

Выберите один из трех вариантов Распределения Образца:

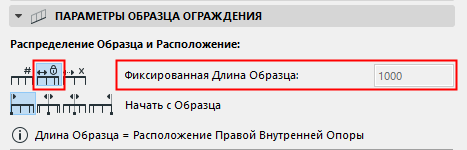

Фиксированная Длина Образца: Образец будет распределяться по Сегменту с сохранением своей длины. В конце Сегмента образец будет обрезан.
Выбор этого варианта не позволяет изменять длину образца.

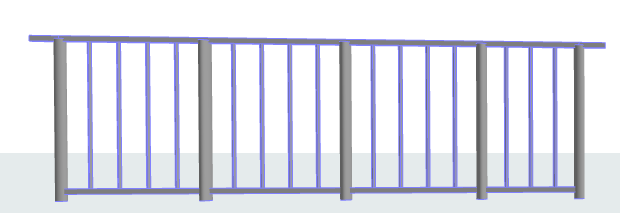

Рис. 1. Фиксированная Длина Образца (В конце Сегмента образец отсекается)
В этом случае Длина Образца не может быть отредактирована здесь, так как она определяется расположением крайней правой Внутренней Стойки в Редакторе Образца.

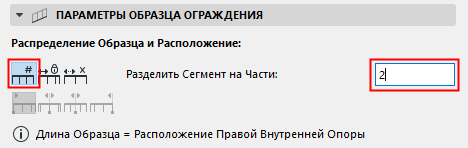

Разделение Сегмента на Части: Введите количество частей Сегмента (например, 2). Длина Сегмента будет изменена в соответствии с количеством частей.
При выборе этого варианта длина образа и шаг Стоек могут меняться.
Внутренние Опоры также могут оказаться перемещены. Для сохранения расположения Внутренних Опор (при изменении размеров Образца) заблокируйте значение параметра Расстояния от Предыдущей на странице Внутренних Опор. (См. Параметры Внутренней Опоры (Инструмент Ограждение) .

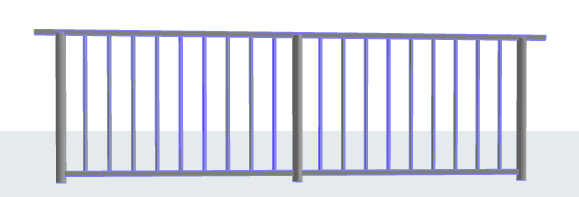

Рис. 2. Сегмент, Разделенный на две Части (Изменение Длины Образца)

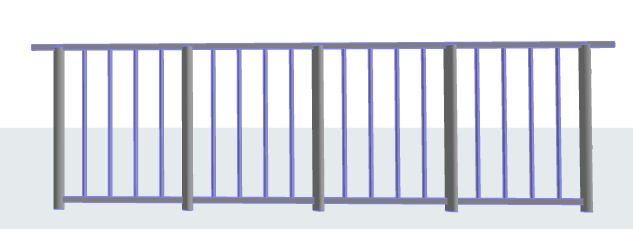

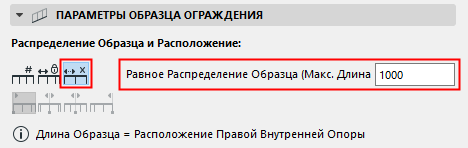

Равное Распределение Образца: Образец равномерно распределяется по длине Сегмента. Длина Образца меняется, а сам образец не отсекается в конце Сегмента. Задайте максимальную Длину Образца. Рис. 3. Равное Распределение Образца вдоль всего Сегмента (Изменение Длины Образца)
Прим.: При использовании этого варианта изменение размеров Образца не отражается на шаге Стоек. Шаг Стоек задается на странице Параметров Стоек (см. Панель Параметров Стойки ).
