Выбор Морфа

Морфы образуются наборами подэлементов (граней и ребер).

Выбор Всего Морфа

  • Щелкните на любой части Морфа, чтобы выбрать весь элемент (включая его подэлементы).

Выбранный Морф содержит только одну узловую точку, определяющую его высотную отметку; но все остальные вершины/углы также можно редактировать.


  • Обратите внимание на Инфо-Метку, в которой перечисляются все подэлементы, составляющие выбранный Морф.

Выбор элементов внутри области приводит к выбору всего Морфа.

Выбор Подэлементов Морфа

Нажмите и удерживайте клавиши Ctrl+Shift, чтобы временно активировать режим Выбора Подэлементов Морфа (ребер или граней). При этом курсор окрашивается в белый цвет, указывающий на режим Выбора Подэлементов.



При нажатых клавишах Ctrl + Shift:

  • предварительное выделение цветом упрощает выбор подэлементов.
  • Нажатие клавиши Tab приводит к циклическому переключению предварительно выбранных подэлементов.

При выборе подэлемента все команды Локальной Панели действуют только для данного подэлемента.

Например, активация команды Перемещения приводит к перемещению выбранной грани (и примыкающих к ней подэлементов), а не к перемещению всего элемента Морфа.

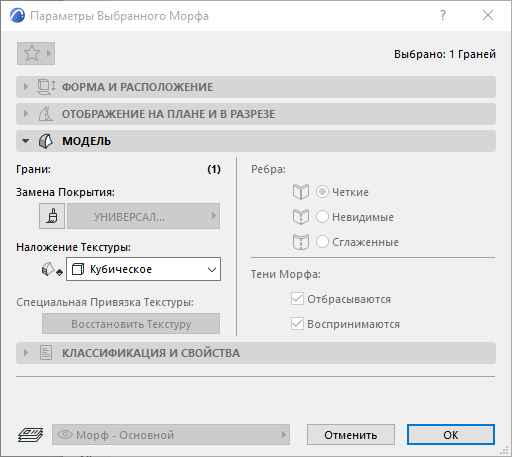

Выбор подэлементов также отражается в Информационном Табло и в диалоге Параметров Выбранного Морфа.




Выбор Подэлементов по Умолчанию

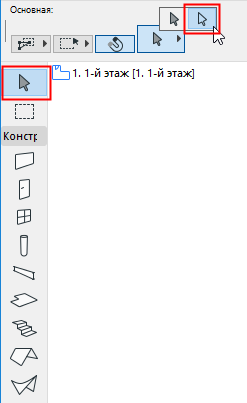

В процессе редактирования Морфа вам может потребоваться выбрать его подэлементы (граней и ребер). Для этого следует активировать для инструмента Указатель режим Выбора Подэлементов.

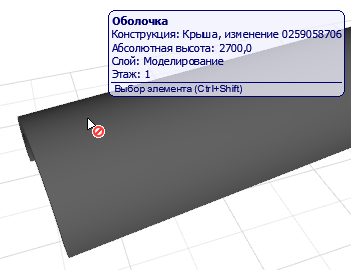

В этом режиме можно выбрать только подэлементы Морфа. При наведении курсора на элемент другого типа появляется значок, указывающий на невозможность выбора элемента. В этом вы можете нажать клавиши Ctrl + Shift, чтобы временно переключить режим выбора элементов.



Во время действия режима Выбора Подэлементов сохраняется обычная логика выбора: подэлемент выбирается щелчком на ребре или грани, а выбор всего Морфа осуществляется при нажатии клавиш Ctrl+Shift.

Изменение Клавишной Команды Выбора Подэлементов

Изменить сочетание клавиш, временно переключающих режим выбора элементов/подэлементов Морфов, можно на странице Клавишные Команды, находящейся в диалоге Окружающей Среды.
