Создание 2D-морфа

Нажмите в Панели Инструментов кнопку Инструмента Морф и выберите в Информационном Табло нужный геометрический вариант.

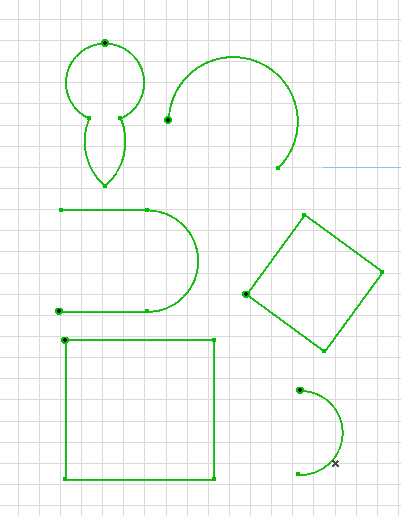

Следующие геометрические варианты позволяют создавать 2D-линии, полилинии, дуги и замкнутые многоугольники на Плане Этажа и в 3D-окне:

• Многоугольная
• Прямоугольник и Повернутый Прямоугольник
• Дуга - По Центру и Радиусу
• Дуга - По Трем Точкам

Процесс построения этих элементов ничем не отличается от работы с обычными чертежными 2D-инструментами.

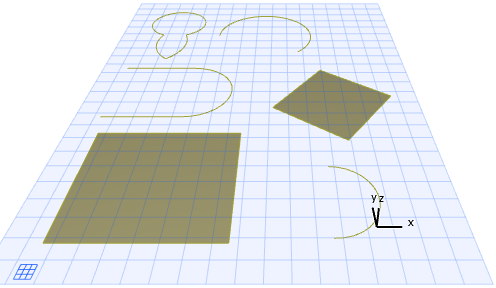

В результате происходит создание граней или линий Морфов, отображаемых в 3D-окне, но не имеющих некоторых геометрических характеристик (например, толщины). Эти 3D-линии и поверхности можно использовать для создания эскизов в 3D-окне.

Повернутый Прямоугольник

Геометрический вариант Повернутый Прямоугольник позволяет создать прямоугольный Морф в любой плоскости пространства.

1. В 3D-окне выберите геометрический вариант Повернутый Прямоугольник.
2. Двумя щелчками начертите первую сторону прямоугольника. Вы можете начертить ее на любой плоскости в пространстве.
3. Еще одним щелчком укажите противоположный угол прямоугольника. При этом вы можете позиционировать курсор в любой точке пространства.
