Основы Редактирования Морфов: Смещение Ребер Морфа


  1. Выберите Морф и сделайте на нем щелчок мышью.
  2. Сделайте щелчок на любом ребре и активируйте в Локальной Панели команду Смещения Ребра.
  3. Переместите курсор или измените ориентацию Плоскости Редактирования. Выбранное ребро и смежные с ним грани будут перемещены вдоль Плоскости Редактирования.

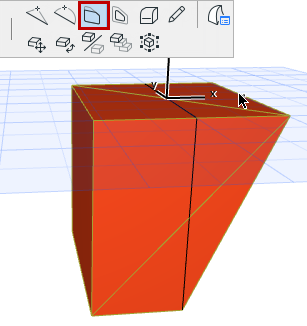

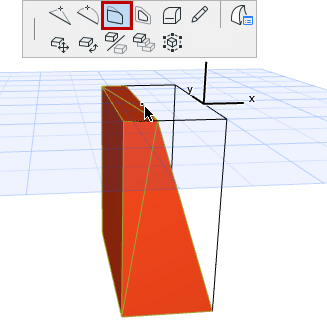

    OffsetMorphEdge.png     OffsetMorphEdge2.png

  4. Щелчком мыши завершите операцию.

Смещение Всех Ребер Морфа

  1. Выберите Морф и сделайте на нем щелчок мышью.

  2. Сделайте щелчок на любом ребре и активируйте в Локальной Панели команду Смещения Всех Ребер.
  3. Переместите курсор или измените ориентацию Плоскости Редактирования (при этом ориентация Плоскости Редактирования должна совпадать с ориентацией одной из двух граней, смежных с выбранным ребром). В результате будут смещены все ребра грани, образуемой выбранным ребром и совпадающей с Плоскостью Редактирования.
  4. Щелчком мыши завершите операцию.

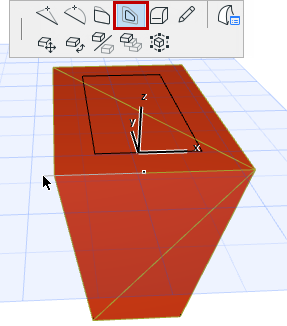

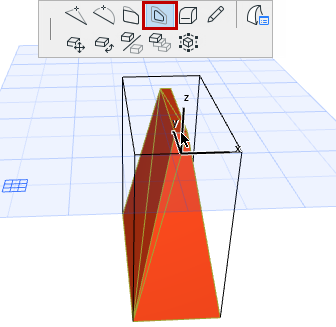

    OffsetAllMorph1.png     OffsetAllMorph2.png

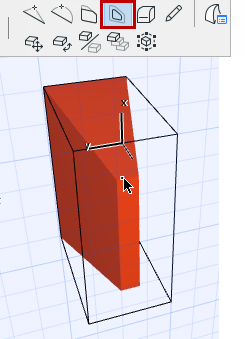

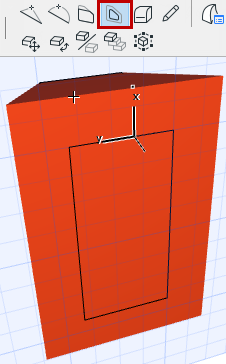

    OffsetAllMorph3.png     OffsetAllMorph4.png
