Основы Редактирования Морфов: Криволинейное ребро

  1. Выберите Морф и сделайте на нем щелчок мышью.

  2. Сделайте щелчок на том ребре, которое требуется искривить, и активируйте в Локальной Панели команду Криволинейное Ребро.
  3. Переместите курсор или измените ориентацию Плоскости Редактирования. Выбранное ребро и прилегающие к нему грани будут искривлены вдоль выбранной Плоскости Редактирования.

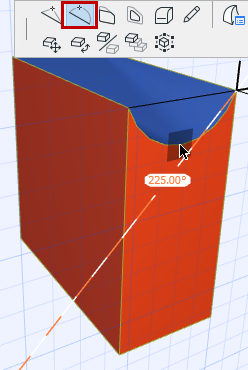

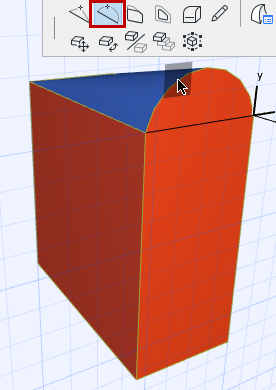

    CurveMorphEdge1.png     CurveMorphEdge2.png

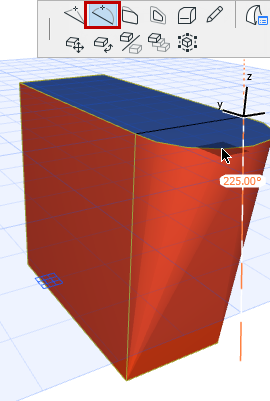

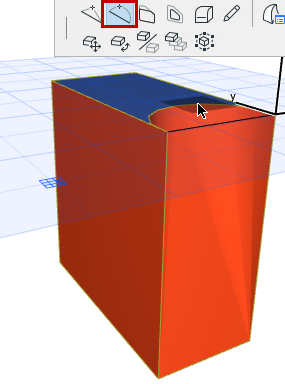

Ниже приведен пример выполнения этой же операции при измененной ориентации Плоскости Редактирования:

CurveMorphEdge3.png     CurveMorphEdge4.png
