Преобразование Морфов: Сглаживание и Объединение Граней

Данная команда предназначена для скругления ребер и углов Морфа одним щелчком мыши.

Сглаживание Нетвердотельных Морфов

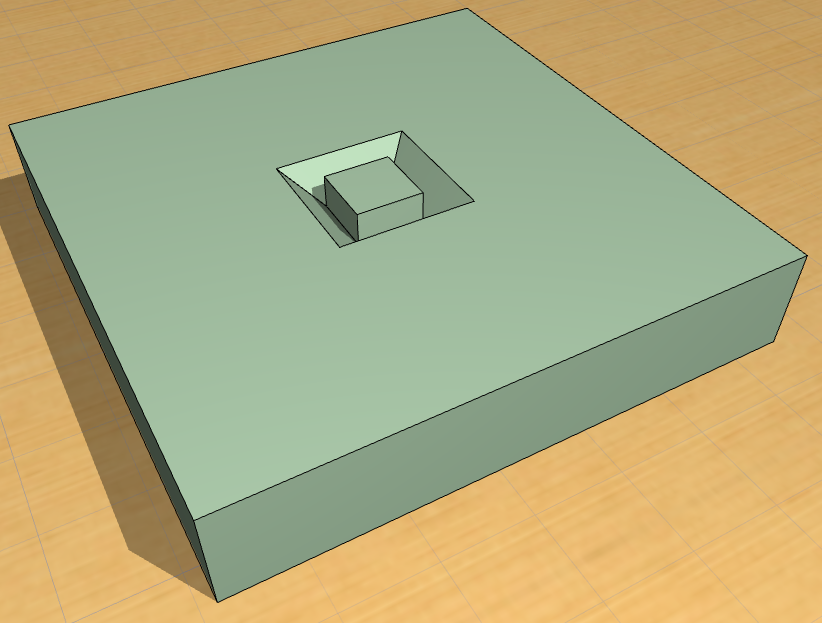

Предположим, вам требуется сгладить и объединить грани подобного нетвердотельного Морфа.



Чтобы выполнить эту операцию:

  1. Выберите Морф или его подэлемент.
  2. Воспользуйтесь командой меню Конструирование > Изменить Морф > Сгладить и Объединить Грани.
  3. В результате будет открыт диалог Сглаживания и Объединения Граней.

    Поскольку выбранный (нетвердотельный) Морф имеет внешние границы (ребра, не соединенные ни с какими гранями), вы можете выбрать следующие варианты:

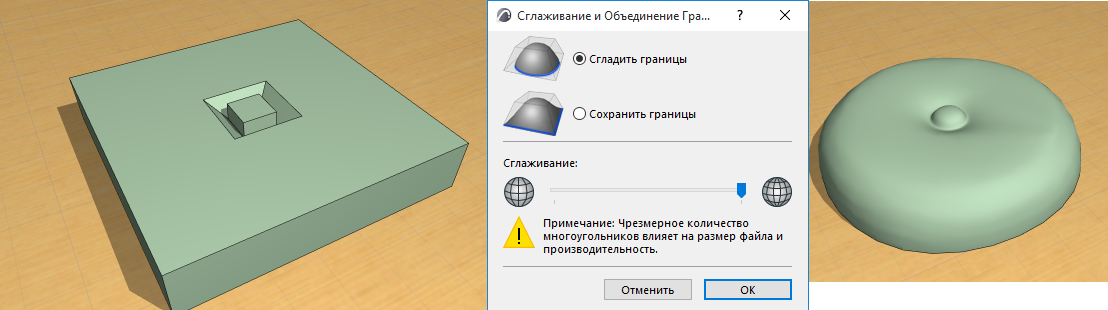

  • Сгладить границы - в этом случае внешние ребра выбранного элемента или подэлемента тоже будут сглаживаться:

  • Сохранить границы - в этом случае выполняется сглаживание только внутренних ребер элемента или подэлемента, а внешние ребра не меняются.
  • Сглаживание: Положение этого регулятора определяет уровень сглаживания. Следует учитывать, что применение высокого уровня сглаживания для сложных Морфов или большого количества отдельных Морфов увеличивает количество многоугольников, формирующих криволинейные поверхности. Это приводит к увеличению размеров модели и снижению производительности.

Сглаживание Твердотельных Морфов

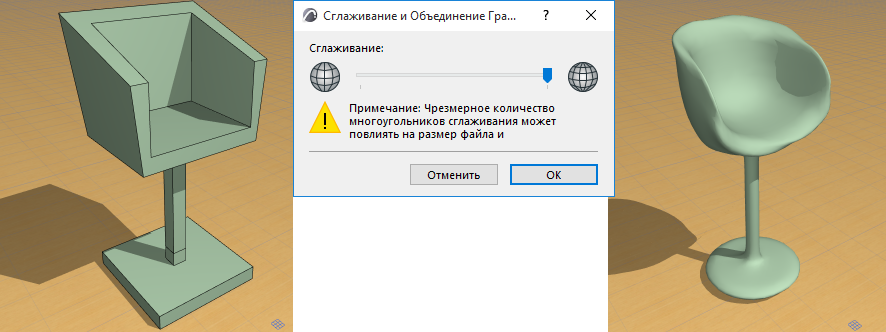

Твердотельные Морфы не имеют внешних границ, поэтому сглаживание выполняется для всех подэлементов:
