Тип Ребра Морфа: Четкое, Невидимое, Сглаженное

  • Четкие ребра Морфов доступны для выбора и редактирования.
  • Невидимые ребра - это обычные четкие ребра, отображение которых было отключено вручную.
  • Сглаженные ребра генерируются автоматически в результате применения операций редактирования и сглаживания и создания криволинейных Морфов. По умолчанию эти ребра не отображаются и не могут быть выбраны.
  • Статус Сглаженного ребра можно задать вручную для объединения двух смежных граней.
  • Сглаженное ребро - это внутренний подэлемент, который разделяет сегментированные грани. Подобные грани отображаются как сглаженные и криволинейные (при визуализации и использовании Аппаратного ускорения).

    См. Объединение Граней Морфа для Достижения Эффекта Сглаживания: Использование Сглаженных Ребер.

Смотреть видео

Четкие и Сглаженные Ребра: Скрытая Геометрия Морфа

В процессе работы с Морфами вам может потребоваться изменить статус Сглаженных ребер, чтобы получить возможность их редактирования.

Чтобы активировать показ (и обеспечить возможность выбора) всех ребер, включая Сглаженные:

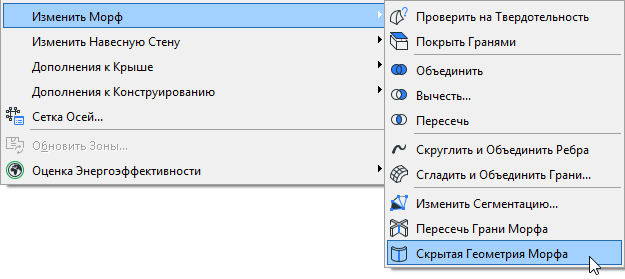

Воспользуйтесь командой меню Конструирование > Изменить Морф > Скрытая Геометрия Морфа.

EdgeType1.png   EdgeType2.png

Изменение Типа Ребра

Вы можете изменить тип любого выбранного ребра Морфа.

Для получения дополнительно информации об этой функции см. Объединение Граней Морфа для Достижения Эффекта Сглаживания: Использование Сглаженных Ребер.

  1. Выберите Морф или его ребра.
  2. Выберите нужный тип ребра (Четкое, Невидимое или Сглаженное), воспользовавшись:

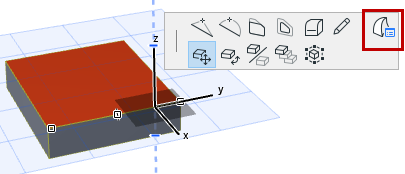

    • Информационным Табло или

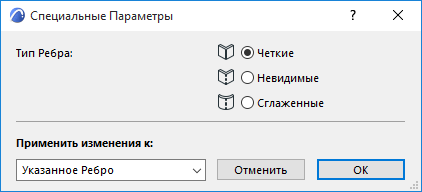

    • Командой Специальные Параметры Ребра, находящейся в Локальной Панели.

      CustomEdgePetPalette.png      CustomEdgeSettingsMorph.png

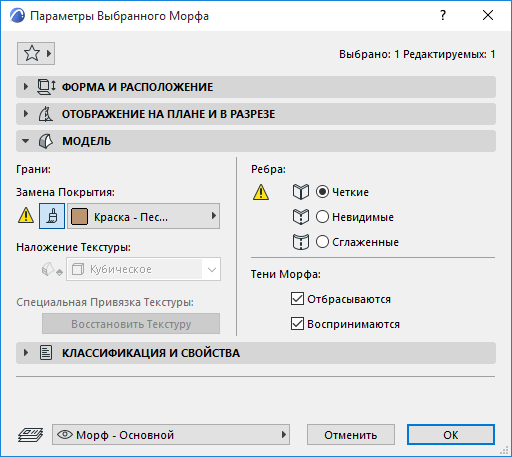

      Назначение ребру статуса, отличающегося от используемого по умолчанию, приводит к появлению соответствующего значка в панели Модель диалога Параметров Выбранного Морфа.


  3. Применить Изменения к: Настроив все необходимые параметры, выберите ребра, для которых будут применены изменения:
    Прим.: Этот параметр становится доступен в диалоге Специальных Параметров Ребра только в том случае, если был выбран весь элемент Морфа. При выборе одного или нескольких ребер изменения применяются только для выбранных элементов.
    • Указанное Ребро: Настройки будут применены только для того ребра, щелчок на котором активировал Локальную Панель.
    • Все Похожие Ребра: Настройки будут применены для всех ребер Морфа, использующих тот же изначальный тип, что и указанное ребро. Например, если вы изменяете тип "Четкого" ребра на "Невидимое", то все Четкие ребра Морфа станут Невидимыми.
    • Все Ребра: Выбранный тип будет применен для всех ребер Морфа.
  4. Для применения изменений нажмите кнопку OK.
