Исправление Ошибок Моделирования: Проверка Морфов на Твердотельность
Нетвердотельные Морфы
Нетвердотельными называются Морфы, содержащие ребра, не соединяющие две поверхности. Морфы, состоящие из отдельных ребер или поверхностей, также являются нетвердотельными.
В больших сложных моделях можно не заметить появление подобных элементов.
Это может вызвать следующие проблемы:
Исправление Нетвердотельных Морфов: Команда Преобразования в Тела
Для обнаружения и исправления ошибок моделирования выполните следующие действия:

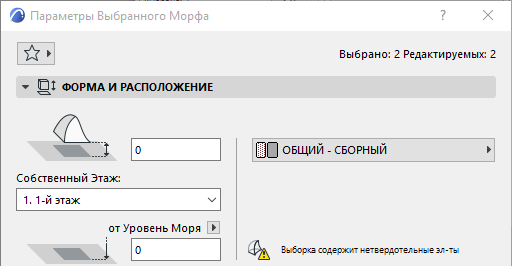

- Выберите один или несколько Морфов и проверьте их статус, отображаемый в Информационном Табло и в диалоге Параметров Выбранного Морфа.

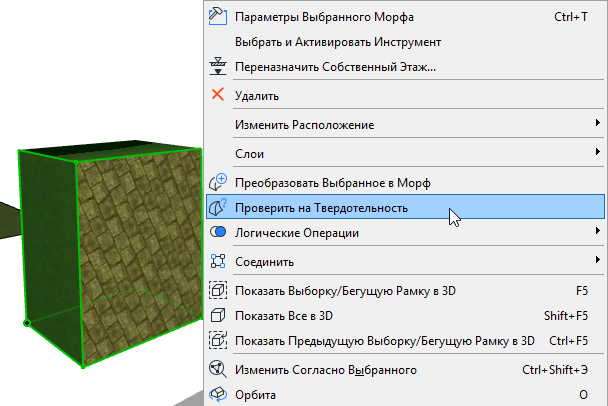

- Выберите Морфы, а затем воспользуйтесь командой Проверить на Твердотельность, присутствующей в контекстном меню и в меню Конструирование > Изменить Морф.

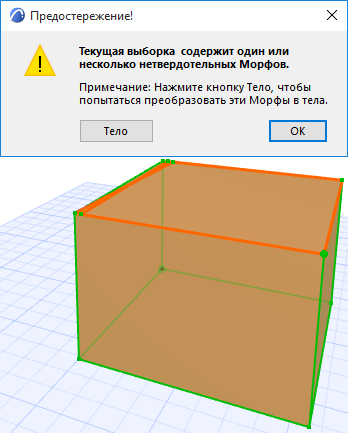

- Если любой из выбранных Морфов является нетвердотельным элементом, то появится предупреждающее сообщение, а сам Морф и его ребра будут выделены в модели (см. иллюстрацию ниже).
- Чтобы попробовать автоматически воссоздать недостающие грани, нажмите кнопку Тело.
Если команда Преобразования в Твердотельный Элемент не позволяет исправить ошибку

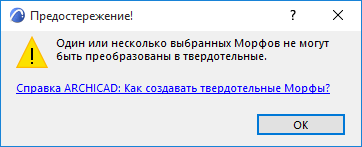

Если команда Преобразования в Твердотельный Элемент не позволяет автоматически исправить ошибку, то появляется предупреждающее сообщение.
При этом Морф и его ребра выделяются в модели.
Для устранения проблемы можно графически отредактировать Морф, добавив недостающие ребра.
- Воспользуйтесь командой Добавления Морфа (кнопка в локальной панели с изображением карандаша), чтобы создать нужные Ребра. При добавлении каждого нового Ребра программа автоматически пытается преобразовать Морф в твердотельный элемент.
- В некоторых случаях лучше всего начертить новое Ребро поверх прерывающегося существующего Ребра, чтобы автоматически создать Грани.
- Создав недостающие Ребра, выберите Морф и снова выполните Проверку Твердотельности, чтобы удостовериться в исправлении ошибки.
