Применение Ограниченных Отверстий для создания Ниш или Углублений

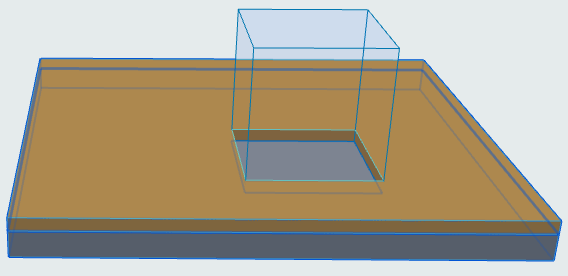

Ограниченные Отверстия можно применять, например, для создания Ниш в Стенах или Приямков в Перекрытиях.

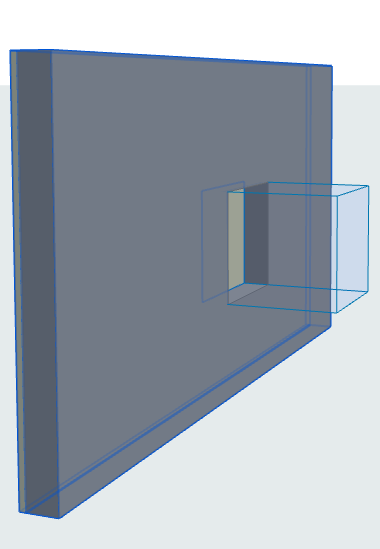

Ограниченное с одной стороны отверстие

  1. В диалоге Параметров Отверстия или в Информационном Табло выберите вариант Ограничено с одной стороны.

  2. Щелкните на том элементе, в котором требуется разместить отверстие.

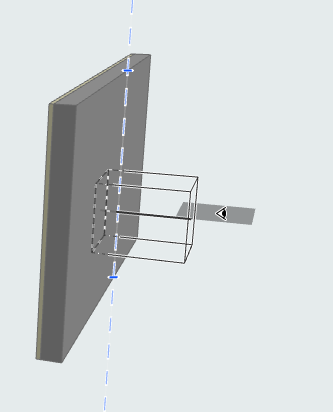

  3. Переместите принявший форму глаза курсор, чтобы отобразить варианты размещения (например, для выбора стороны стены относительно линии ее привязки).

  4. Сделайте щелчок для завершения операции. Ограничивающая Отверстие плоскость будет совпадать с линией/плоскостью привязки родительского элемента.

    LimitedOpening2.png   SlabRecess.png

Смещение Линии/Оси Привязки Родительского Элемента

Выполните одно из следующих действий:

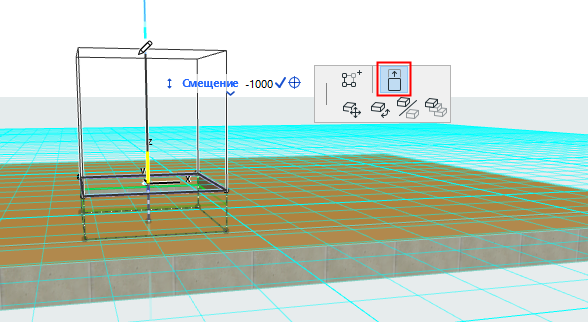

  • Нажмите в Локальной Панели кнопку Смещения относительно Плоскости Привязки.

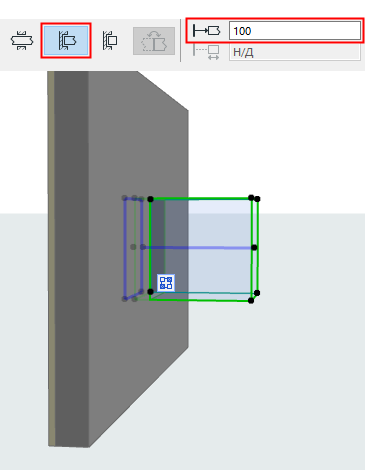

  • Задайте величину смещения в диалоге Параметров или в Информационном Табло

    OffsetOpeningGraphic.png      LimitedInfoOffset.png

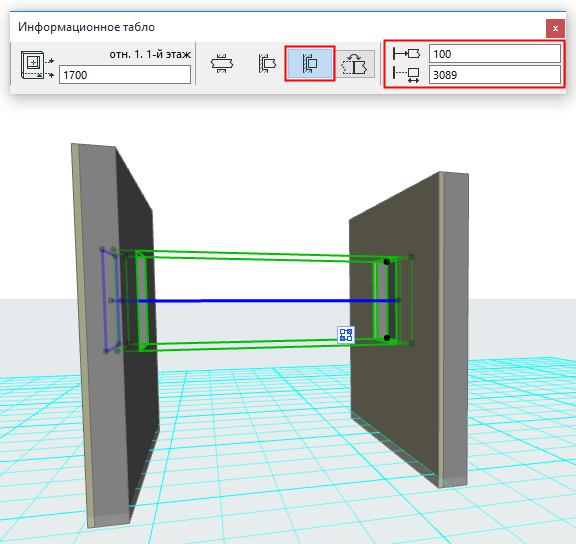

Ограниченное с двух сторон отверстие

  1. В диалоге Параметров Отверстия или в Информационном Табло выберите вариант Ограничено с обеих сторон.
  2. Можно дополнительно сместить Отверстие относительно линии/плоскости привязки родительского элемента (введите положительное или отрицательное значение в диалоге Параметров Отверстия или в Информационном Табло).
  3. Введите величину длины Отверстия или отредактируйте его графически.

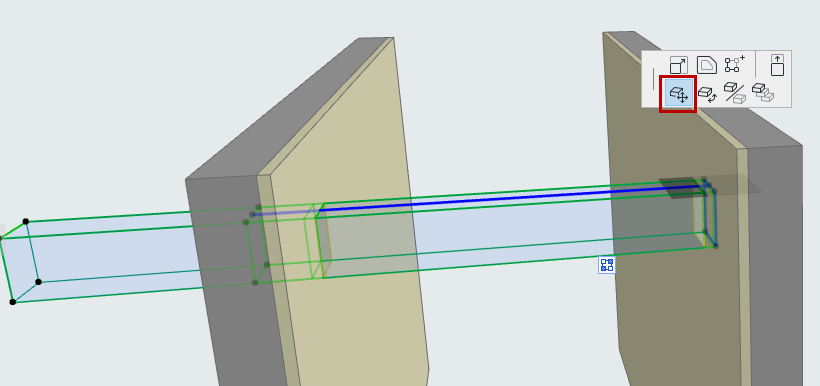

Перемещение Линии/Плоскости Привязки Отверстия

Для Отверстий, расположенных Вертикально или Горизонтально (но не для Выровненных отверстий), можно воспользоваться присутствующей в Локальной Панели командой Перемещения, чтобы изменить место расположения линии/плоскости привязки Отверстия.



Зеркальное Отражение Отверстий

Чтобы изменить направление ограниченного Отверстия, нажмите в диалоге Параметров Отверстия или в Информационном Табло кнопку Зеркально.
