Создание объекта этикетки

Команда Документ > Аннотация > Создать Этикетку позволяет сохранить область, ограниченную Бегущей 2D-рамкой в качестве параметрического Библиотечного 2D-элемента. Затем сохраненный объект можно размещать в видах Планов Этажей и Разрезов для добавления узлов и деталей.

Чтобы создать Этикетку:

1. Укажите область Бегущей Рамки в окне Плана Этажа.
2. Активируйте команду меню Документ > Аннотация > Создать Этикетку.

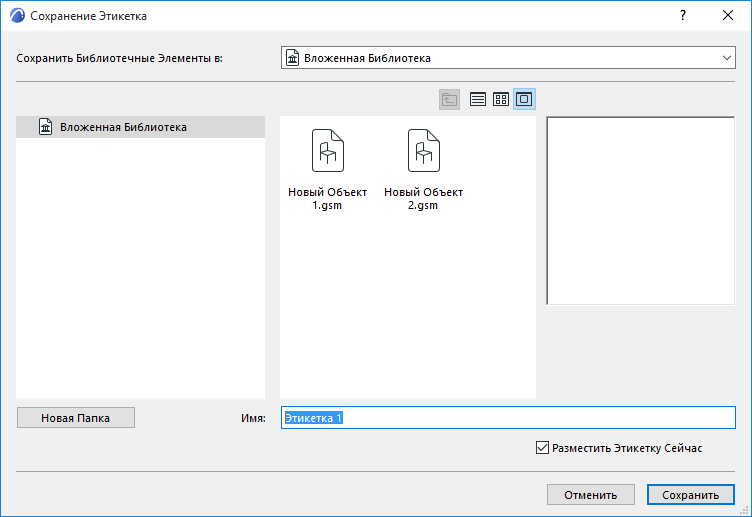

3. В открывшемся диалоге укажите место сохранения и введите имя объекта.
   Прим.: Если маркер Разместить Этикетку Сейчас активирован, то объект этикетки размещается в проекте автоматически.





   Прим.: Создаваемые таким образом объекты будут параметрическими и их поведение определяется специальным шаблоном в библиотеке проекта. Если этот шаблон отсутствует в загруженной библиотеке, то создаваемые этикетки уже не будут параметрическими. Если Шаблон Этикетки не обнаружен, то вы увидите соответствующее предупреждение, позволяющее продолжить процесс или отменить создание этикетки.
