Сохранение 2D-символов в качестве Объектов

2D-элементы, многократно размещаемые в проекте, можно сохранить в качестве объектов.

  1. При помощи 2D-инструментов (линии, тексты, штриховка и т.д.) начертите нужный 2D-символ.
  2. Вы можете добавить узловые точки в тех местах, где должно осуществляться позиционирование курсора.
  3. Добавьте в выборку все элементы 2D-символа.
  4. Воспользуйтесь командой меню Файл > Библиотеки и Объекты > Сохранить Выбранное как и выберите вариант  Объект.

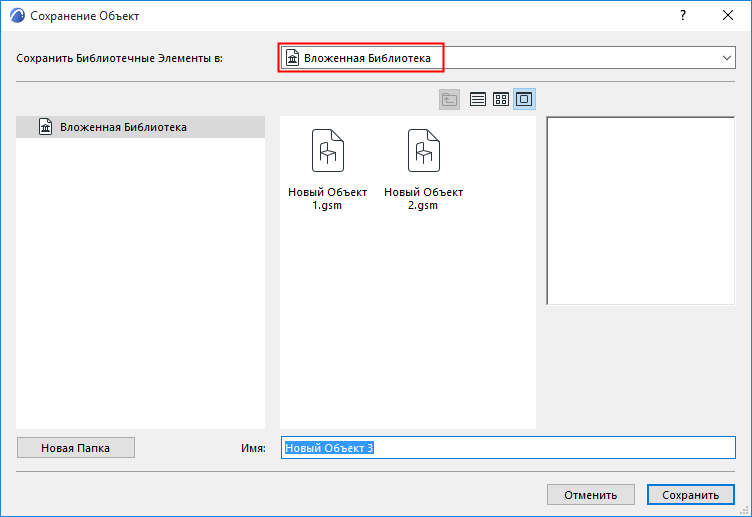

  5. В открывшемся диалоге Сохранения Объекта укажите имя и место сохранения объекта:
    • во Вложенной Библиотеке - этот вариант выбирается по умолчанию. Специальные объекты, предназначенные для использования только в конкретном проекте, рекомендуется сохранять во Вложенной Библиотеке.
    • в папке связанной библиотеки.
    • в добавленной в проект Библиотеке BIMcloud
      Прим.: В режиме Teamwork сначала необходимо зарезервировать папку Библиотеки BIMcloud.

      Вы также можете нажать кнопку Новая Папка, чтобы создать папку в выбранной библиотеке.


  6. Разместите этот объект с помощью инструмента Объект. Обратите внимание, что можно изменять размеры объекта, но при этом его изображение будет искажаться, так как он был создан как непараметрический.

    Для ознакомления с процедурой редактирования результирующих библиотечных элементов GDL см. Редактирование Пользовательских Библиотечных Элементов и Компонентов.
