Пример: Специальная рама или насадка навесной стены

Предположим, Вы хотите настроить профиль Вашей рамы навесной стены или добавить к ней специальную насадку. Выполните следующие шаги:

1. С помощью конструктивных элементов Archicad начертите специальную раму навесной стены на плане этажа или в 3D-окне.

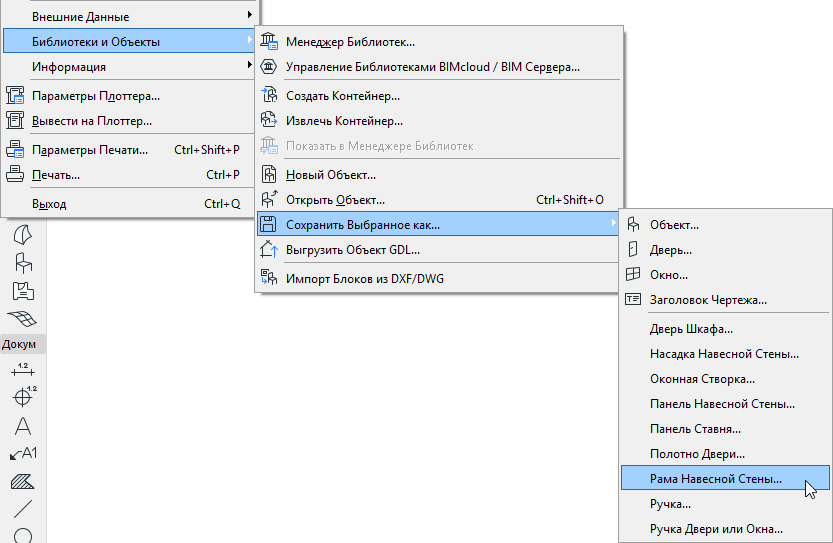

2. Выберите построенные элементы и выполните команду Файл > Библиотеки и объекты > Сохранить выбранное как > Рама навесной стены.

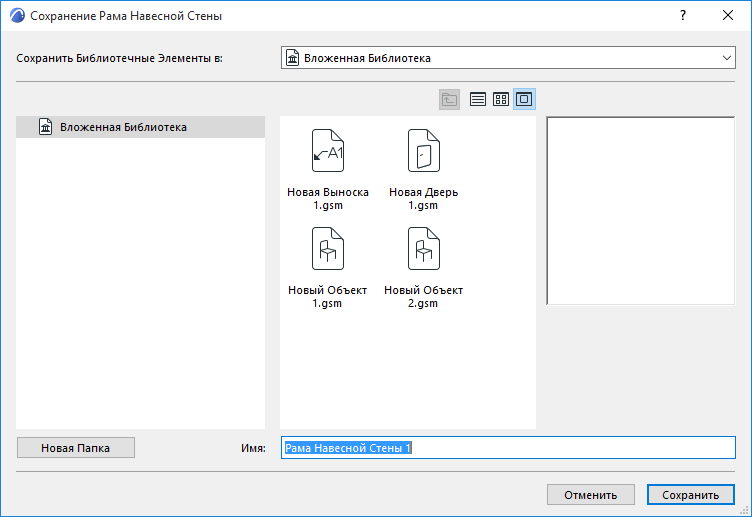

3. Открывается диалоговое окно сохранения рамы навесной стены.





4. Укажите имя и место сохранения нового библиотечного элемента:
   • во Вложенной Библиотеке - этот вариант выбирается по умолчанию. Специальные объекты, предназначенные для использования только в конкретном проекте, рекомендуется сохранять во Вложенной Библиотеке.
   • в добавленной в проект Библиотеке BIMcloud
     Прим.: В режиме Teamwork сначала необходимо зарезервировать папку Библиотеки BIMcloud.
   • в папке связанной библиотеки.

     Вы также можете нажать кнопку Новая Папка, чтобы создать папку в выбранной библиотеке.

5. Выберите навесную стену, раму которой Вы хотите изменить.

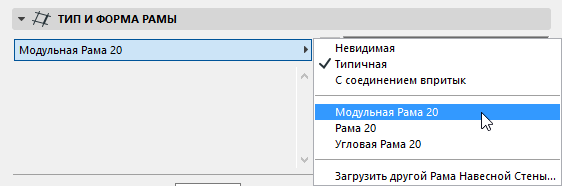

6. В диалоге установки параметров выбранной навесной стены (либо для рам-средников, либо для рам-фрамуг) выберите Модульную раму.

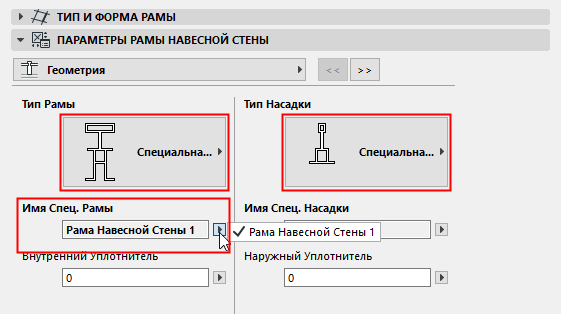

7. В диалоге установки параметров рамы навесной стены выберите Специальная рама и/или Специальная насадка из всплывающих меню типов рам/насадок.





Сохраненные Вами специальные объекты приводятся в этих всплывающих меню.

Нажмите ОК, чтобы заменить выбранные рамы на специальные компоненты.
