Размещение окон и дверей

Окна и двери могут вставляться только в стены; они не размещаются независимо от них.

Выполните следующие шаги:

  1. На Плане этажа или в 3D-окне активируйте инструмент Окно или Дверь и выберите в библиотеке нужный объект Окна/Двери.

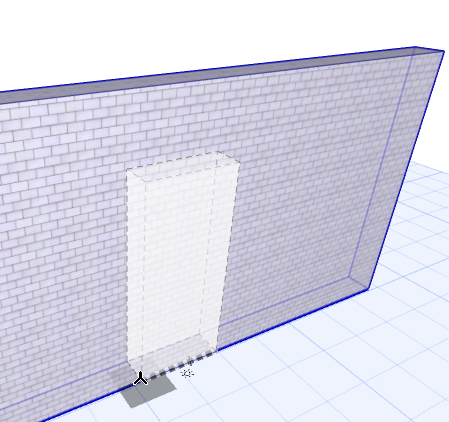

  2. При перемещении курсора по Стене, в которой предполагается разместить выбранный объект, происходит предварительный показ проема в текущем положении.

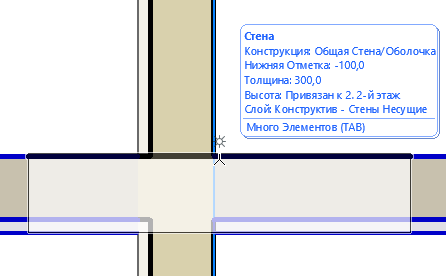

    Прим.: При наведении курсора на место пересечения нескольких стен, воспользуйтесь клавишей Tab для циклического переключения между ними, пока не будет выделена нужная стена.

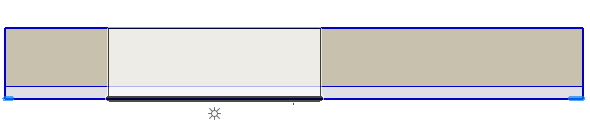

  3. Пиктограмма солнца и толстая линия показывают расположение “наружной” стороны проема (стороны четверти)

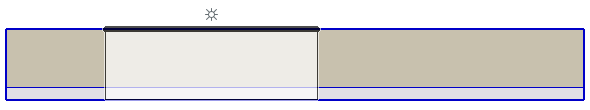

    Для изменения стороны привязки четверти просто переместите курсор на противоположную плоскость стены.




  4. Для размещения проема, щелкните мышью в нужном месте.

    Точка привязки позволяет указать, хотите ли Вы разместить элемент Окна/Двери по его центру или одному из углов.

    После размещения проема в Стене, можно изменить его Геометрический вариант (при помощи элемента управления Точкой привязки в Информационном табло или клавишной команды.)



    WindowCenterAnchor.png     WindowSideAnchor1.png

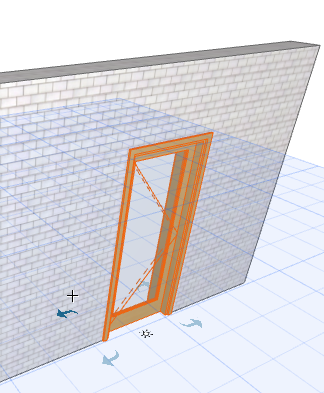

  5. Затем требуется указать направление открывания: внутрь или наружу стены, а также налево или направо: все возможные варианты показываются с помощью стрелок.
    • Переместите курсор в одно из четырех положений; обратная связь помогает понять, какой результат будет получен.

      OpeningDirection.png     3DDoor2.png

    • Пиктограмма с изображением солнца показывает сторону расположения четверти, выбранную при первом щелчке мыши. На этом этапе есть возможность изменить сторону расположения четверти: нажатие клавиши Tab переключает сторону ее привязки.
  6. Щелкните мышью для размещения проема.

Зеркальное отражение Направления Открывания

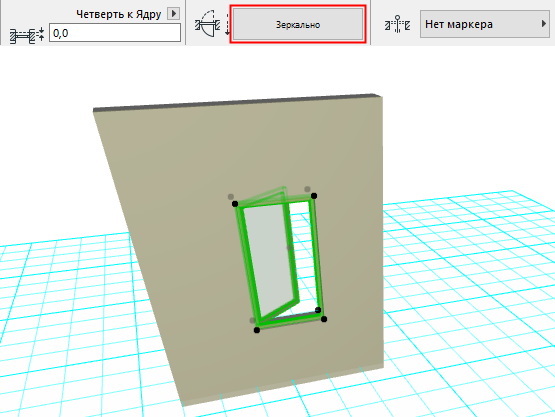

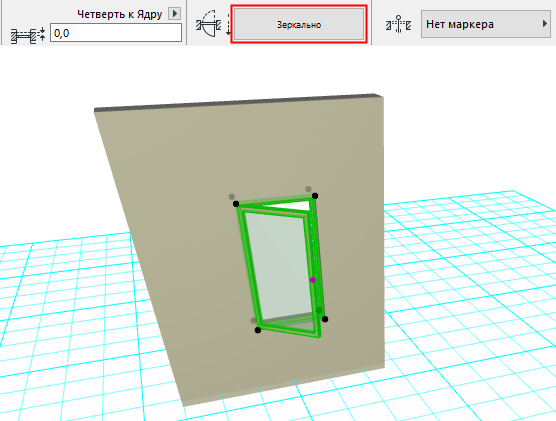

Нажатие на кнопку Зеркально (в Информационном табло или в диалоге Параметров Двери/Окна) изменяет направление открывания выбранного элемента окна/двери с одной стороны на другую, не изменяя положения коробки.




В окнах разрезов/фасадов

Новые конструктивные элементы можно создавать только путем дублирования существующих, используя команды Тиражирования или Перемещения копии.
