Ядро и Наружный Слой

Колонны могут состоять из двух компонентов: несущей конструкции ядра и дополнительного наружного слоя, который может использоваться, например, в качестве огнеупорной защиты или облицовки. Наружный слой имеет собственный Строительный Материал и, следовательно, собственный Приоритет Пересечения.

Наружный слой можно применить для любой Колонны или сегмента Колонны.

Прим.: наружный слой недоступен для Профилированных Колонн (сегментов).

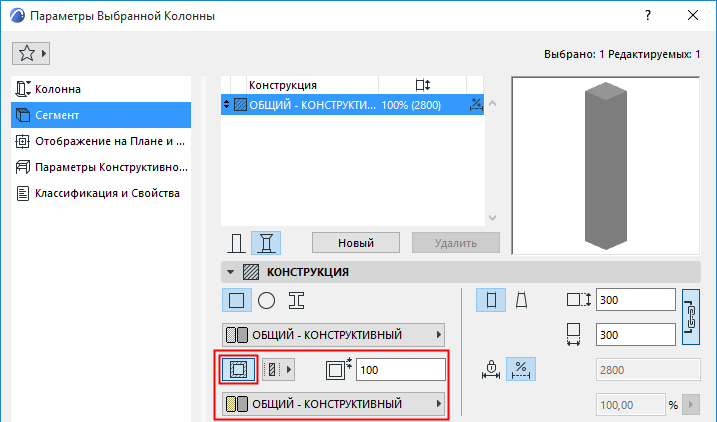

Добавление/Удаление Наружного Слоя

  1. В диалоге Параметров Колонны откройте панель Конструкции (на странице Сегмента).
  2. Нажмите кнопку Добавления/Удаления Наружного Слоя.

  3. При помощи расположенного справа поля задайте единую толщину слоя.
  4. Воспользуйтесь выпадающим меню, чтобы выбрать Строительный Материал слоя.

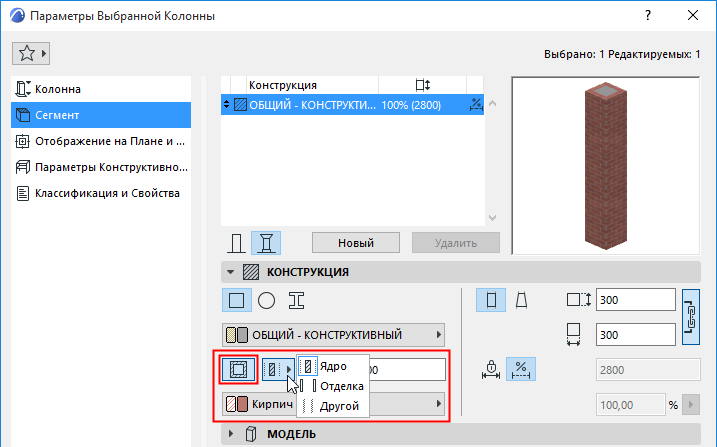

Конструкция Наружного Слоя: Ядро, Отделка, Другой

Для компонента наружного слоя можно выбрать варианты “ядро”, “отделка” или “другой”.

Прим.: Вариант Отделка недоступен для встраиваемых колонн. (См. Пересечение Колонн с Многослойными Стенами: Встраиваемая или Отдельностоящая .)


При Неполном Показе Конструкций назначенная наружному слою функция учитывается как в 2D, так и в 3D.

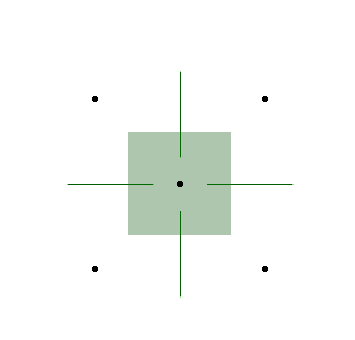

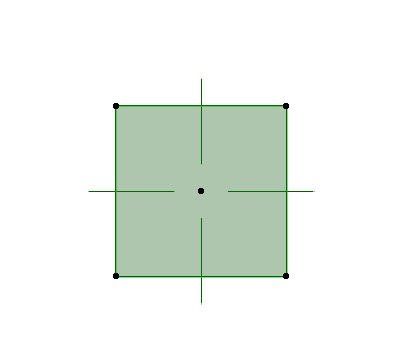

ColumnVeneer.png     VeneerStructureOnly.png

Колонна с наружным слоем при различных настройках Неполного Показа Конструкций. Для этого наружного слоя применен вариант “Отделка”.

См. Неполный Показ Конструкций.
