Объект Пандуса

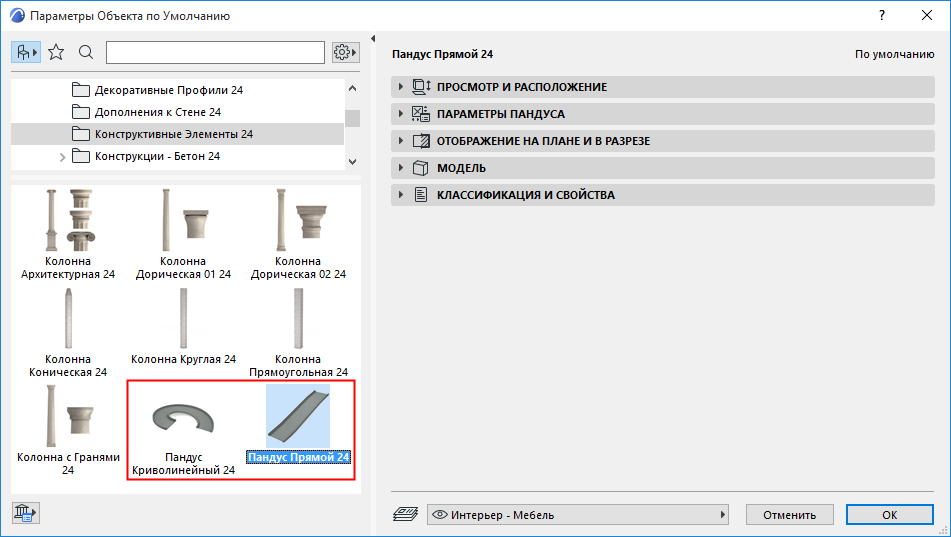

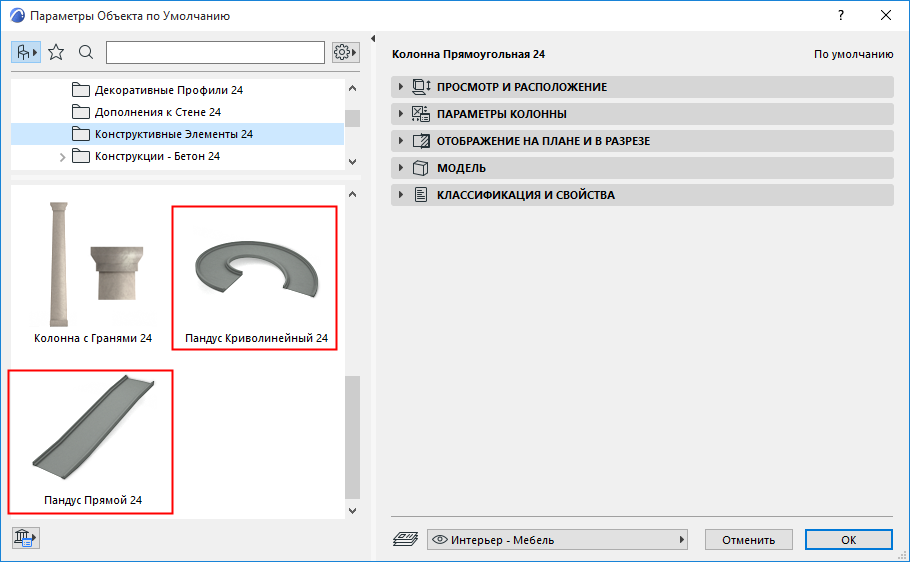

Используйте параметрические объекты Пандусов (прямые и изогнутые) для создания стандартных Пандусов, отображаемых в нужном вам формате.
При необходимости можно добавлять Соединительные сегменты в начале и в конце Пандусов.
Прямой Пандус
Уклон
В панели Параметров Пандуса (на странице Размеров) настройте уклон Пандуса.
- Введите значение уклона, которое может задаваться в виде отношения, в процентах или в градусах.

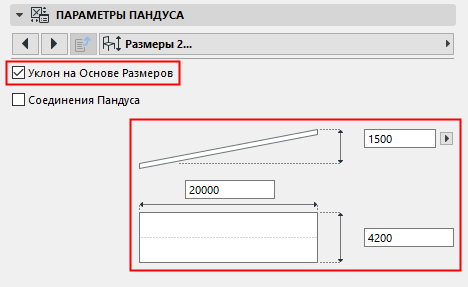

- Можно также активировать маркер Уклона на Основе Размеров: в этом случае значения Высоты и Длины автоматически будут использоваться для определения уклона.
 |
 |
|
Ввод Уклона Пандуса Вручную |
Определение Уклона на основе Длины и Высоты Пандуса |
Текст

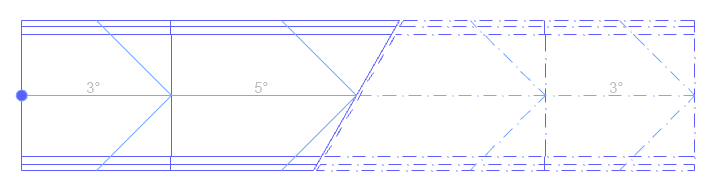

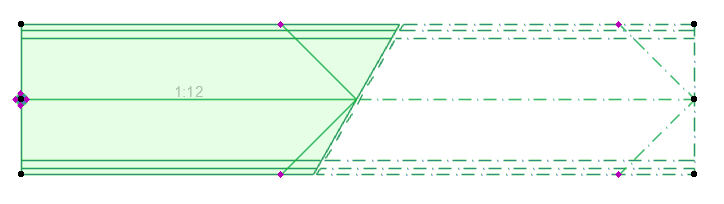

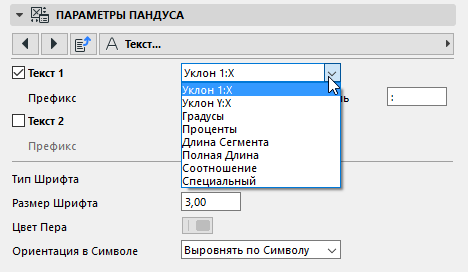

Страница Текст диалога Параметров Пандуса позволяет настроить отображение одной или двух строк текста в 2D. Для отображения значения уклона в формате 1:X можно использовать в качестве разделителя любой текст.

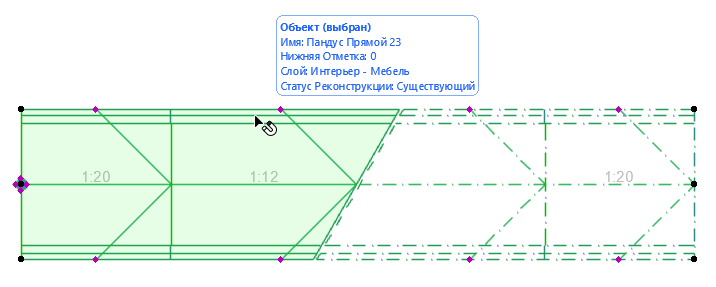

Соединения

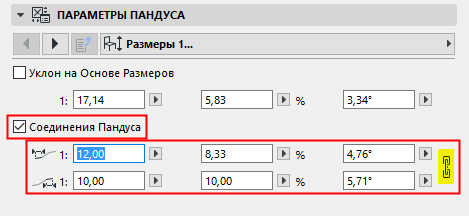

В панели Параметров Пандуса (на страницах Размеров 1 и Размеров 2):
- Отметьте маркер Соединения Пандуса, чтобы настроить соединительные сегменты в начале и в конце Пандуса.
- Для каждого сегмента задайте уклон (напрямую или через Размеры). Нажмите кнопку с символом Цепочки, чтобы применять одинаковые значения для обоих соединений.

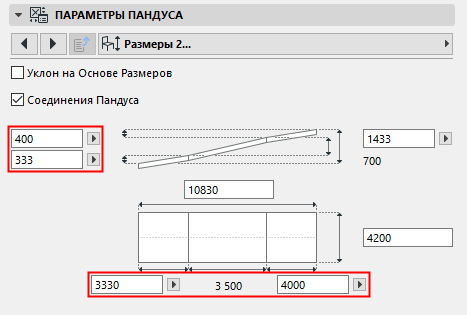

- Поля ввода дополнительных размеров находятся на странице Размеров 2: здесь можно задать или рассчитать значения высоты и длины для каждого сегмента соединения.
Прим.: Размеры Прямых Пандусов можно менять графически при помощи присутствующих в Локальной Панели команд Перемещения Вершины или Изменения Размеров. Изменение размеров приводит к редактированию среднего сегмента, но не соединений пандуса.

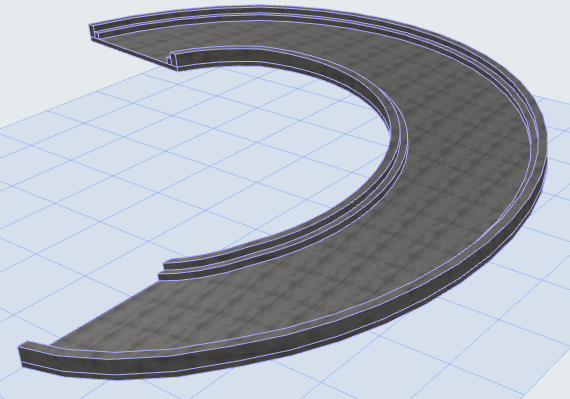

Криволинейный Пандус

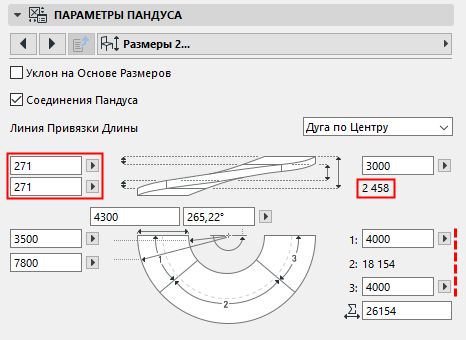

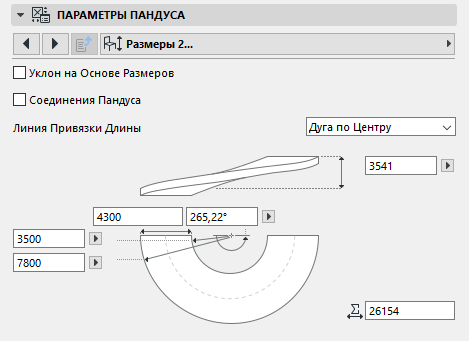

Для объекта Криволинейного Пандуса можно задавать дополнительные размеры.
