Создание ферм в окнах разрезов/фасадов/внутренних видов

Вы также можете построить ферму в окне разреза/фасада/внутреннего вида.

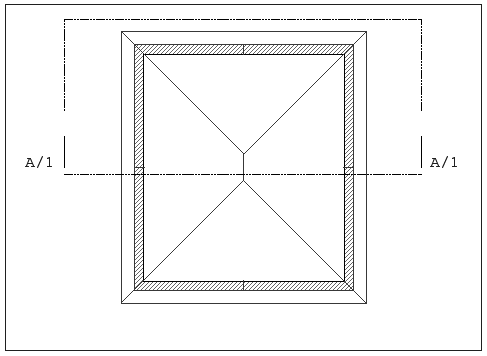

1. Начертите крышу на плане этажа и проведите линию сечения.





2. Откройте соответствующее окно разреза/фасада/внутреннего вида.

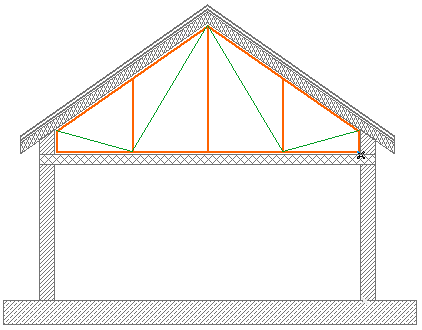

3. Подгоните контур фермы под крышу. Начертите каркас фермы, как на плане этажа.





4. После завершения построения каркаса фермы выберите все его линии и выполните команду Создать ферму из подменю TrussMaker. (Конструирование > Дополнения к конструированию > TrussMaker)
5. Сделайте необходимые установки в появившемся диалоговом окне и сохраните объект.

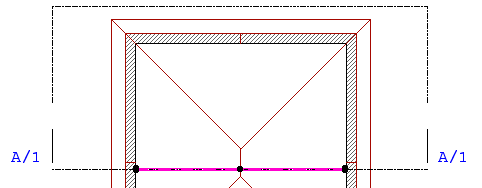

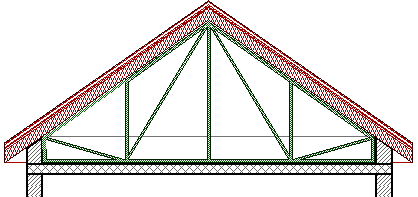

   Будет выдано предупреждающее сообщение, информирующее, что новый объект фермы создан на плане этажа. Ферма размещается вдоль линии сечения и поэтому видна в окне разреза/фасада/внутреннего вида в виде разреза.

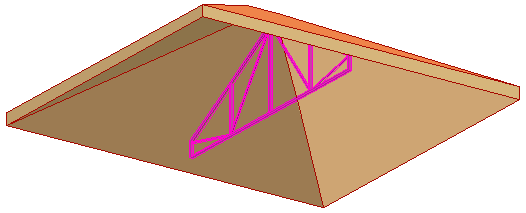

6. Посмотрите на новую ферму с крышей в 3D-окне или в другом окне разреза.
