Пример Операций Твердотельного Моделирования

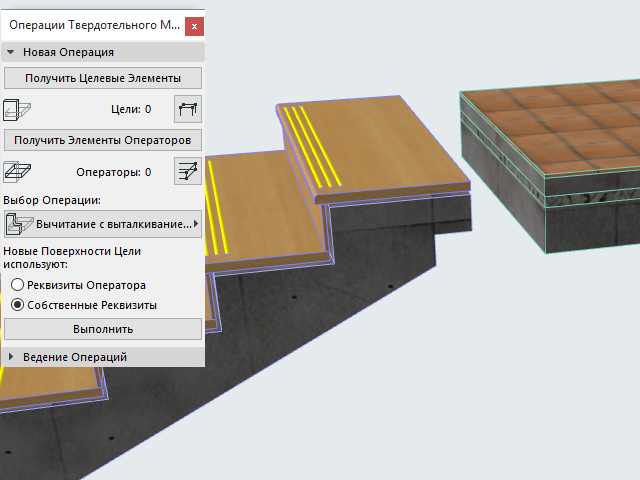

В этом примере требуется соединить Лестницу с Перекрытием.

1. Откройте диалоговое окно, воспользовавшись командой Конструирование > Операции Твердотельного Моделирования (можно также воспользоваться контекстным меню выбранного элемента).

   Для получения подробной информации см. Панель Операций Твердотельного Моделирования.

2. Создайте коллизию между этими элементами.

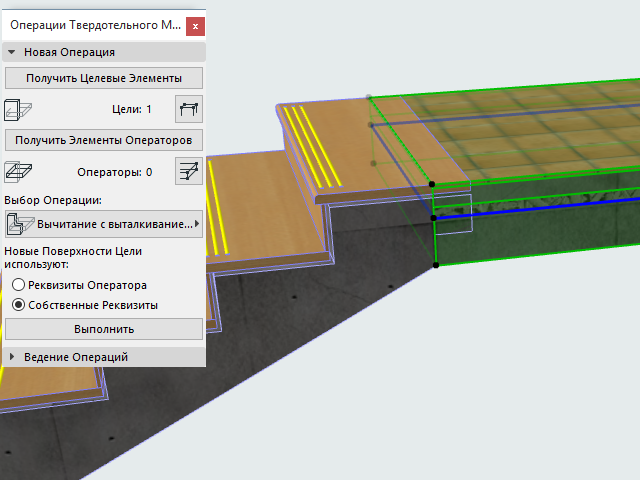

3. Выберите в качестве целевого элемента Перекрытие.
4. Нажмите кнопку Получить Целевые Элементы.





5. Отмените выбор Перекрытия.

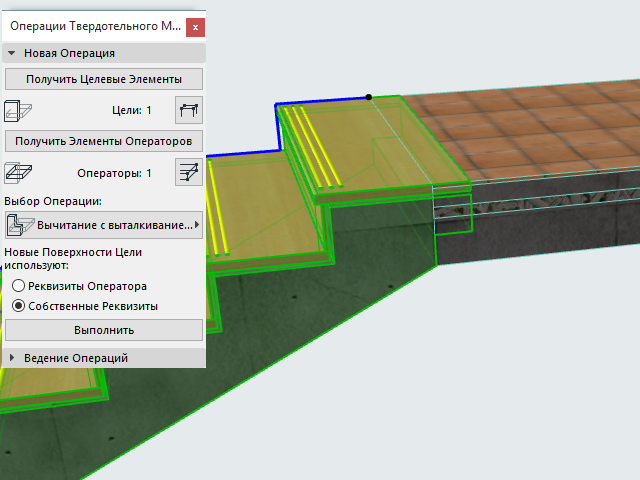

6. Выберите в качестве оператора Лестницу.
7. Нажмите кнопку Получить Элементы Операторов.

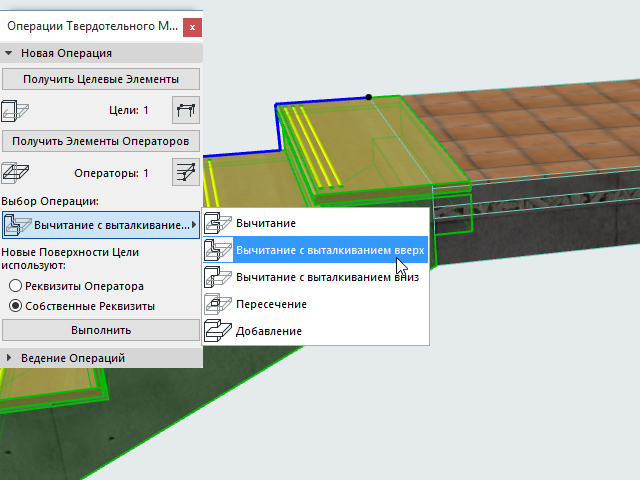

8. Выберите операцию Вычитание с выталкиванием вверх.





9. Нажмите кнопку Выполнить. Операция Твердотельного Моделирования завершена.

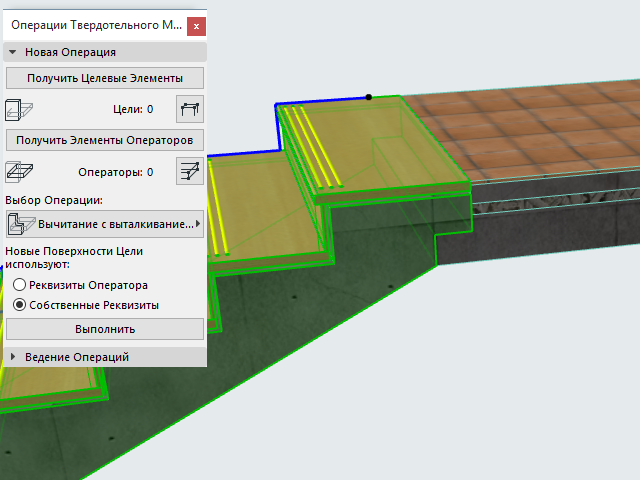

10. Проверьте полученный результат в 3D-окне.

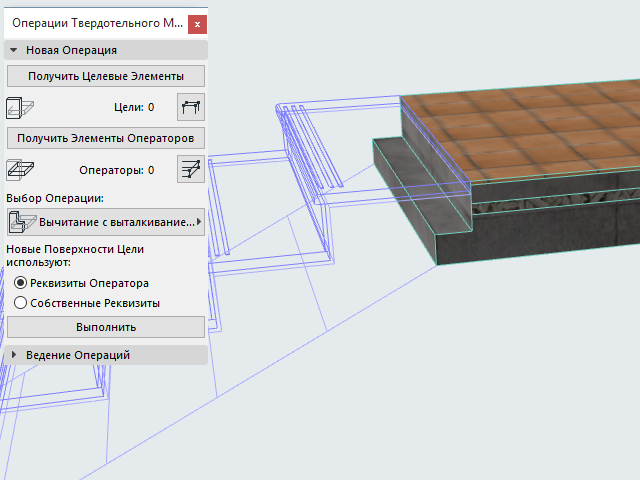

При отображении Лестницы в каркасном режиме:
