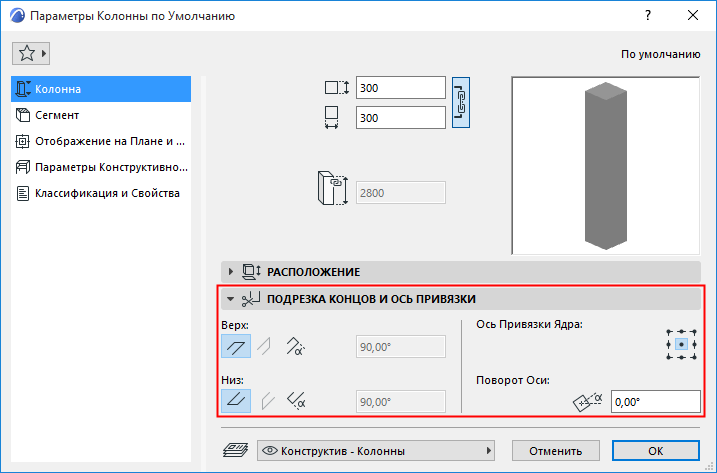

Подрезка Концов Колонны и Ось Привязки



Подрезка Концов

Выберите углы подрезки Верха и Низа Колонн: вертикально, горизонтально или специальный угол.

Прим.: Вертикальная подрезка доступна только для наклонных Колонн.

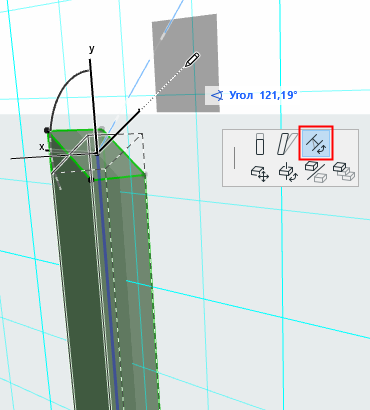

Углы подрезки можно также отредактировать графически:

  • Выберите Колонну в 3D. Щелкните на одной из узловых точек ее торца, а затем нажмите в Локальной Панели кнопку Поворота Угла Соединения.


Ось Привязки Ядра Колонны

Выберите одну из девяти точек расположения Оси Привязки Ядра.

Если вы измените ось Привязки, то ось останется на месте, а колонна будет перемещена соответствующим образом.

Прим.: Доступно только в том случае, если хотя бы один сегмент Колонны имеет прямоугольное или круглое сечение. Недоступно для профилированных элементов.

Поворот Оси: задайте угол поворот Колонны относительно своей оси.

См. также Вращение Балок и Колонн.
