Создание Наклонной Балки

Воспользуйтесь диалогом Параметров Балки или графически задайте угол наклона Балки в 3D-окне.

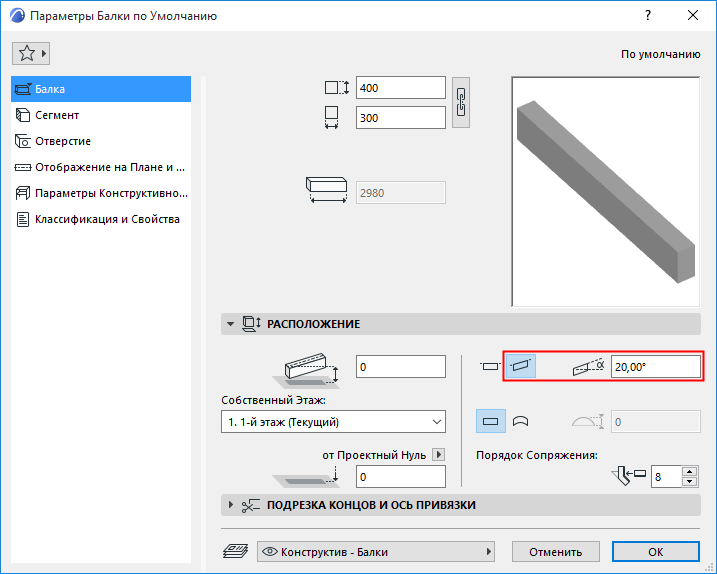

Настройка Угла Наклона в Параметрах Балки

  1. В диалоге Параметров Балки (страница Балка, панель Расположение) или в Информационном Табло нажмите кнопку создания Наклонной Балки.
  2. Введите угол наклона в градусах.


    Это значение, измеряемое от начальной точки Балки, должно находиться в пределах диапазона от -89° и до +89°.

  3. В Информационном Табло выберите Геометрический Вариант и создайте колонну.

Создание Балки двумя щелчками

  1. Выберите в Информационном Табло вариант создания Отдельной Балки.

  2. Двумя щелчками мыши задайте конечные точки Балки.
  3. В 3D-окне:
    • Можно использовать привязку к вершинам существующих элементов.
    • Нажмите и удерживайте клавишу Shift для ограничения плоскости ввода.

      Прим.: Если для Балки уже задан угол наклона (в диалоге Параметров или в Информационном Табло), то он соблюдается независимо от ограничения плоскости ввода.

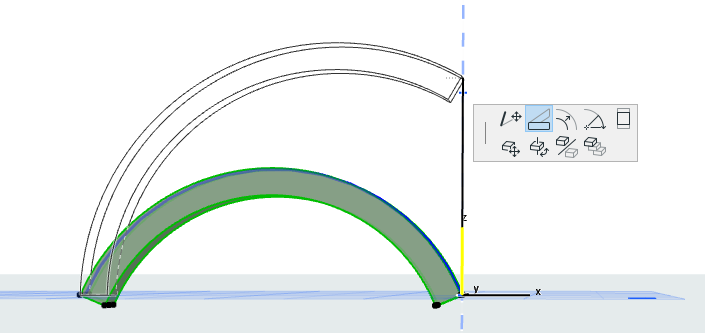

Можно задать угол наклона и для существующих Балок, искривленных в вертикальной плоскости.
