Редактирование Балок

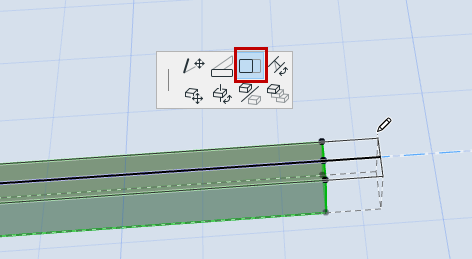

Изменение Длины/Редактирование Угла
Воспользуйтесь кнопками Локальной Панели, появляющейся при щелчке на конечной точке Оси Привязки Балки.

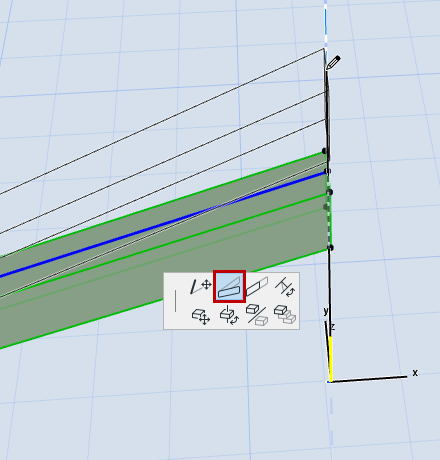

Для наклонных Балок:

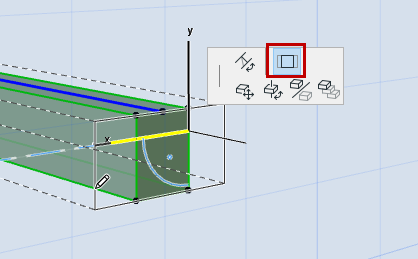

Изменение Размеров Поперечного Сечения Балки
Для прямолинейной отдельной Балки:
В окне Плана Этажа или в 3D воспользуйтесь командами Локальной Панели для изменения размеров поперечного сечения Балки.
Прим.: Менять размеры Балок можно и окне Разреза, если линии их привязки располагаются перпендикулярно плоскости Сечения.
Вы также можете воспользоваться командой Редактор > Изменить Форму > Изменить Размеры.
Редактирование Наклонной Балки на Плане Этажа
- Выберите наклонную Балку на Плане Этажа.

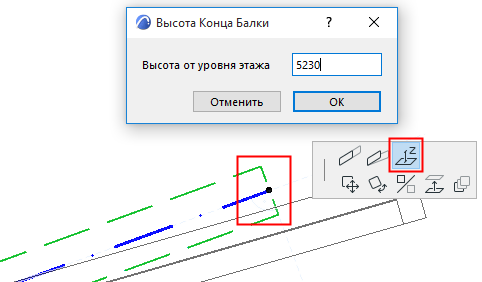

- Щелкните на начальной или конечной вершине оси ее привязки и в Локальной Панели нажмите кнопку изменения высоты конечной точки элемента.
- В диалоге Высоты Конца Балки задайте высоту для выбранной точки.
