Выбор и Редактирование Отверстий в Балках

Редактирование Отдельного Отверстия

1. Выполните одно из следующих действий:

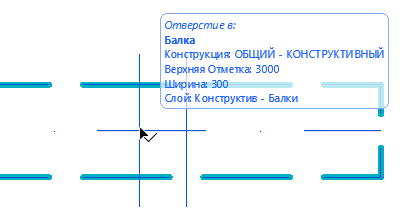

   • Активировав инструмент Указатель, щелкните в центре отверстия.
   • При любом другом активном инструменте нажмите и удерживайте клавишу Shift, затем щелкните в центре отверстия.

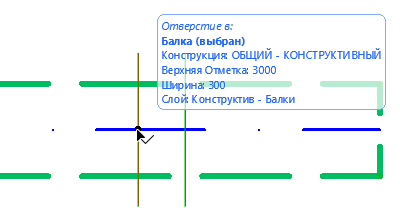

   В результате будет выбрано отверстие.

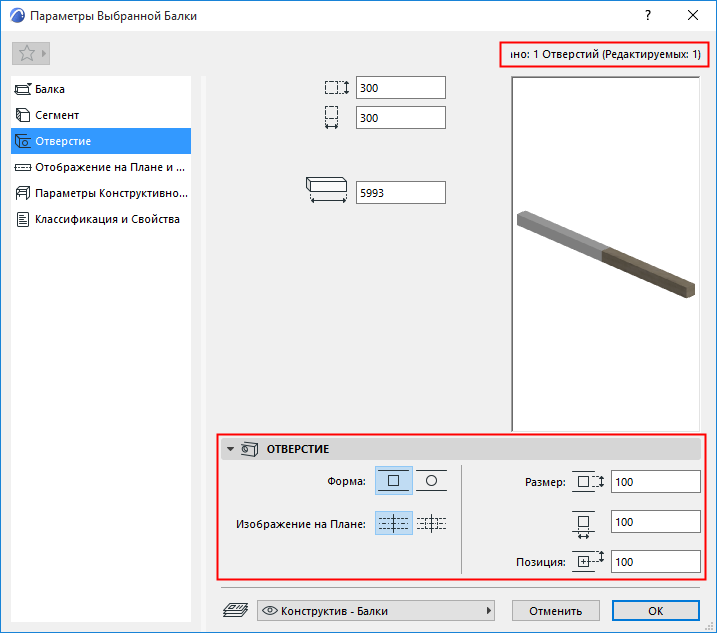

2. Открыв диалог Параметров Выбранной Балки, измените в панели Отверстие форму и размеры отверстия в балке (можно также воспользоваться элементами управления, присутствующими в Информационном Табло).





• Форма. Прямоугольное или Круглое
• Изображение на Плане: выберите символ для плана этажа: показ контуров или только оси
• Размер: Задайте размеры отверстия по горизонтали и вертикали. Для круглого отверстия указывается его диаметр.
• Расположение: Введите величину смещения центра Отверстия от верхней поверхности Балки.

Редактирование Всех Отверстий

1. Выберите Балку. В результате будут выбраны и все ее отверстия.

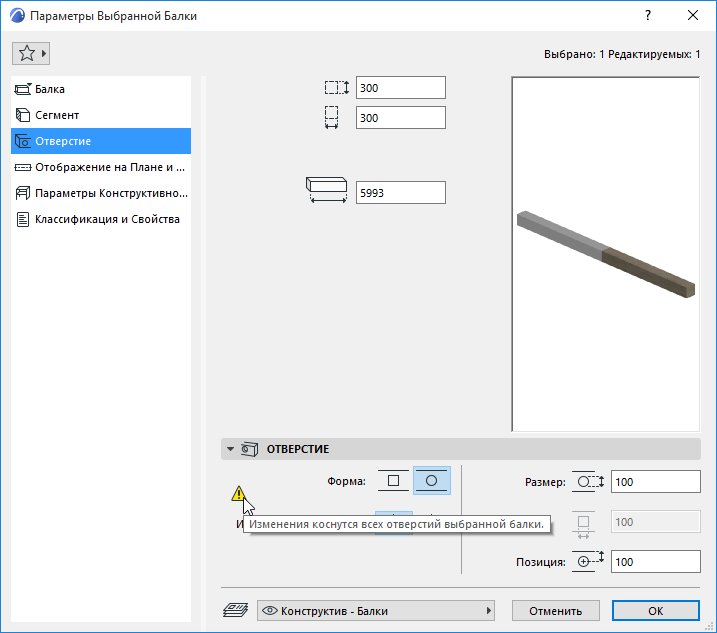

2. Открыв диалог Параметров Выбранной Балки, измените в панели Отверстие форму и размеры сразу всех отверстий в балке (можно также воспользоваться элементами управления, присутствующими в Информационном Табло).

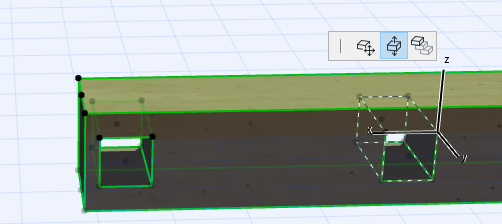

Графическое Перемещение Отверстий в Балках

• Переместите отверстие вдоль продольной оси Балки (в окне Плана Этажа или в 3D)
• Переместите отверстие вниз или вверх вдоль оси Z (в 3D)





Отверстия в Криволинейных Балках

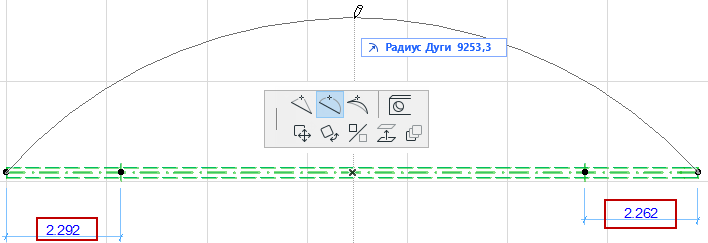

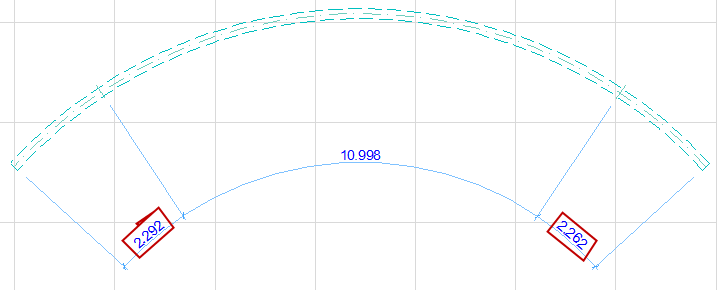

Предположим, вы создали отверстия в прямолинейной балке (на заданном расстоянии от концов балки), а затем искривили ее (как показано на иллюстрации).

Диалог Расположения Отверстия в Балке позволяет выбрать способ расположения отверстий в искривляемых балках:

Сохранить дистанцию: Будут сохранены расстояния от ближайшего конца балки (измеряемые по центру балки).

Сохранить пропорции: Будут сохранены пропорциональные расстояния от концов балки до отверстий.
