Подрезка Концов Балки

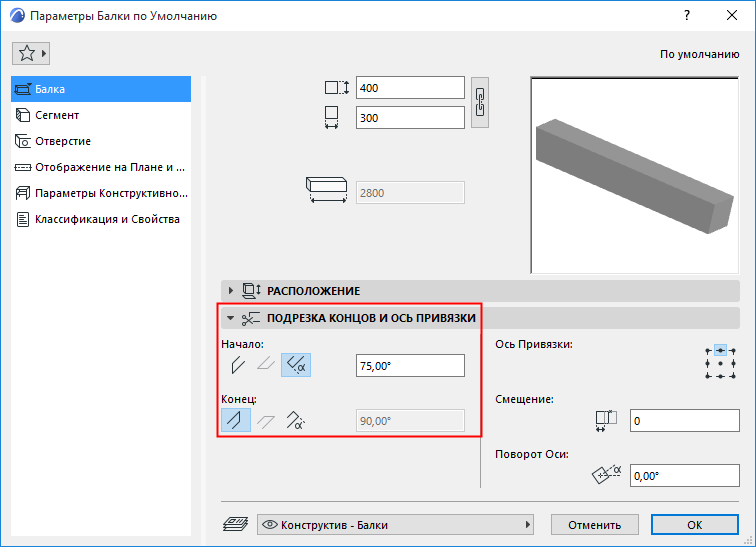

В диалоге Параметров Балки откройте панель Подрезка Концов и Оси Привязки или воспользуйтесь в Информационном Табло элементами управления Подрезкой Балки в Начале/Конце.

Выберите вертикальный, горизонтальный или специальный угол для подрезки Начала и Конца Балки.

Прим.: Вертикальная подрезка доступна только для наклонных Балок.

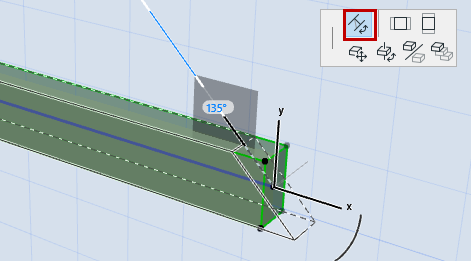

Углы подрезки можно также отредактировать графически:

Выберите Балку в 3D. Щелкните на одной из узловых точек ее торца, а затем нажмите в Локальной Панели кнопку Поворота Угла Соединения.
