Создание Односкатной Крыши на Плане Этажа
Прим.: Помимо создания новой Крыши в соответствии с приведенным ниже описанием, вы также можете выбрать Многоскатную Крышу и разделить ее на несколько Односкатных Крыш, воспользовавшись командой меню Редактор > Изменить Форму > Разделить на Односкатные Крыши или Конструирование > Дополнения к Крышам > Разделить на Односкатные Крыши.
- Активируйте Инструмент Крыша.
- В диалоге Параметров Крыши или в Информационном Табло настройте нужные параметры Крыши (например, наклон, покрытия).
- В Информационном Табло или в диалоге Параметров Крыши выберите вариант создания Односкатной Крыши.
- В Информационном Табло выберите один из геометрических вариантов (Многоугольная, Прямоугольная, Прямоугольная Повернутая)

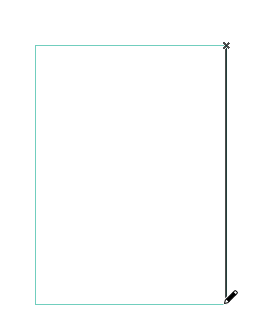

- Двумя щелчками мыши создайте на Плане Этажа Линию Привязки Крыши.
В большинстве случаев Опорная Линия Крыши должна совпадать с Линией Привязки Стены или с контуром того Перекрытия, на которое эта крыша опирается.

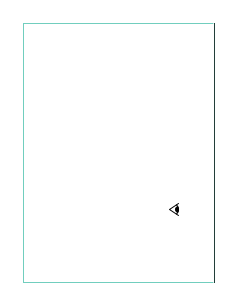

- Переместите курсор, принявший форму глаза, Сделайте щелчок мышью с той стороны от Линии Привязки, в которую должен быть направлен подъем плоскости Крыши (или ее спуск, если было задано отрицательное значение угла подъема ската Крыши).

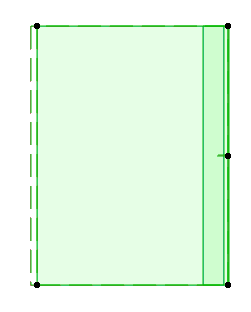

- Теперь можно задать контуры Крыши, указав щелчками мыши вершины ее многоугольника. Для этих целей также можно использовать Волшебную Палочку: щелкните на существующем элементе, который соответствует контуру создаваемой крыши.
См. также Волшебная Палочка.
