Создание Односкатной Крыши в 3D-окне

Прим.: Помимо создания новой Крыши в соответствии с приведенным ниже описанием, вы также можете выбрать Многоскатную Крышу и разделить ее на несколько Односкатных Крыш, воспользовавшись командой меню Редактор > Изменить Форму > Разделить на Односкатные Крыши или Конструирование > Дополнения к Крышам > Разделить на Односкатные Крыши.

Используйте этот вариант, если хотите создать Крышу с привязкой к существующим элементам в 3D-окне.

  1. Активируйте Инструмент Крыша.

  2. В диалоге Параметров Крыши или в Информационном Табло настройте нужные параметры Крыши (например, наклон, покрытия, свес).
  3. В Информационном Табло выберите вариант создания Односкатной Крыши.
  4. В Информационном Табло выберите один из геометрических вариантов (Многоугольная, Прямоугольная, Прямоугольная Повернутая)

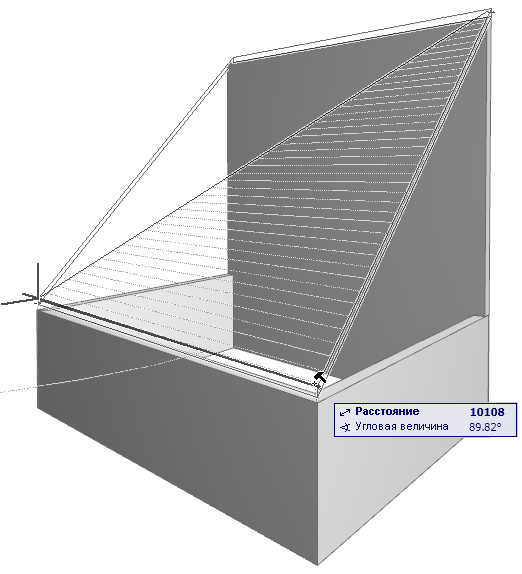

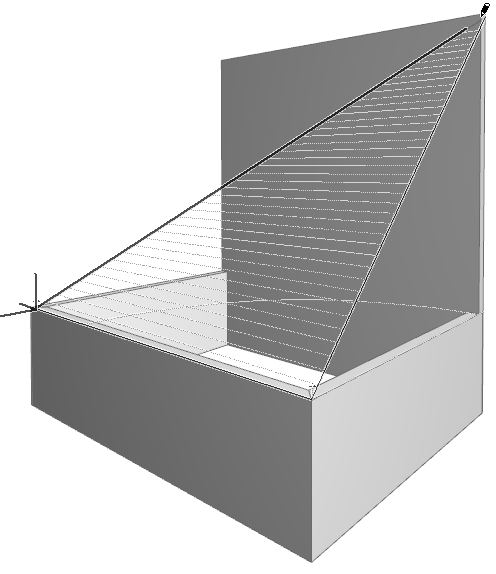

  5. Щелчками в трех точках задайте в 3D-окне плоскость Крыши. Первые две точки определяют Линию Привязки Крыши.
  6. Наконец, приступите к построению контура Крыши, последовательно указывая его вершины. При возврате к первой вершине курсор примет форму Молотка. Щелчком завершите построение многоугольника Крыши.

    3DSinglePlane1.png  3DSinglePlane3.png

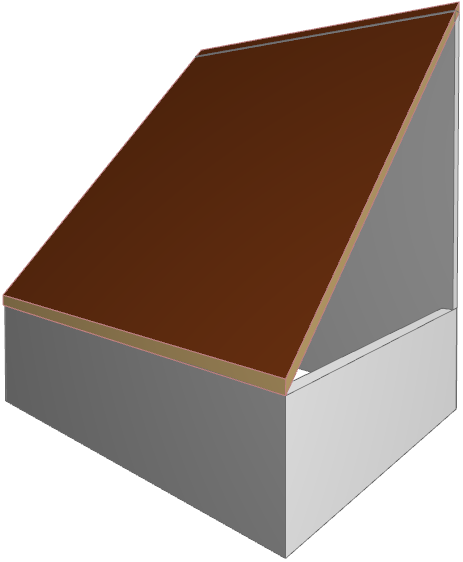

  7. В результате будет создана Крыша.
