Щипцовая (Двускатная) Крыша

Создайте на Плане Этажа внешний контур здания (например, наружные стены).
Активируйте инструмент Крыша, выберите создание Многоскатной Крыши и геометрический вариант прямоугольной Щипцовой Крыши (эта кнопка располагается рядом с кнопкой Вальмовой Крыши).
В диалоге Параметров Крыши настройте нужные параметры Крыши (например, уклон, свес).
Двумя щелчками укажите Прямоугольник Привязки Крыши.
Созданная Щипцовая Крыша является единым элементом Многоскатной Крыши.

Создание Щипца на Скате Крыши

В 3D-окне:

Выберите Многоскатную Крышу.
Наведите курсор на Линию Привязки того ската, который требуется преобразовать.

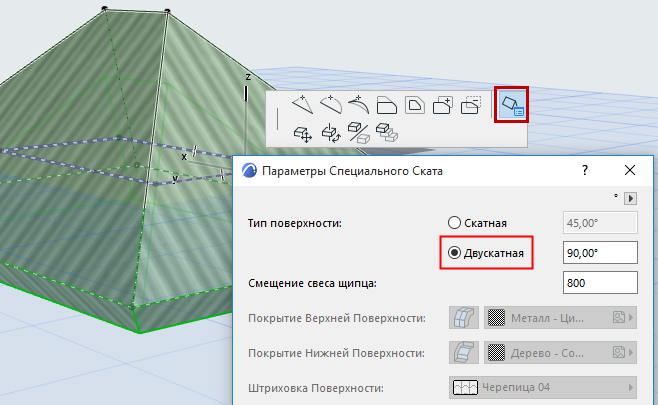

Сделайте щелчок мышью и нажмите в Локальной Панели кнопку Параметры Специального Ската.
В открывшемся диалоге установите переключатель в положение Двускатная.

Другой способ преобразования Вершины:

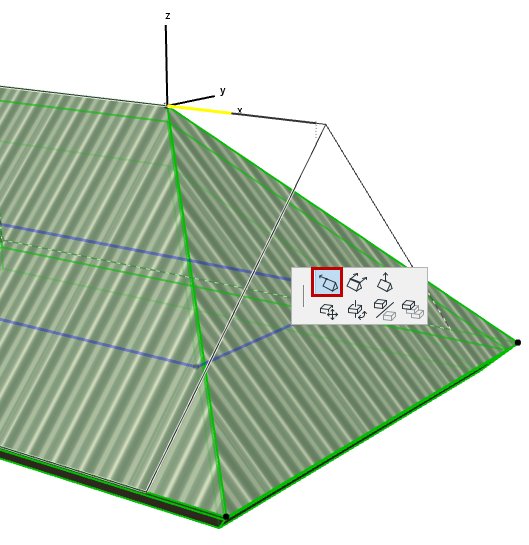

В 3D-окне выберите конечную точку конька крыши.

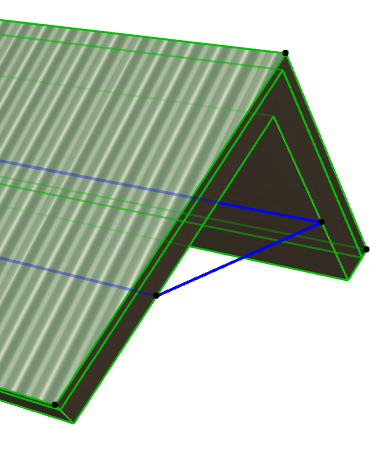

В Локальной Панели активируйте команду Растяжение Горизонтального Конька и переместите точку таким образом, чтобы скат крыши принял вертикальное положение. При этом курсор позиционируется по вертикальной плоскости для облегчения процесса редактирования.
