Щипцовая Ломаная Крыша

Щипцовая Ломаная Крыша похожа на Мансардную, но оба ее торца представляют собой щипцы (фронтоны).

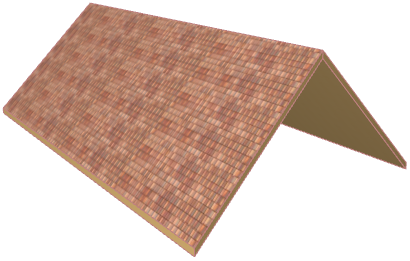

1. Создайте обычную Щипцовую Крышу.





2. Выберите Крышу.

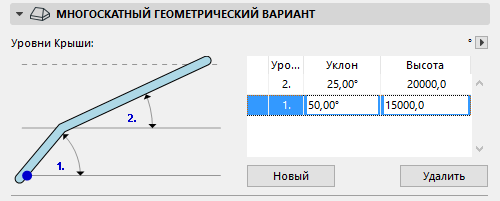

3. В панели Многоскатный Геометрический Вариант диалога Параметров Крыши нажмите кнопку Новый для добавления нового уровня Крыши.





4. Задайте значения уклона каждого Уровня. Для первого уровня мы использовали значение 50 градусов, а для второго - 25 градусов.
5. Настройте высоту первого Уровня таким образом, чтобы он заканчивался (а Уровень 2 начинался) на высоте 1500 мм.





6. В панели Модель диалогового окна Параметров Крыши выберите подходящее покрытие.

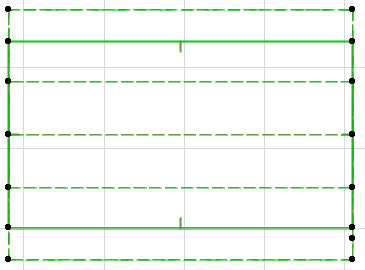

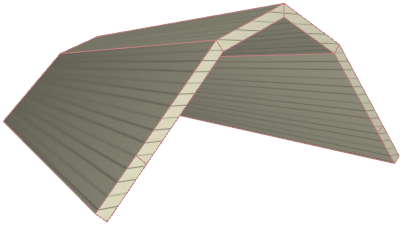

7. Нажмите кнопку OK, чтобы закрыть диалоговое окно. Щипцовая Ломаная Крыша построена. Дополнительный уровень крыши указывается пунктирной линией на Плане Этажа.
