Настройка Торцов Крыши или Отверстий в Крыше

Вы можете настроить покрытие и/или угол любого торца Крыши или любого торца отверстия в Крыше. Настроив нужное покрытие/угол, можно применить эти изменения только к торцу, на котором сделан щелчок, ко всем торцам многоугольника (отверстия), на котором сделан щелчок, или ко всем торцам крыши.

Выберите Крышу.

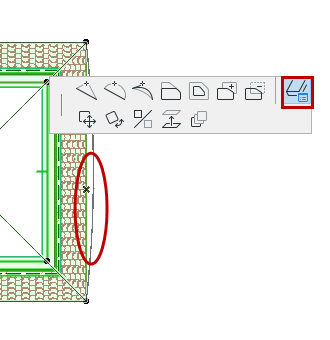

Щелкните на линии контура Крыши (не на ее линии привязки).
В появившейся Локальной Панели активируйте команду Специальные Параметры Торца, чтобы открыть соответствующее диалоговое окно.

Смотреть видео

Специальный Угол Торца Крыши

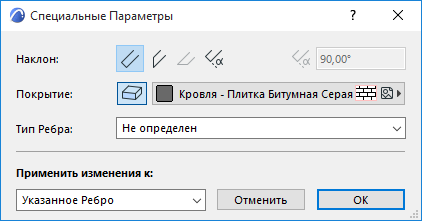

Наклон: Выберите в этом списке вариант угла (вертикально, горизонтально, перпендикулярно, под специальным углом) торца крыши. При выборе варианта специального угла, предоставляется возможность ввести его значение в поле справа.

Прим.: Горизонтальное расположение торца можно выбрать только для ребер наклонных скатов крыш, расположенных параллельно линии привязки наклонного ската.

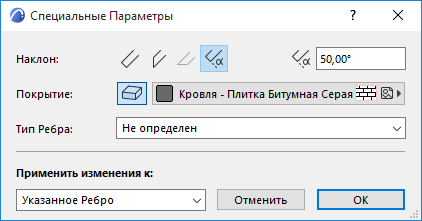

Прим.: Если щелчок был сделан на ребре, являющемся общим для двух торцов выбранных односкатных крыш, становится доступна дополнительная опция “Соединения в ус”. Активация этого варианта приводит к созданию соединения по биссектрисе угла выбранных скатов.

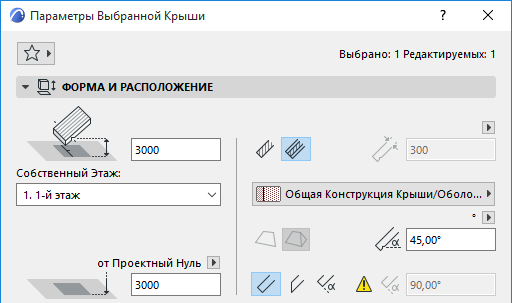

При вводе значения угла торца, отличающегося от используемого по умолчанию (настраиваемого в диалоге Параметров Крыши), в панели Форма и Расположение появляется значок, указывающий на применение специального угла торца.

В случае изменения параметра угла торца в диалоге Параметров Крыши к желтому значку (индикатору “специального торца”) добавляется красная тень. Это означает, что угол торцов Крыши будет изменен: при этом вы можете применить изменения и для торцов со специальными настройками углов. Для замены этих индивидуальных настроек активируйте расположенный в нижней части диалога маркер "Применить изменения также и к специальным скатам/торцам". Если маркер не активирован, то специальные торцы сохраняют свои настройки.

Специальное Покрытие Торца Крыши

Прим.: По умолчанию Покрытие торца Крыши определяется в соответствии с назначенным ей Строительным Материалом. Существует возможность замены покрытия всех торцов Крыши при помощи элементов управления, расположенных в панели Модель диалогового окна Параметров Крыши. Диалог Специальные параметры ребра позволяет назначать собственные покрытия отдельным торцам Крыши.

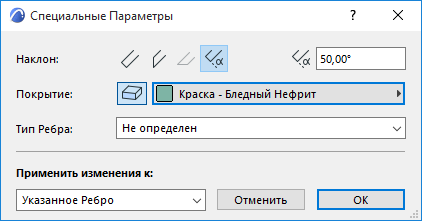

Покрытие: Нажмите кнопку Замены Покрытия и выберите специальное покрытие торцов Крыши.

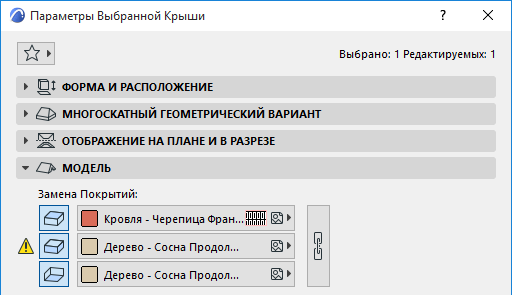

Применение для любого торца покрытия, отличного от используемого по умолчанию в Панели Модель диалога Параметров Крыши (или определенного при помощи Строительного Материала), приводит к появлению в Панели Модель желтого значка, указывающего на использование специальных параметров торцов.

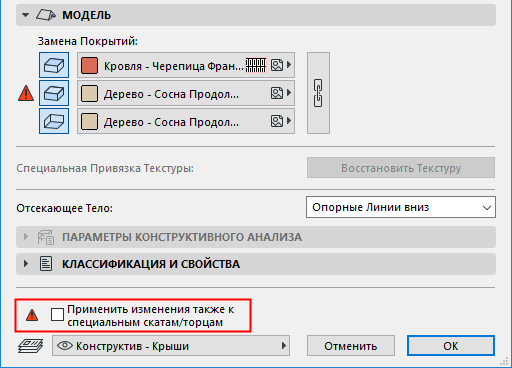

В случае изменения покрытия торца до закрытия диалога Параметров Крыши, к желтому значку (индикатору “специального торца) добавляется красная тень. Это означает, что покрытие торцов Крыши будет изменено: при этом вы можете применить изменения и для торцов со специальными настройками покрытий.

Для замены этих индивидуальных настроек активируйте расположенный в нижней части диалога маркер Применить изменения также и к специальным скатам/торцам. Если маркер не активирован, то специальные торцы сохранят свои настройки.

Специальный Тип Торца Крыши

Тип Торца: Выберите покрытие для торцов крыши.

Задаваемый здесь тип Торца Крыши может использоваться в качестве параметра интерактивного каталога.

Например, можно добавить “Длину Свесов” или “Длину Щипцов” в качестве параметров Интерактивного Каталога крыш.

Для получения подробной информации о типах торцов см. Параметры Каталогов Крыш.

Воспринять Изменения

Применить Изменения к: Настроив все необходимые параметры, выберите ребра, для которых будут применены изменения:

Указанное Ребро - параметры (покрытие, тип торца) будут использоваться только для того торца, щелчок на котором привел к открытию Локальной Панели.
Выбранному Многоугольнику - параметры будут применены либо к торцам крыши, либо к торцам отверстия, в зависимости от того, где был сделан щелчок мышью.
Всем Ребрам - выбранные в этом диалоге параметры будут применены ко всем торцам крыши и ее отверстий.

Для применения изменений нажмите кнопку OK.
