Автоматическое Отсечение: Пример 1

Предположим, что у вас есть две пересекающиеся оболочки, и вы хотите выполнить их взаимное отсечение.

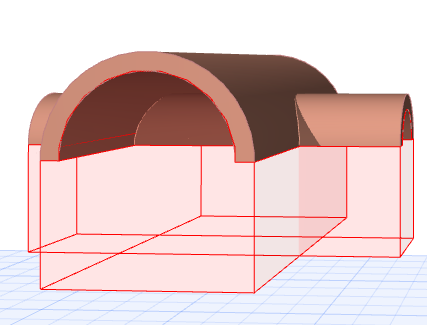

Сначала включите показ отсекающих тел, если хотите видеть их в процессе выполнения операции. (Вид > Параметры вывода на экран > Отсекающие тела)

1. Выберите обе Оболочки.

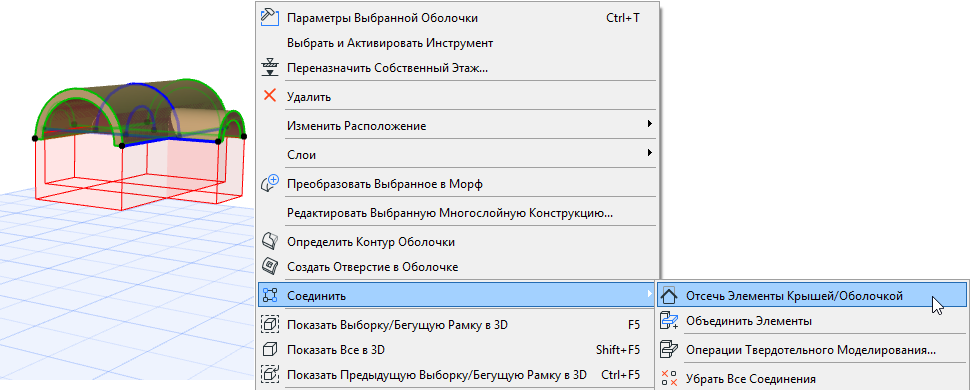

2. Щелкните правой кнопкой мыши и перейдите в раздел Соединить, содержащий все доступные команды (они также присутствуют в Стандартном табло команд)





3. Активируйте команду Отсечь Элементы Крышей/Оболочкой.

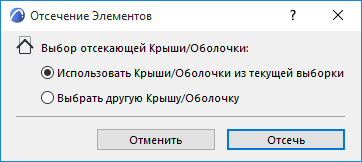

4. В открывшемся диалоге нажмите кнопку Отсечь.

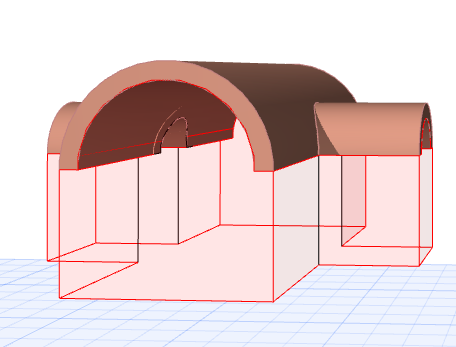

5. Проверьте полученный результат в 3D-окне. Внутренние части каждого элемента, попадающие в отсекающее тело другого элемента, будут удалены. Обратите внимание, что в результате этой операции отсекающие тела обеих оболочек будут объединены в одно отсекающее тело.
