Объединение Элементов: Крыши, Оболочки, Морфы

Команда Соединить > Объединить Элементы предназначена для создания приоритетных пересечений любого количества Крыш/Оболочек/Морфов с другими элементами. (Как минимум одним из объединяемых элементов должна быть Крыша, Оболочка или Морф.)

Прим.: Можно воспользоваться Крышей или Оболочкой и для отсечения других элементов (не прибегая к объединению): это еще один способ использования приоритетных соединений для Крыш/Оболочек, позволяющий выполнять физическое отсечение целевых элементов.

См. Отсечение элементов Крышами или Оболочками.

Объединение Элементов: Пример

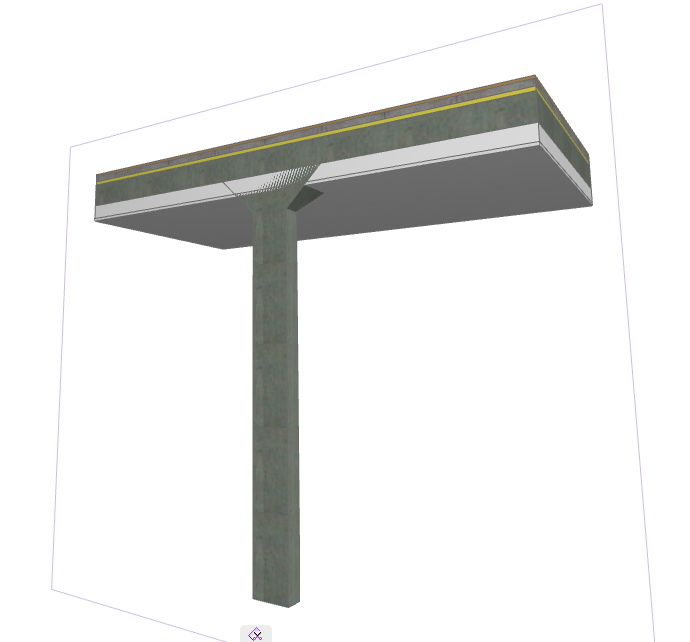

  1. Предположим, имеются два пересекающихся конструктивных элемента: Морф и многослойное Перекрытие.

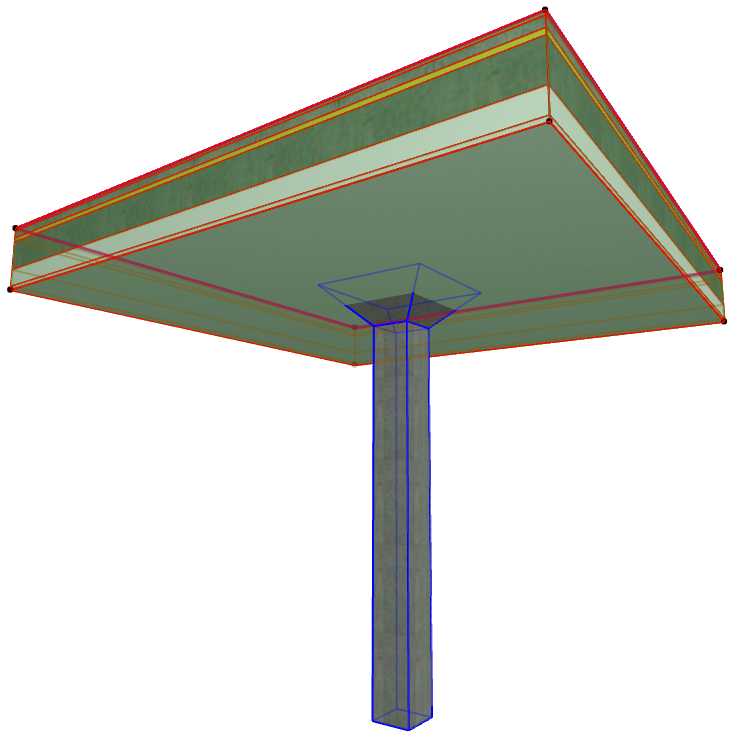

  2. Выберите Морф.

  3. Воспользуйтесь командой Конструирование > Соединить > Объединить элементы. Вам будет предложено выбрать элемент, с которым надо произвести объединение.

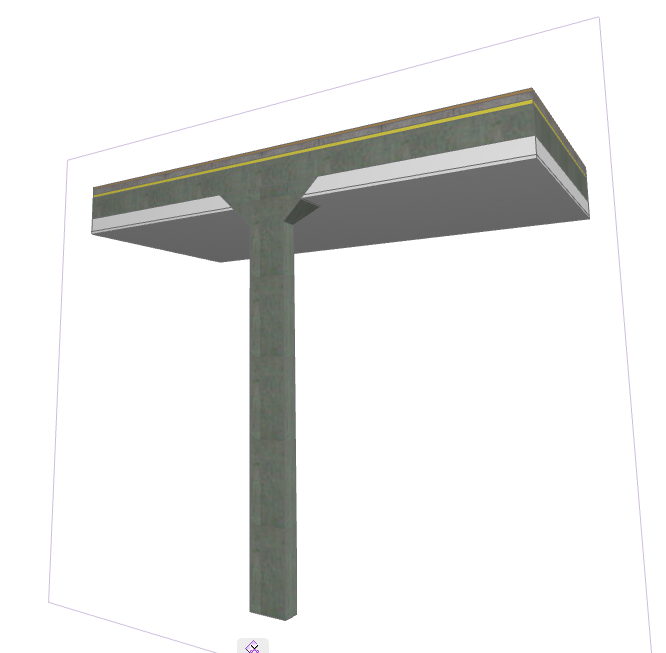

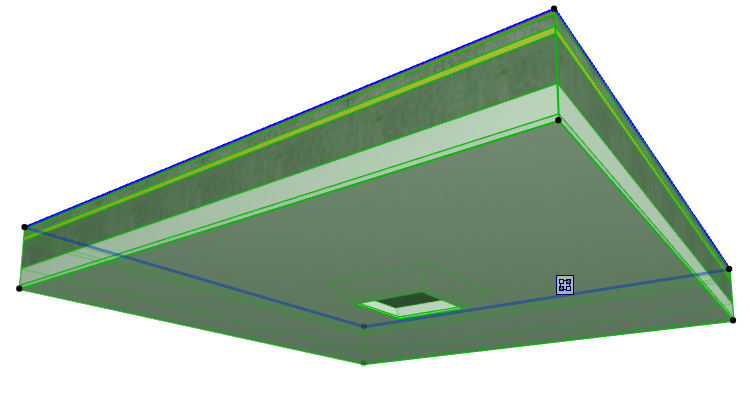

  4. Щелкните на целевом элементе. Теперь оба элемента корректно объединены на основе приоритетного пересечения их слоев..

    Merge_4result_1.png Merge_5result_2.png

    Прим.: Также можно выбрать оба элемента перед использованием команды Конструирование > Соединить > Объединить элементы. В этом случае не требуется указывать какие-либо дополнительные элементы, и объединение происходит в один прием.

Для получения дополнительной информации о работе пересечений (соединений) конструктивных элементов:

См. Пересечения Элементов.

Для получения дополнительной информации об управлении объединенными элементами:

См. Управление соединением элементов.
