Пример 7: Отображение Соответствия Требованиям Нормативов для Элементов

В соответствии с требованиями площадь зоны должна содержать 40% остекления: вычисленную площадь остекления Зоны необходимо отобразить в Паспорте Зоны.

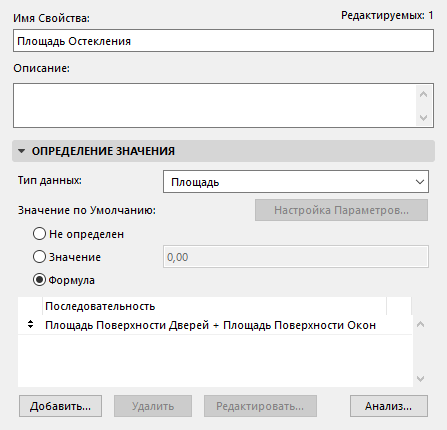

  1. Создайте свойство (“Площадь остекления”) для отображения общей площади остекления (дверей и окон). В этом примере складываются два существующих свойства элемента.
    • Сложение двух площадей дает в результате Тип Данных Площадь.

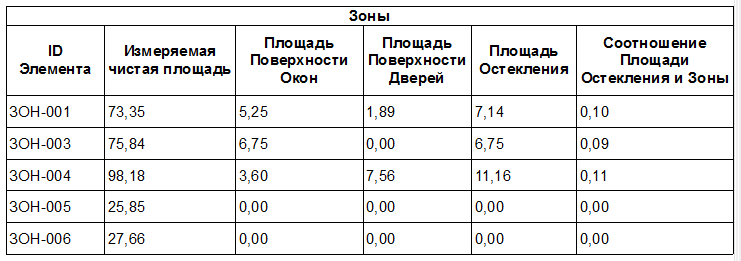

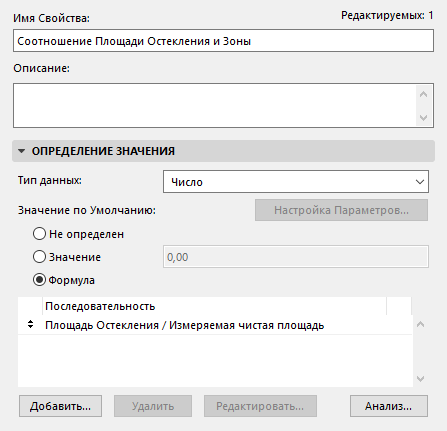

  2. Создайте новое свойство (“Отношение Площади Остекления к Зоне”) показывающее соотношение Площади Остекления и Чистой Измеренной Площади Зоны.
    • В данном примере происходит деление площади на площадь, дающее Тип Данных Число.

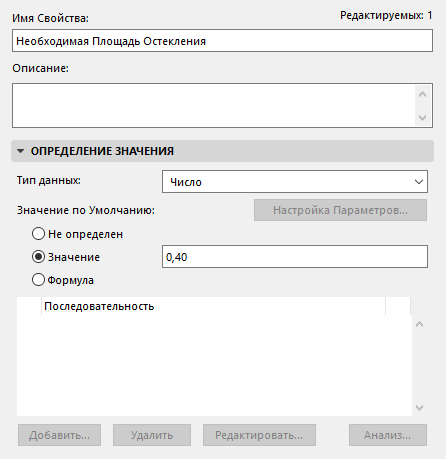

  3. Создайте новое свойство (“Требуемая Площадь Остекления”) определяющее требования к площади остекления (40 процентов). Это фиксированное значение, не являющееся формулой.

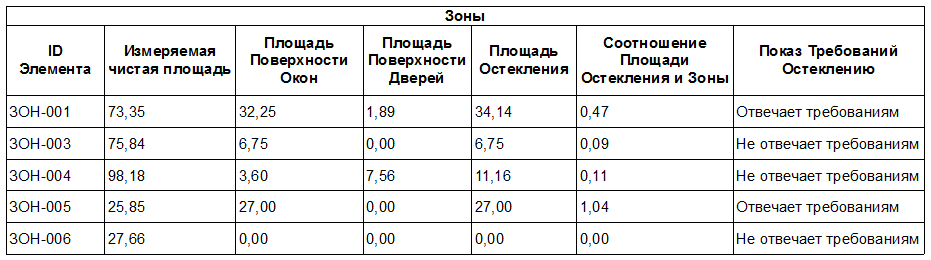

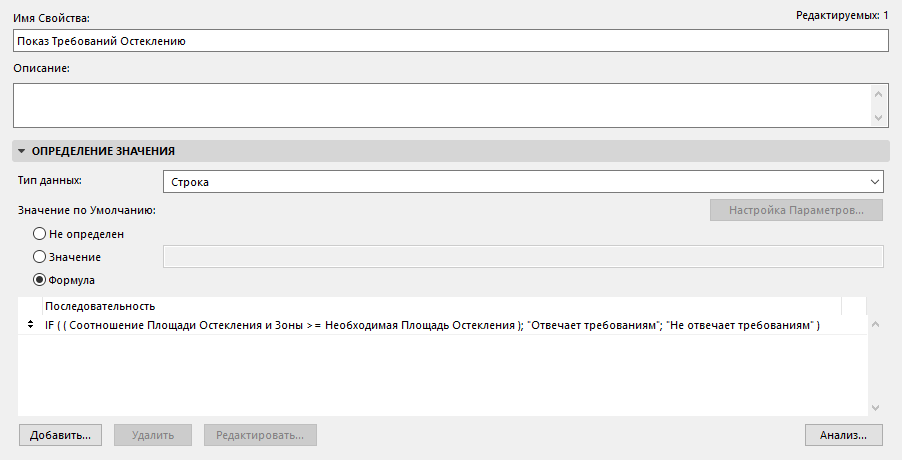

  4. Создайте новое свойство (“Проверка Требований к Остеклению”), возвращающее для каждой зоны одну из следующих строк: отвечает/не отвечает требованиям к минимальной площади остекления.
    • Для этого воспользуйтесь функцией IF.

      См. Несколько функций Если [IFS] для получения подробной информации о типах данных и аргументах этой функции.

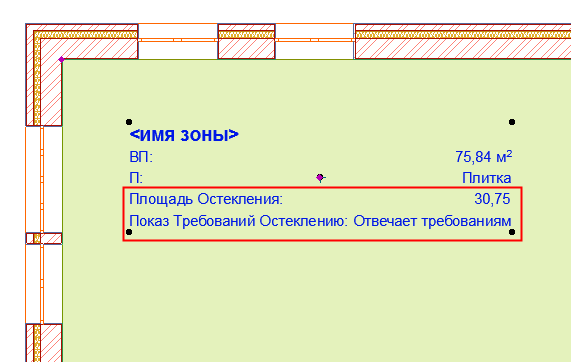

  5. Добавьте текст из этого свойства (“Показ Требований к Остеклению") в Паспорт Зоны.

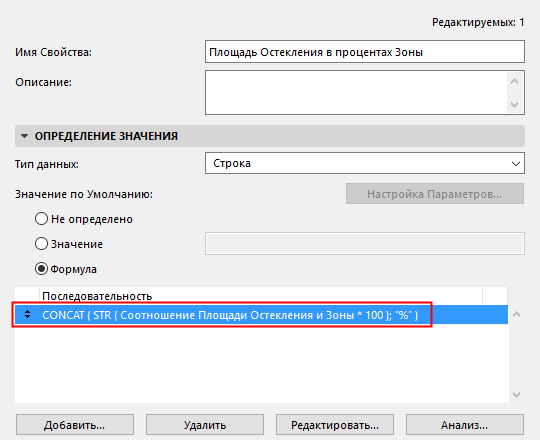

  6. Вы также можете создать и другое свойство: Площадь Остекления в Процентах Зоны. Результирующее значение будет Строкой, содержащей символ процентов.

В этой новой Формуле:

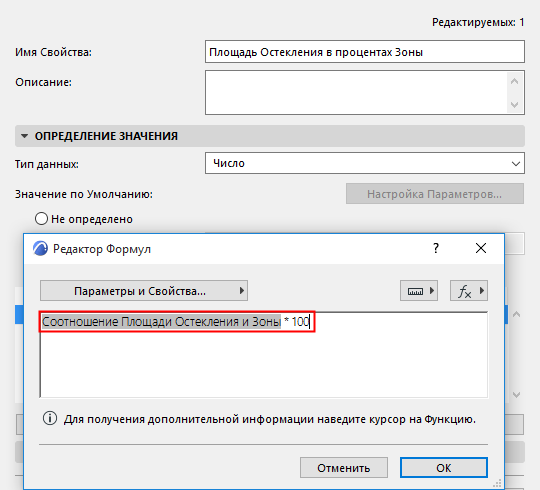

  • Начните с уже существующего свойства “Отношение Площади Остекления к Зоне”. Это свойство возвращает Число с десятичными знаками. Чтобы преобразовать десятичные знаки в проценты, умножьте его на 100:

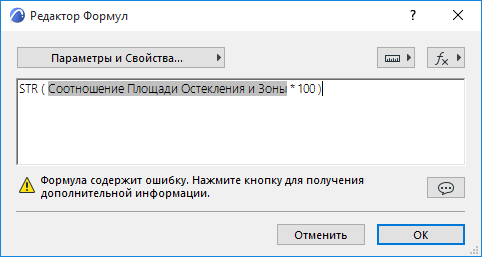

  • Затем преобразуйте Числовое значение в Строковое, воспользовавшись функцией STR:

  • Выберите в качестве Типа Данных вариант Строка.
  • Воспользуйтесь функцией CONCAT для объединения этой Строки с другой Строкой, содержащей символ процентов (этот символ должен быть заключен в кавычки):


    См. Преобразование в строку [STR] и Объединение строк [CONCAT] для получения информации о типах данных и аргументах этих функций.

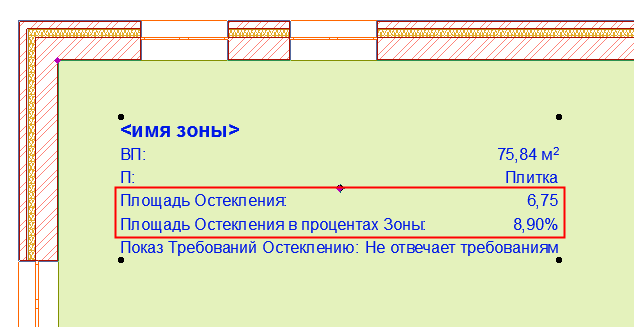

  • Добавление нового свойства в Паспорт Зоны
