Проверка Библиотечного Элемента
Библиотечный Элемент нельзя сохранить, не выполнив его проверку.
В панели Проверки и Сохранения элемента нажмите кнопку Проверить.
В результате будет запущен процесс проверки Рабочей Области, ограничивающей текущий Библиотечный Элемент.
Просмотр Проблем
Ознакомьтесь со списком проблем (уведомлений и предупреждений), которые могут отразиться на Библиотечном Элементе или препятствовать его сохранению. Если необходимо, устраните обнаруженные ошибки.

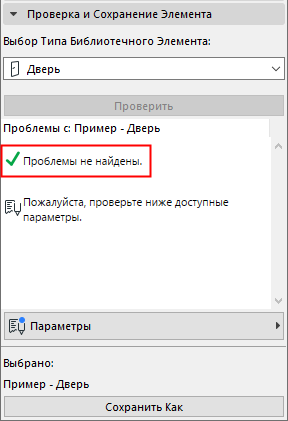

- Зеленая галочка: Проблемы не обнаружены. Просмотрите список параметров и Сохраните Библиотечный Элемент.

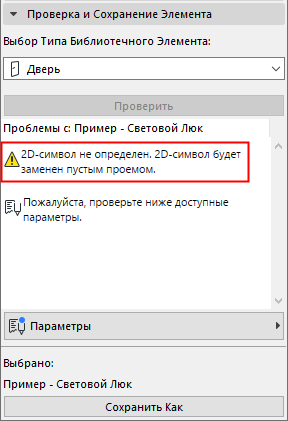

- Желтый предупреждающий знак: Указывает на присутствие проблем, не влияющих на сохранение Библиотечного Элемента. Просмотрите список параметров и Сохраните Библиотечный Элемент.

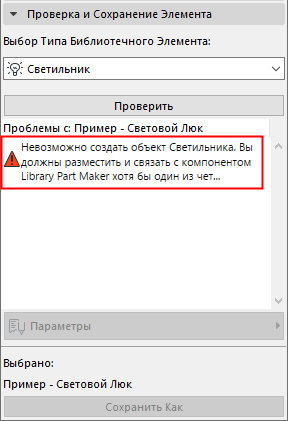

- Красный предупреждающий знак: Указывает на присутствие ошибки, без устранения которой невозможно сохранение Библиотечного Элемента.
Настройка Параметров и Реквизитов

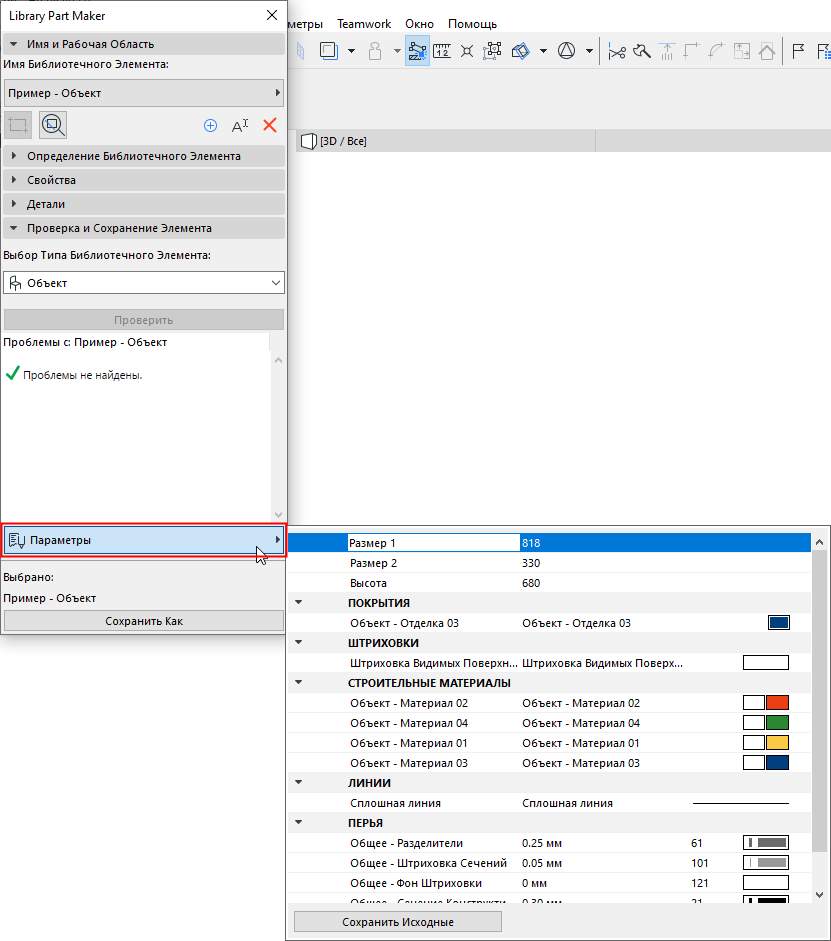

Если Проверка не выявила ошибки, нуждающиеся в исправлении, то становится доступен выпадающий список Параметров. При помощи этого списка можно отобразить параметры и реквизиты, которые будут сохранены для Библиотечного Элемента.
Реквизиты (типы линий, перья, штриховки, покрытия и строительные материалы) определяются настройками компонентов 2D-символов и 3D-моделей, находящихся в Рабочей Области. Наименования параметров создаются автоматически на основе реквизитов текущего проекта.
Наименования и значения параметров можно отредактировать непосредственно в этом списке - эти изменения будут сохранены в Рабочей Области.
