Дополнительные параметры Замены доступны для “Существующих” элементов, “Демонтируемых” элементов и для Элементов Аннотации.
Эти дополнительные параметры позволяют соблюдать различные требования и стандарты оформления документации.

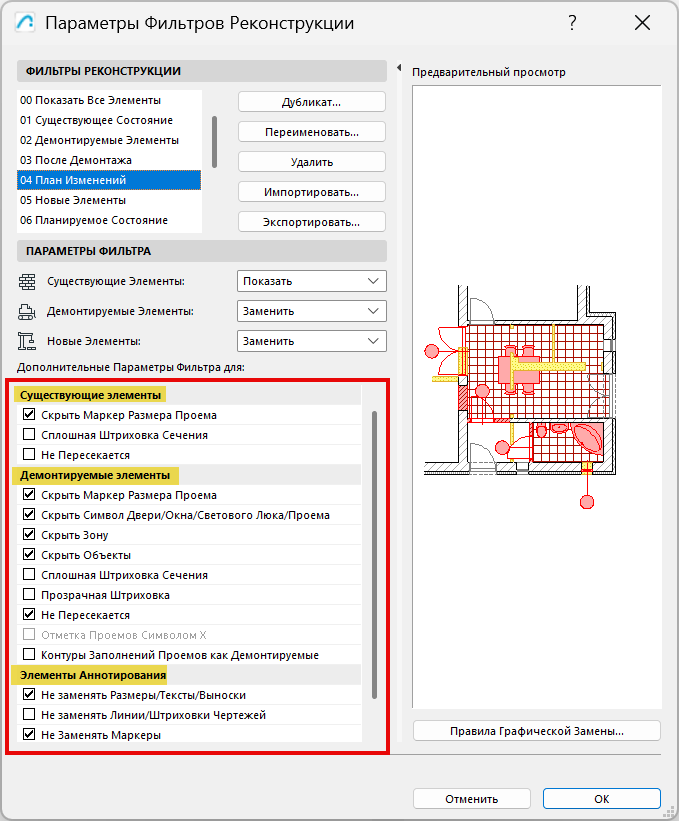

Отметьте необходимые маркеры для добавления соответствующих возможностей в Фильтр Реконструкции:
Существующие Элементы

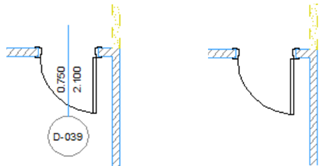

Скрыть Маркер Размера Проема: отключет показ размеров существующих проемов.

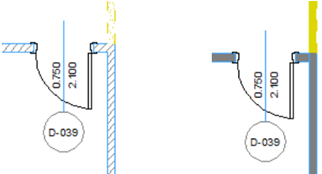

Сплошная Штриховка Сечения: существующие стены отображаются при помощи сплошной штриховки.
Не Пересекается: Новые и Демонтируемые элементы не будут пересекаться (и соединяться) с существующими стенами.
Демонтируемые Элементы
Скрыть Маркер Размера Проема: размеры тех проемов, которые в результате реконструкции перестанут существовать (закладываются или находятся в демонтируемых элементах), не будут отображаться.
Скрыть Символ Двери/Окна/Светового Люка/Проема: отверстия и заполнения тех проемов, которые в результате реконструкции перестанут существовать (закладываются или находятся в демонтируемых элементах), не будут отображаться.

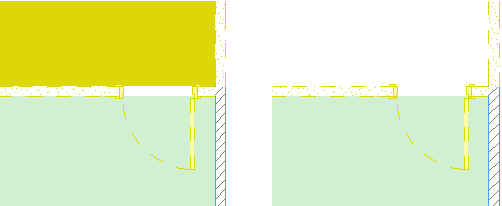

Спрятать Зону: информация о соответствующих зонах отображаться не будет.

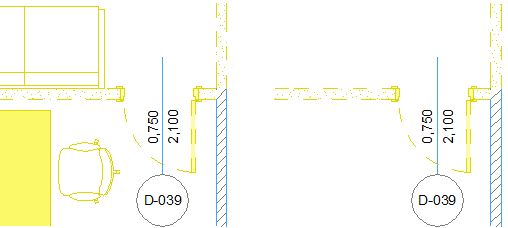

Скрыть Объекты: позволяет отключить показ мебели и оборудования на планах демонтажа (поскольку эти объекты не рассматриваются как демонтируемые).
Сплошная Штриховка Сечения: демонтируемые стены будут отображаться при помощи сплошной штриховки.
Прозрачная Штриховка: демонтируемые стены будут отображаться без штриховки.

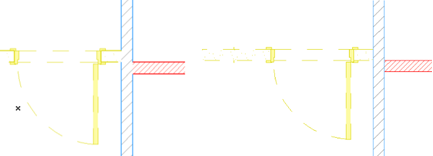

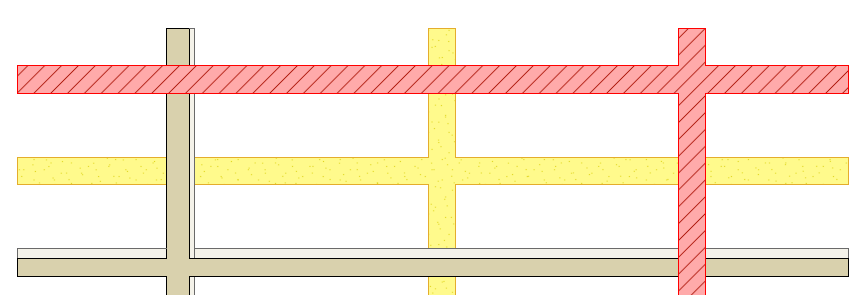

Не Пересекается: Новые и Демонтируемые элементы не будут пересекаться (и соединяться) с существующими стенами. Рис. 1. Стены и перекрытия с настройкой "Не Пересекаются": "Новый" поверх "Существующего", поверх "Демонтируемого"
Отметка Проемов Символом X: закладываемые проемы будут помечаться символом X.
Контуры Заполнений Проемов как Демонтируемые: Для стен, двери/окна которых демонтируются (и заполняются материалом стены): можно отображать контуры закладываемых проемов как Демонтируемые.

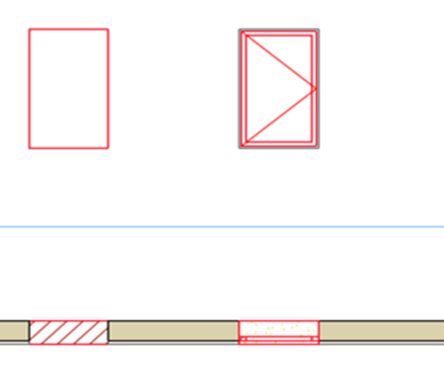

Окно слева: контур проема отображается как "Новый"

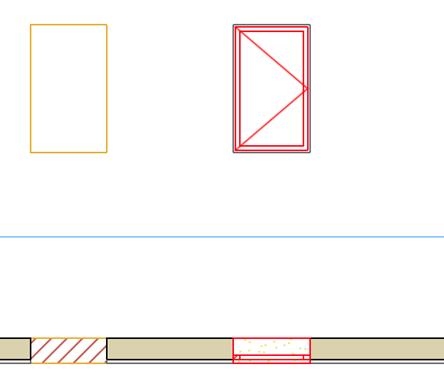

Окно слева: контур проема отображается как "Демонтируемый"
Элементы Аннотирования

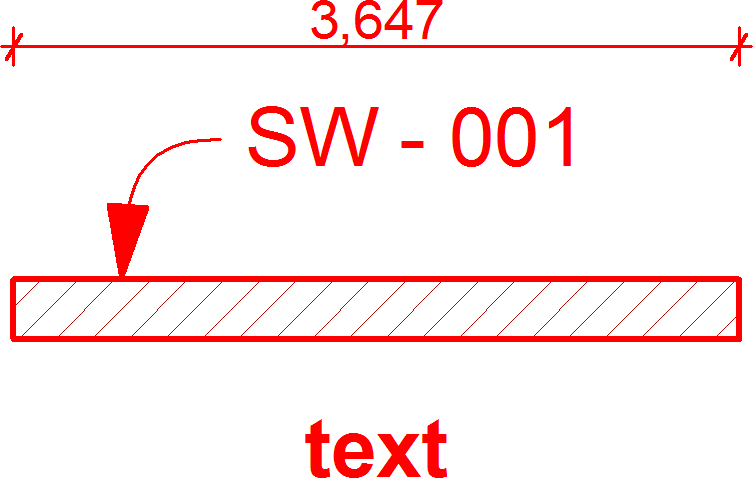

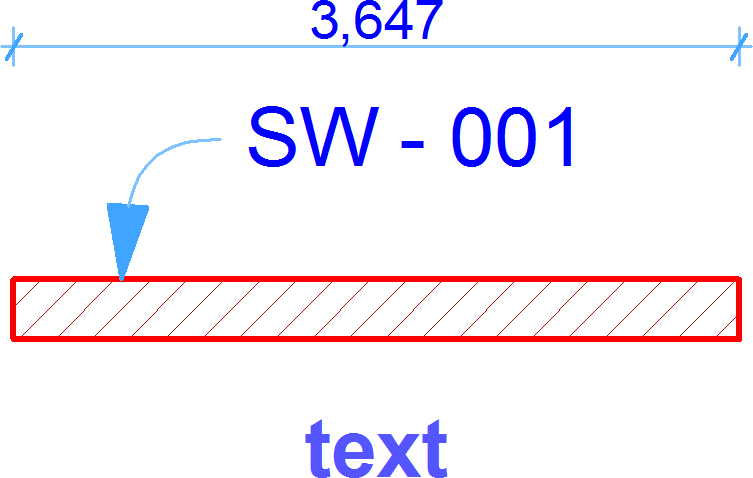

Не заменять Размеры/Тексты/Выноски
Не заменять Линии/Штриховки Чертежей

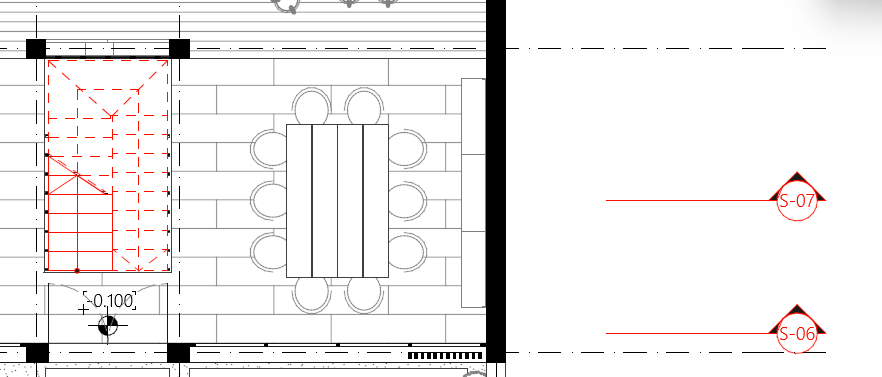

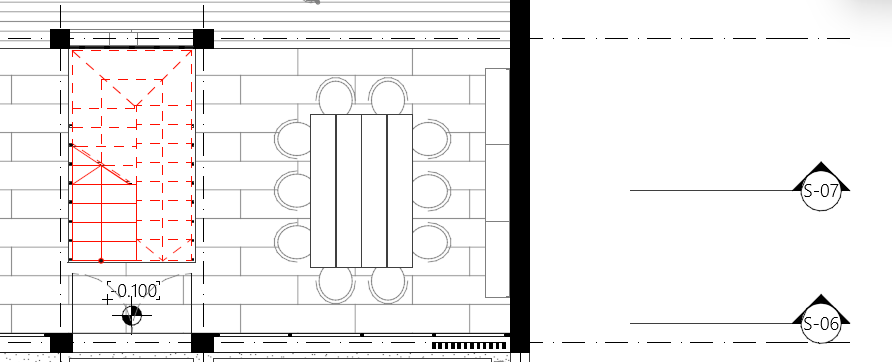

Не Заменять Маркеры
Отметьте эти маркеры, чтобы исключить Элементы Аннотирования (Линейные Размеры, Тексты и Выноски, и/или Штриховки Чертежей и Линии) из правил графической замены. Можно также исключить из правил графической замены Маркеры (Разрезов, Фасадов, Разверток, Деталей, Рабочих Листов).
