Поверхности Сечения и Контуры (Параметры Элементов)

Относится к Стенам, Перекрытиям, Крышам, Оболочкам, Морфам, 3D-сеткам, Балкам и Колоннам.

Поверхности Сечения

Настройте реквизиты отображения поверхностей сечения на Плане Этажа и в Разрезе.

  • Для основных элементов:
  • выберите линию сечения и перо
  • Для основных, многослойных или профилированных элементов:

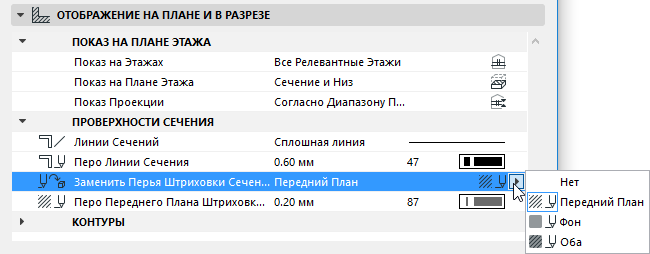

  • При необходимости замените перья переднего плана/фона штриховки элемента (определяемые по умолчанию Строительным Материалом). Чтобы сделать это, выберите Передний План, Фон или оба эти реквизита в выпадающем меню Замены Перьев Штриховки Сечения.


Контуры

Воспользуйтесь этими настройками, чтобы задать линии и цвета перьев для показа контуров, находящихся выше Плоскости Сечения Плана Этажа (Проекция) и/или ниже ее (Видимый Контур).

  • Линии Проекции будут показываться в том случае, если для показа на Плане Этажа выбран вариант “Сечение и Верх” или “Весь Верх”.
  • Линии Контура будут показываться в том случае, если для показа на Плане Этажа выбран вариант “Сечение и Низ” или “Только Контур”.
